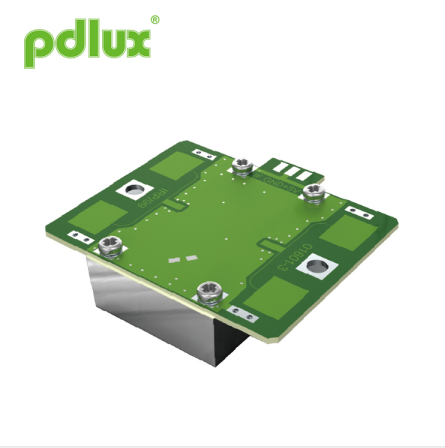

Säkerhet 10,525 GHz mikrovågssensormodul
Säkerhet 10,525 GHz mikrovågssensormodul är en X-Band Bi-Static Doppler-sändtagaremodul. Det är en inbyggd resonatoroscillator (CRO). Denna modul, V9 använder en platt planantenn, lämplig för väggmontering. Säkerhet 10,525 GHz mikrovågssensormodul kan förbättra dess främre signalmottagningsförmåga och minska dess blinda flankområde. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PD-V9
Skicka förfrågan
Säkerhet 10,525 GHz mikrovågssensormodul
Säkerhet 10,525 GHz mikrovågssensormodul är en X-Band Bi-Static Doppler-sändtagare-modul. Det är en inbyggd resonatoroscillator (CRO). Den här modulen, V9 har en platt planantenn, lämplig för väggmontering. Säkerhet 10,525 GHz mikrovågssensormodul kan förbättra dess främre signalmottagningsförmåga och minska flankområdet. Dess prestanda är bättre än sensorerna på marknaden.
Säkerhet 10,525 GHz mikrovågssensormodul är idealiskt lämplig för närvarosensor i automatiska belysningsomkopplare. Säkerhet 10,525 GHz mikrovågssensormodul kan också användas för takmonterade inkräktare.
|
Tillämpning av säkerhet 10,525 GHz mikrovågssensormodul ●Intelligent switch ●Vägghängd strömbrytare ● Upptäcka inkräktare Funktion och fördel
●Låg trådlös uteffekt |
Enligt EN 300440-V2.1.1、EN 62479：2010,RED-direktivet-2014/53/eu
Enligt FCC Part 15.249 |
|
Antennstrålemönster
|
Säkerhetsstorlek 10,525 GHz mikrovågssensormodul
|
| Parameter | Anteckningar | Min | Typ | Max | Enheter | ||||||
| Frekvensinställning | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Radiated Power (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Inställningstid |
|
5 | 10 | 20 | μSek | ||||||
| Mottagen signalstyrka | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Ljud | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Matningsspänning |
|
4.75 | 5.00 | 5.25 | V (impulsströmkälla) | ||||||
| Nuvarande förbrukning |
|
10 | 12 | 14 | mA | ||||||
| Pulsupprepningsfrekvens | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Pulsbredd | 4 | 10 | 20 | 30 | μSek | ||||||
| Driftstemperatur |
|
-15 | 22 | 55 | ℃ | ||||||
| Vikt |
|
7.5 | 8 | 8.5 | g | ||||||
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
