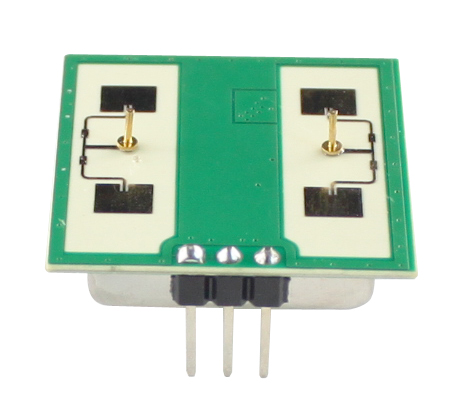

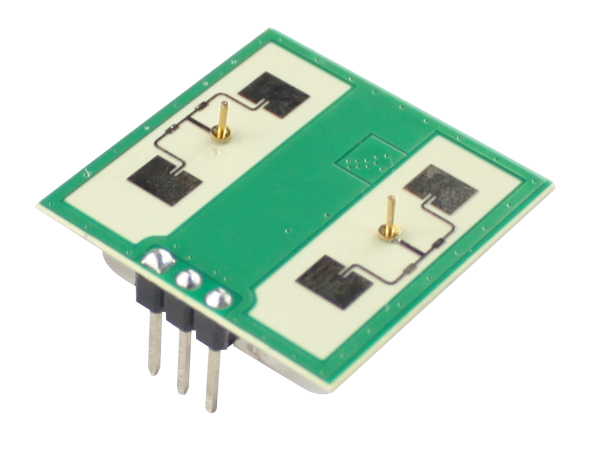

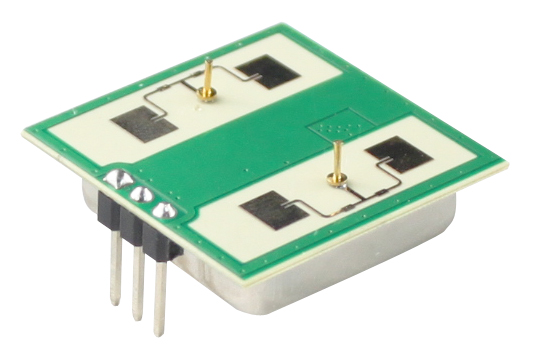

24,125 GHz Intelligent Sensor Switch Module
24,125GHz Intelligent Sensor Switch Module är en K-Band Bi-Static Doppler-sändtagaremodul. Den är inbyggd resonatoroscillator (CRO). 24.125GHz intelligent sensoromkopplare kan förbättra dess främre signalmottagningsförmåga och minska dess flankblindarea. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PD-V21360
Skicka förfrågan
24,125 GHz Intelligent Sensor Switch Module
 |
Tillämpning av 24,125 GHz Intelligent Sensor Switch Module ● Intelligent switch ● Vägghängd strömbrytare ● Upptäcka inkräktare 24,125GHz Intelligent Sensor Switch är en K-Band Bi-Static Doppler-sändtagaremodul. Den är inbyggd resonatoroscillator (CRO). Denna modul, V21360 använder en platt planantenn, lämplig för väggmontering. Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden. Denna modul är idealiskt lämpad för närvarosensor i automatiska belysningsbrytare. Den kan även användas för takmonterade inkräktare. Enligt EN 300440-V2.1.1、EN 62479：2010, RED-direktiv-2014/53/EU Enligt FCC Part 15.249 Enligt EN 62321, ROHS-direktivet - 2011/65/EU Enligt REACH-direktivet - 1907/2006/EC |
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Matningsspänning |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Nuvarande förbrukning |
Icc |
20 |
35 |
38 |
mA |
|
Driftläge |
Drivs av PWM, den kan styra arbetsströmmen vid 3-15mA |
||||
|
Pulsbredd |
Tpuls |
10 |
μs |
||
|
Driftstemperatur |
Topp |
-30~+85+100（Max.） |
℃ |
||
|
Förvaringstemperatur |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil tid |
|
<5 |
μSek |
||
|
Frekvensinställning |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Förvaring Luftfuktighet i omgivningen |
45%~65% |
RH |
|||
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC- och CE-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
