24,125 GHz mikrovågsinbrottsdetektorer

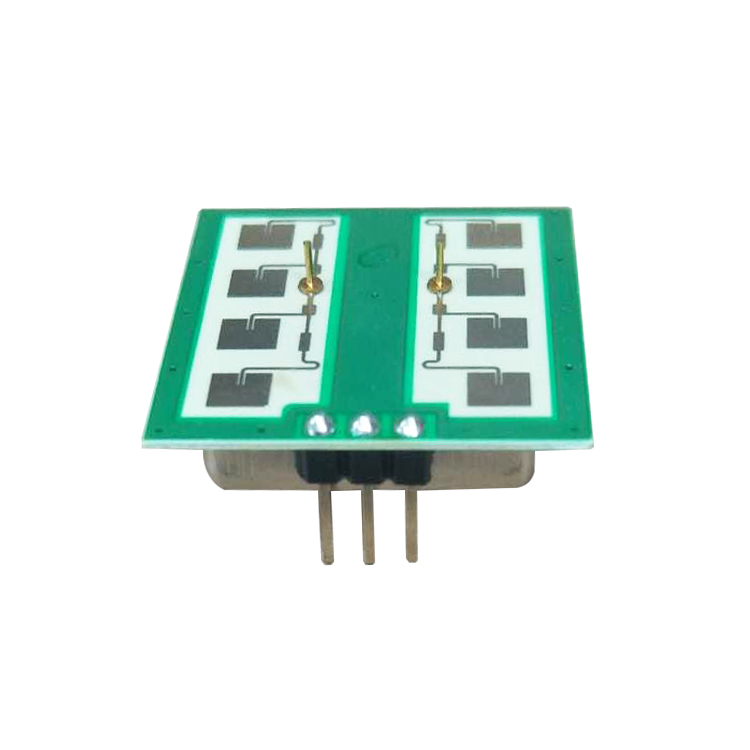

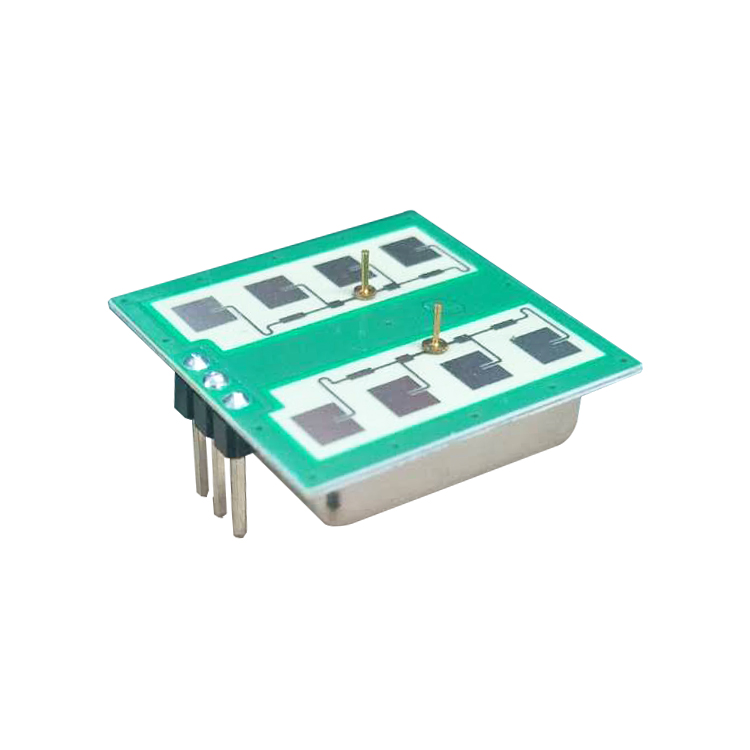

24.125GHz Microwave Intruder Detectors är en K-Band Bi-Static Doppler-sändtagaremodul. Den är inbyggd resonatoroscillator (CRO). Denna modul, V21 använder en platt planantenn, lämplig för väggmontering. Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PD-V21
Skicka förfrågan
24,125 GHz mikrovågsinbrottsdetektorer
 |
Användning av 24,125 GHz mikrovågsdetektorer ● Intelligent switch ● Vägghängd strömbrytare ● Upptäcka inkräktare 24,125 GHz mikrovågsinbrottsdetektorer är en K-Band Bi-Static Doppler-sändtagaremodul. Den är inbyggd resonatoroscillator (CRO). Denna modul, V21 använder en platt planantenn, lämplig för väggmontering. Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden. Denna modul är idealiskt lämpad för närvarosensor i automatiska belysningsbrytare. Den kan även användas för takmonterade inkräktare. Enligt EN 300440-V2.1.1、EN 62479：2010 RED-direktivet - 2014/53/EU Enligt FCC Part 15.249 Enligt EN 62321, ROHS-direktivet - 2011/65/EU Enligt REACH-direktivet - 1907/2006/EC |
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Matningsspänning |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Nuvarande förbrukning |
Icc |
20 |
35 |
38 |
mA |
|
Driftläge |
Drivs av PWM, den kan styra arbetsströmmen vid 3-15mA |
||||
|
Pulsbredd |
Tpuls |
10 |
μs |
||
|
Driftstemperatur |
Topp |
-30~+85+100（Max.） |
℃ |
||
|
Förvaringstemperatur |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil tid |
|
<5 |
μSek |
||
|
Frekvensinställning |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Förvaring Luftfuktighet i omgivningen |
45%~65% |
RH |
|||
VARNING: Det faktiska detekteringsintervallet är relaterat till kretsens signalförstärkningsförstärkning, den övergripande layouten av PCBA och tröskeln för MCU.
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
