24,125 GHz Millimeter Wave Radar Sensor

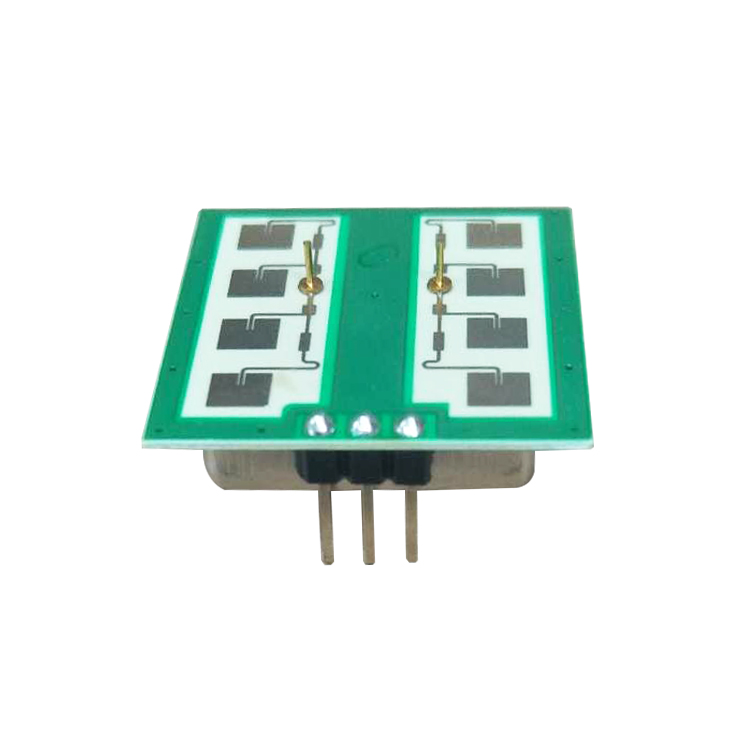

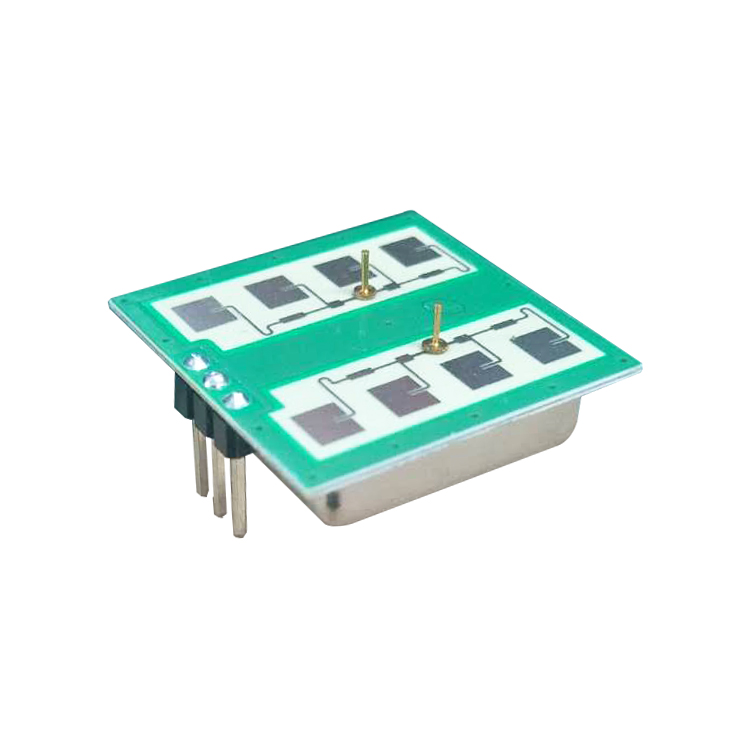

PDLUX PD-V21 24.125GHz Millimeter Wave Radar Sensor är en K-Band Bi-Static Doppler transceiver modul. Den är inbyggd resonator Oscillator (CRO). Denna modul, V21 använder en platt plan antenn, lämplig för väggmontering. Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PD-V21
Skicka förfrågan
24,125 GHz Millimeter Wave Radar Sensor
 |
Tillämpning av 24,125 GHz Millimeter Wave Radar Sensor ● Intelligent switch ● Vägghängd strömbrytare ● Upptäcka inkräktare 24,125GHz Millimeter Wave Radar Sensor är en K-Band Bi-Static Doppler-sändtagaremodul. Den är inbyggd resonatoroscillator (CRO). Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden. Denna modul är idealiskt lämpad för närvarosensor i automatiska belysningsbrytare. Den kan även användas för takmonterade inkräktare. Enligt EN 300440-V2.1.1、EN 62479：2010 RED-direktivet - 2014/53/EU Enligt FCC Part 15.249 Enligt EN 62321, ROHS-direktivet - 2011/65/EU Enligt REACH-direktivet - 1907/2006/EC |
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Matningsspänning |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Nuvarande förbrukning |
Icc |
20 |
35 |
38 |
mA |
|
Driftläge |
Drivs av PWM, den kan styra arbetsströmmen vid 3-15mA |
||||
|
Pulsbredd |
Tpuls |
10 |
μs |
||
|
Driftstemperatur |
Topp |
-30~+85+100（Max.） |
℃ |
||
|
Förvaringstemperatur |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil tid |
|
<5 |
μSek |
||
|
Frekvensinställning |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Förvaring Luftfuktighet i omgivningen |
45%~65% |
RH |
|||
VARNING: Det faktiska detekteringsintervallet är relaterat till kretsens signalförstärkningsförstärkning, den övergripande layouten av PCBA och tröskeln för MCU.
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
