24 GHz automatisk dörrmikrovågssensor

Automatisk dörrmikrovågssensor

Sammanfattning av 24 GHz automatisk dörrmikrovågssensor

Sensorn är designad av FFT-aritmetikprogram och har hög noggrannhet i avståndsdetektering och förmåga att motverka interferens.
Använd det ursprungliga Omron-reläet som har en ultralätt mätning och låg strömförbrukning. 24GHz automatisk dörrmikrovågssensor har ett litet inre motstånd som gör den okänslig för temperatur. Tillförlitligheten är mycket högre än de vanliga fotoelektriska utgångarna. Det är lämpligt för olika typer av auto-dörr-kontroller kan också användas som en mänsklig detektor för larmsystem. Dessutom kan avkänningsfunktionen anpassas. Sensorn har den bästa kostnadseffekten under sådana typer av produkter.

Specifikationer för 24 GHz automatisk dörrmikrovågssensor

Kraftkälla:	AC: 10-24 AC / 50Hz DC: 12-35 DC
Standby-ström:	<13mA
Arbetsström:	25mA
Utgångskapacitet:	35V, 0,5A
Utgångslängd:	500 ms
HF-system:	24,125 GHz CW radar，ISM-band

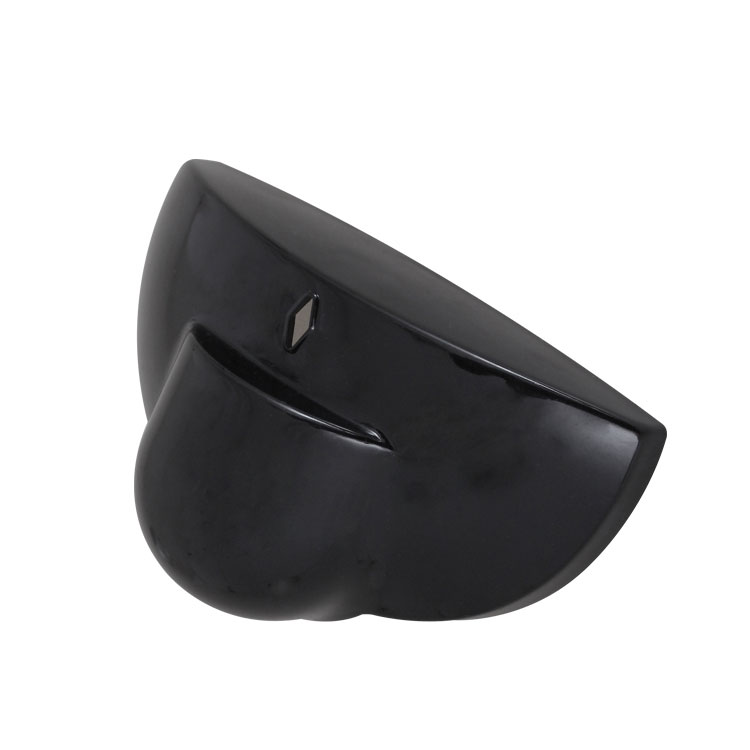

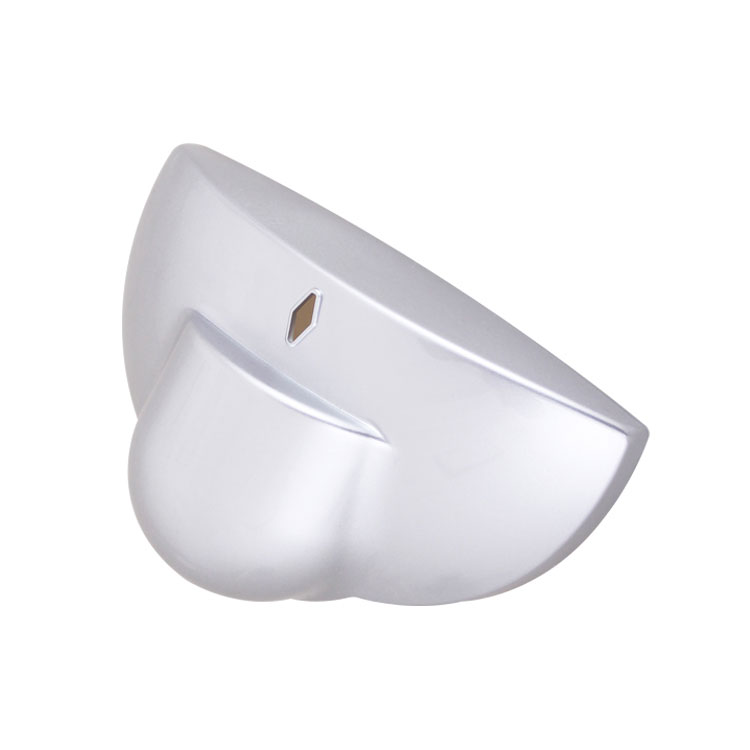

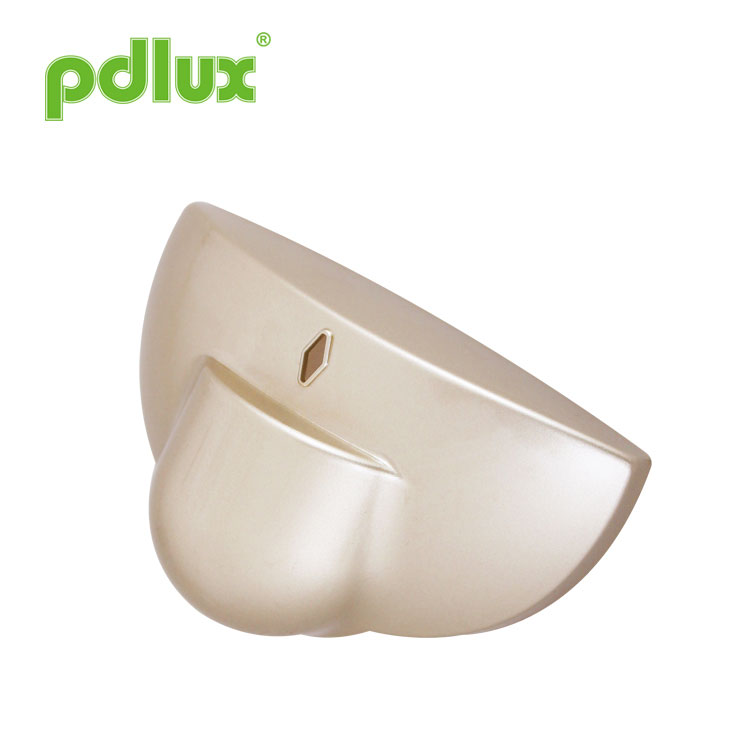

Omslagsfärg:	Svart / Silver / Gyllengul
Installation sit:	Vägginstallation
Monteringshöjd:	2,0 m till 3,5 m
Avkänningsvinkel:	90 ° (vägginstallation) kan det göras enligt kundernas efterfrågan
Detektionsområde:	1 m (maximal känslighet, sond vinkelrätt mot marken) 7m (max känslighet, sond framåt)
Energiförbrukning:	Ungefär. 1W
Arbetstemperatur:	-20 ° C ~ 50 ° C
Arbetsfuktighet:	<93% RH

1. Anta den pålitliga 24,125 GHz Ku-bandets mikrovågsradarsensormodul.
2. Arbeta i olika miljöer (hett, fuktigt, bullrigt och blåsigt. Utan att ingripa i andra rörliga föremål, sug som att flytta bil eller djur)
3. Liten och praktisk design, som ofta används för olika typer av avkänningsdörrar.
4. Anta Världshälsoorganisationens avancerade avkänningsteknik som är ofarlig för hälsan.
5. Avkänningsavstånd och vinkel kan justeras för att möta olika sceners krav.

Inställning av detekteringsintervall

Att vrida helt moturs är det minsta avståndet (cirka 1 m), helt medurs är det maximala (cirka 7 m). Om personens ställning, figur och rörelsehastighet ändras kommer detekteringen också att förändras, det vill säga den högre hastigheten leder till det kortare detekteringsavståndet. Detekteringsavståndet är det avstånd som justeras när detektorn vänder mot framsidan. När sensorn installeras justerar du avkänningsvinkeln och avståndet enligt den praktiska scenen. Se bara till att det finns tillräckligt avkänningsavstånd för att öppna dörren. Ställ inte in längre avkänningsavstånd om fel utlösning till dörren från förbipasserande personer eller bil.

Observera: när du använder denna produkt, vänligen justera känsligheten (detekteringsintervallet) till ett lämpligt värde men det maximala för att undvika onormal reaktion orsakad av enkel upptäckt av fel rörelse av blåst löv & gardiner, små djur eller störningar av kraft elnät och elektrisk utrustning. Allt ovan nämnda leder till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på rätt sätt och testa den. Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstestningen, vänligen lämna induktionsområdet och gör inte rörelse för att förhindra sensorn kontinuerligt arbete.

Procedur för installation

Steg 1 Ta bort kåpan innan du installerar produkten. (Som bild 5.)

Steg 2 Markera hålpositionen med en penna efter att du har bestämt var du vill installera produkten.

Obs! Om det är en trävägg behöver du inte använda en expansionsskruv av plast, bara skruva fast skruven med skruvmejseln.

Steg 3 Borra hål på väggarna där det finns pennmärke med en elektrisk borr och få plastutvidgningen inuti hålet.

Steg 4 Anslut kabeln till produkten via kabelinföringsöppningarna. (Som bild6.)

Steg 5 Använd skruvarna för att installera basen på det valda läget och justera ratten. (Som bild 7.)

Steg 6 Fäst locket på basen som har installerats på väggen. (Som bild 7.)

Öppna för att justera senorn efter installation: För in skruvmejseln i fogen mellan locket och basen och bända locket. (Bild 8)

Följande situationer leder till felreaktioner.

1ã € Att installeras på det gungande föremålet leder till felreaktioner.
2ã € Den skakande gardinen som blåses av vinden leder till felreaktioner. Välj lämplig plats att installera.
3ã € Att installeras där trafiken är upptagen leder till felreaktioner.
4ã € Gnistor som produceras av viss utrustning i närheten leder till felreaktioner.
