24GHz Doppler Radar Hastighetssensor

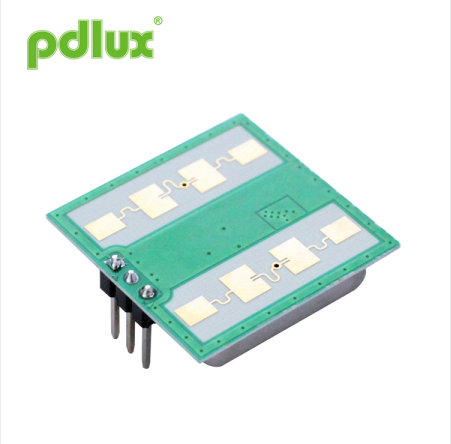

24GHz dopplerradarhastighetssensorn är en K-bandsdopplersändtagaremodul. Detta är en platt antenn av vår egen design utveckla en layout med väl matchade sändningar och mottagningar.
Modell:PD-V11H
Skicka förfrågan
24GHz Doppler Radar Hastighetssensor
|
Ansökan
|
24GHz dopplerradarhastighetssensorn är en K-bands dopplersändtagaremodul. Detta är en platt antenn av vår egen design utveckla en layout med väl matchade sändningar och mottagningar.
Vi räknade om och omarrangerade den interna layouten för att göra den mer meningsfull. Gör att huvudfrekvensen för sensorn är mer stabil. Dessa är våra a:s designpatent ett bredare spektrum av omgivningstemperaturer.
V11-H har lägre brus, högre upplösning och högre känslighet. Inbyggd antistatisk funktion. Jämfört med traditionella liknande produkter är prestandan mer stabil och pålitlig.
V11-M och V11-L är olika känsligheter som kan anpassas efter användarens behov.
Denna serie av sensormoduler är idealisk för automatisk belysning. Sensor för intrångsdetektering av säkerhetsdomänbeteende. Enligt EN 300440-V2.1.1、EN 62479：2010 RED-direktivet - 2014/53/EU Enligt FCC Part 15.249 Enligt EN 62321, ROHS-direktivet - 2011/65/EU Enligt REACH-direktivet - 1907/2006/EC |
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Matningsspänning |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Nuvarande förbrukning |
Icc |
20 |
35 |
38 |
mA |
|
Driftläge |
Drivs av PW, den kan styra arbetsströmmen på 3-15mA |
||||
|
Pulsupprepningsfrekvens |
1-10 |
KHz |
|||
|
Driftstemperatur |
Topp |
-30~+85+100（Max.） |
℃ |
||
|
Förvaringstemperatur |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil tid |
|
<5 |
μSek |
||
|
Frekvensinställning |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Pulsbredd |
>3μSek |
||||
|
Förvaring av omgivande luftfuktighet |
45%~65% |
RH |
|||
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
