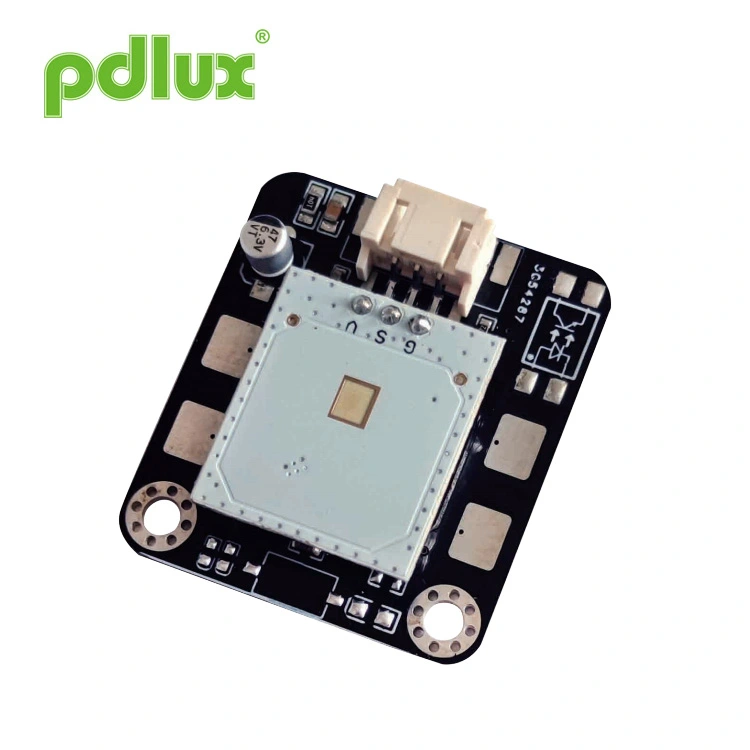

24GHz Intrångsradarsensor för hemsäkerhet

PD-V18-M1 är en applikationsmodul som består av en super millimeter vågsensor och en förstärkningskrets + MCU designad för beröringsfri kontroll. Det kan också kallas en styrenhetsmodul för vågavkänning på nära håll. Dess tillämpning scenarierna är mycket omfattande, du kan styra elarbetet eller stänga av med en handviftning i olika vinklar av 10-30cm, och du kan till och med generera olika produktioner med antalet gungor. Till exempel: en sväng för att öppna den elektriska dörren; två gungor för att öppna belysningssystemet.

Särskilt efter dopet av epidemin har människor ett hjärtligt motstånd mot kontakten med allmänheten. Det är för detta anledningen till att vi har utvecklat ett vågsensorsystem, som även kan appliceras på liknande elektriska och elektroniska produkter, så att du kan ha mer utrymme för fantasi.

Detta är en applikationsmodul speciellt utformad för beröringsfri styrning. I början av designen har vi fullt ut övervägde tillämpningen av produkter i olika produkter, så vi specialdesignade den mobila sensorn för millimetervåg (24.125GHz) volym till en ultraliten storlek, och signalförstärkningskretsen och MCU:n planerades på ett PCB, som var kompakt och stabil. Moduler som kan appliceras i intervallet 10-30cm kan styra elektriska apparater med en viftning av handen. Användare kan applicera det på olika produkter efter behov. Avkänningsavståndet kan anpassas efter kundens behov.

1. För att undvika skador på utrustningen bör försiktighet iakttas. ESD-skyddsåtgärder bör överhuvudtaget vidtas stadier av lagring, hantering, montering och testning. Rör inte vid denna moduls radarantenn och stift, och gör inte det
vidrör stiften med en multimeter för att mäta. 2. För PD-V18-M1 installerad utomhus kan detektorn detektera regndroppssignalen när det regnar. Det vill säga radardetektorn som är installerad utomhus en regnig dag kan upptäcka regndroppar.

På grund av den använda millimetervågsensorn kan metallmaterialet inte användas framför sensorn, och ingenjörsplast måste användas som material i huset. Eftersom det är en signalsändare med liten effekt har tjockleken på höljet också en viss grad av skillnad i signaldämpning. Innan du beställer måste användaren fullständigt förklara användningsmiljön och kraven, och vid behov kan de produkter som behöver installeras tillhandahållas oss och vi kan skräddarsy dem.
Effekten av denna produkt kommer att variera något när den används på olika produkter. Användare kan begära att beställa en version med känslighetstrimning, och speciella krav kan förklaras i förväg med PDLUX. Olika sensorer och mjukvarualgoritmer kan väljas enligt användarens olika krav.

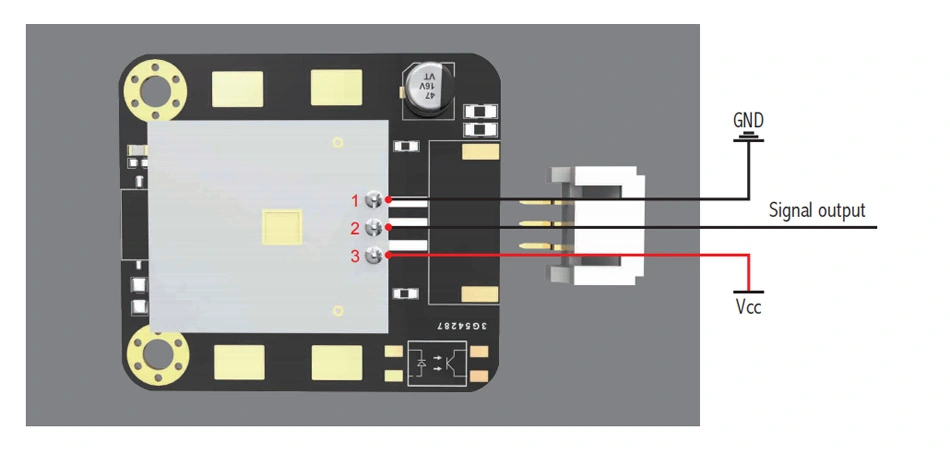

Denna modul kan fungera på en 3V-5V störningsfri likströmskälla.

Vad kan hända:I frånvaro av ett rörligt föremål som rör sig inom detektionsområdet, orsakas den testade felfunktionen vanligtvis av en kraftfull störningskälla. Till exempel störningar genom nätsladden i serie; Till exempel störningar från mobiltelefoner; Till exempel den starka störningen som orsakas av bågen vid svetsning av svetsmaskinen. Vänligen dubbelkolla ovanstående störningskällor för förekomst av.
Ovanstående påminnelser förväntas läsas noggrant och förstås.
