5,8 GHz mikrovågsradarsensorbrytare

5,8 GHz mikrovågsradarsensor-omkopplare används allmänt i passagen, toaletter, hissar, hushåll eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing. Den har flera tekniska patent och är det perfekta valet för ditt intelligenta liv.

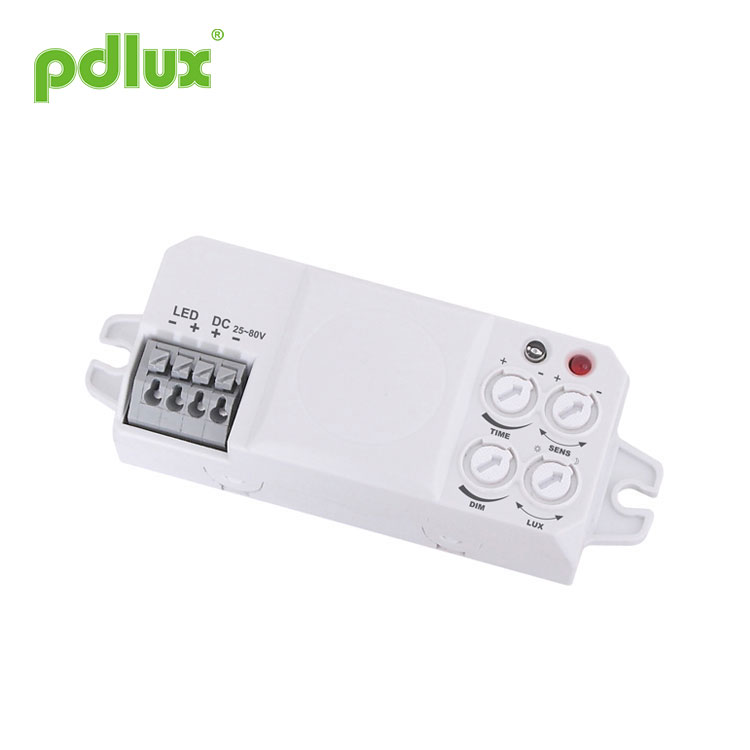

Modell:PD-MV1017MD-B

Skicka förfrågan

5,8 GHz mikrovågsradarsensorbrytare

Sammanfattning
PD-MV1017MD-B är en digital mikrovågssensor med hög precision vars detekteringsområde är 360° och arbetsfrekvensen är 5,8 GHz. Den tillämpar Doppler-principen för att sända ut och ta emot signaler. Den använder MCU (Micro Control Unit) som avsevärt ökar dess precision och minskar dess felfrekvens. Den är känslig till utseendet och kompakt i strukturen. Den kan anslutas oberoende till lasterna eller enkelt installeras inuti belysningen med lampskärmen som inte är av metall. Det används i stor utsträckning i gångar, tvättrum, hissar, hushåll eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing. Den har flera tekniska patent och är det perfekta valet för ditt intelligenta liv.

Funktioner
1. Icke-strålningsskada: dess sändareffekt är mindre än 0,3 mW, vilket inte skadar människokroppen.
2. LED specialiserad dimbar sensor: autostart dimningsläge på natten utan rörelsesignal; automatisk utgång när omgivande ljus är över 100 lux.
3. Procentuellt dimbart område: 0%~10%.

Specifikationer

Strömkälla: DC 25-80V
Utström: <3A
Överföringseffekt: <0,3mW
Arbetstemperatur: -15°C~+70°C
Skyddsnivå: IP20, Klass 2
Installation sitta: inomhus, takmontering

HF-system: 5,8 GHz CW elektrisk våg, ISM-band
Detekteringsvinkel: 360° (takmontering)
Detektionsområde: 1-8m (radii.) (justerbar)
18m Max. (justerbar) (väggmontering)
Tidsinställning: 8sek-12min, (justerbar)
Ljuskontroll: 10-1000LUX, (justerbar)

Sensorinformation

Ansökningar
Mikrovågsugn kan penetrera glas, plast och trä, så mikrovågssensorn kan installeras inuti den icke-metalliska skärmen. Till exempel, applikationen i LED-belysning, endast om du gör anslutning enligt nedan kan du ändra de vanliga LED-belysningen till autoavkännande.

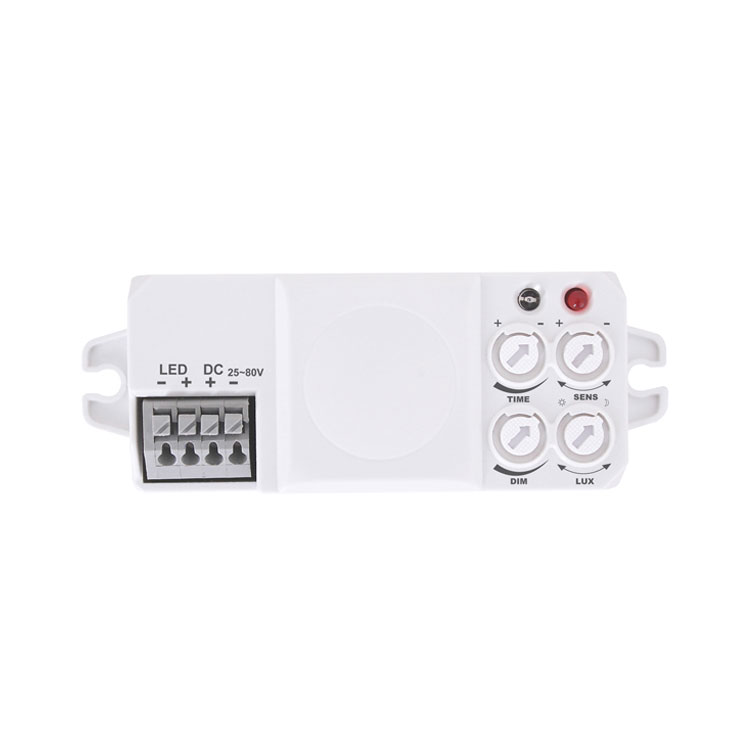

Så här gör du anslutning:
LED "+" "-": anslut till LED-panelen
DC"+" "-": anslut till DC-ström (DC 25~80V)
Krav på LED-drivkraft: Utspänningsområdet är mellan 25~80V, konstant strömförsörjning med ström inom 100W.

Lägga märke till:På grund av att sensorn är ansluten till förarens strömutgång och använd PWM för att justera ljuset, så det har speciella krav på förarens strömförsörjningsläge. Vanligtvis installerad med nuvarande provtagning LED-drivrutin. Om ljuset fungerade instabilt eller låg ljusstyrka beror det på att LED-drivrutinen inte matchade sensorn. Så användaren måste välja lämplig drivrutin med sensor.
Om du upptäcker att ljusets ljusstyrka kommer att lysa upp och minska långsamt eller har stroboskopfenomen i låg ljusstyrka under testningen. Detta är inte ett problem från sensorn, det beror på att drivkraften inte matchas med sensorn, vänligen byt ut drivrutinen för att lösa situationen.

Inställningssätt ett:potentiometer
Det kan ta tid att justera värden innan de uppfyller ditt behov.

LED-indikator:
(1) När du utför någon justering av potentiometrar, lyser LED-indikatorn.
(2) När du utför någon justering av potentiometrar, 1 sekund efter avslutad justering blinkar LED-indikatorn två gånger och släcks, då kommer systemet att memorera och automatiskt beräkna den exakta funktionen till justeringen.

Var uppmärksam!
Var långsam när du vrider potentiometrarna, under denna process kommer den att automatiskt beräkna den exakta funktionen efter justeringen. Annars kommer du att missa den perfekta funktionen för justeringen.

(1) Tidsinställning
	När rörelsesignal detekteras, lyser LED-lampan automatiskt. Och om det inte finns någon signal under fördröjningstiden (8s ~12min), är den automatisk avstängd och du förväntas vänta i 4 sekunder innan nästa upptäckt. Och varje rörelsesignal som upptäcks under den kunddefinierade tiden kommer att leda till att systemet räknar om tiden. Det rekommenderas att du väljer den minsta tiden under testet för att spara energi och tid.
(2) Inställning av detektionsområde (känslighet)
	Detektionsområde är termen som används för att beskriva radierna för den ungefärliga cirkelgjutningen på marken när den installeras på en höjd av 2,5 m. Att vrida helt moturs är det minsta avståndet (ca 1m), helt medurs är det maximala (ca 8m). Om personens kroppsbyggnad, figur och rörelsehastighet förändras kommer även detekteringen att förändras, det vill säga den högre hastigheten leder till kortare detekteringsavstånd.
Observera: när du använder den här produkten, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av lätt detektering av fel rörelse av blåsande löv och gardiner, små djur eller störningar av kraft elnät och elutrustning. Allt ovanstående kommer att leda till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.
(3)Ljuskontrollinställning
	Den kan definieras i intervallet 10~1000 LUX. Att vrida helt moturs är cirka 10 lux, helt medurs är cirka 1000 lux. Det är meningen att du ska vrida helt medurs under gångtestet under dagtid eller justering av detektionsområdet, i det här fallet kommer den styrda LED-lampan att lysa hur omgivningsljuset är.
(4)Procentandel dimbar belysning
	Den kan definieras i intervallet 0%~10%. När det omgivande ljuset är mindre än 70 lux, startar systemet dimningsläge. Om ingen signal detekteras under fördröjningstiden kommer den att gå in i procentuell belysning. När signalen har upptäckts återställs den till 100 % belysning. Den kommer automatiskt att avsluta dimningsläget när det omgivande ljuset är över 100 lux. Dimningsläget fungerar digitalt och oberoende.

1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.

Fel och lösningen

Fel	Orsak till misslyckande	Lösning
Belastningen fungerar inte.	Ljusbelysningen är felaktigt inställd.	Justera inställningen av lasten.
	Lasten är trasig.	Ändra belastningen.
	Strömmen är avstängd.	Slå på strömmen.
Belastningen fungerar hela tiden.	Det finns en kontinuerlig signal i området för detekteringen.	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar när ingen rörelsesignal detekteras.	Lampan är inte väl installerad så att sensorn inte kan upptäcka tillförlitliga signaler.	Justera om installationsplatsen.
Belastningen fungerar när ingen rörelsesignal detekteras.	Rörlig signal detekteras av sensorn (rörelse bakom väggen, rörelse av små föremål, etc.)	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar inte när en rörelsesignal detekteras.	Rörelsehastigheten är för hög eller det definierade detekteringsområdet är för litet.	Kontrollera inställningarna för detektionsområdet.

● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
