Automatisk dörrsensor med hög upplösning lågt ljud och hög stabilitet

PD-165 är automatisk dörrsensor med hög upplösning lågt ljud och hög stabilitet, som ägs av PDLUX företag med oberoende immateriella rättigheter, med en centrumfrekvens på 24,125 GHz. Jämfört med liknande sensorer på marknaden har den lägre brus, högre detekteringsupplösning och större detekteringsvinkel.

Modell:PD-165

Skicka förfrågan

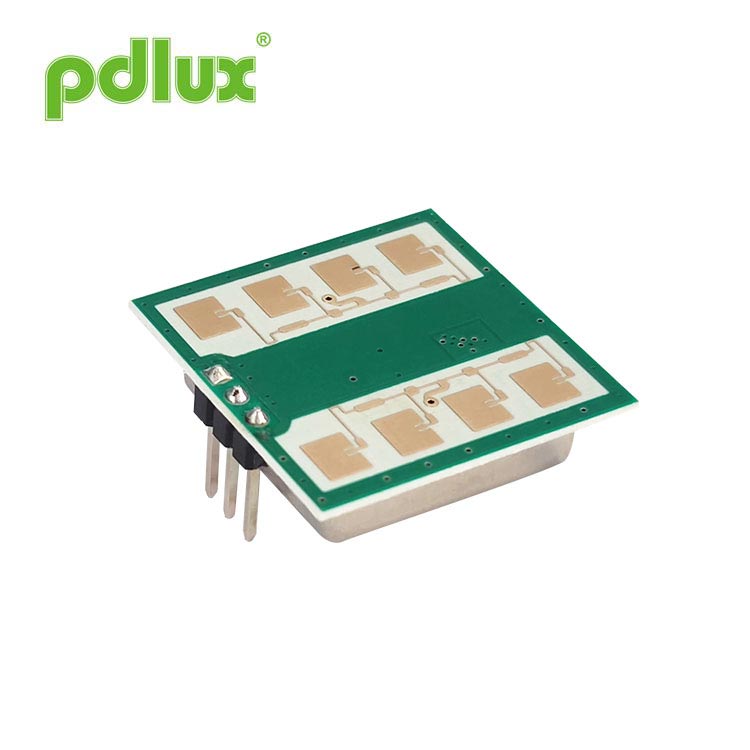

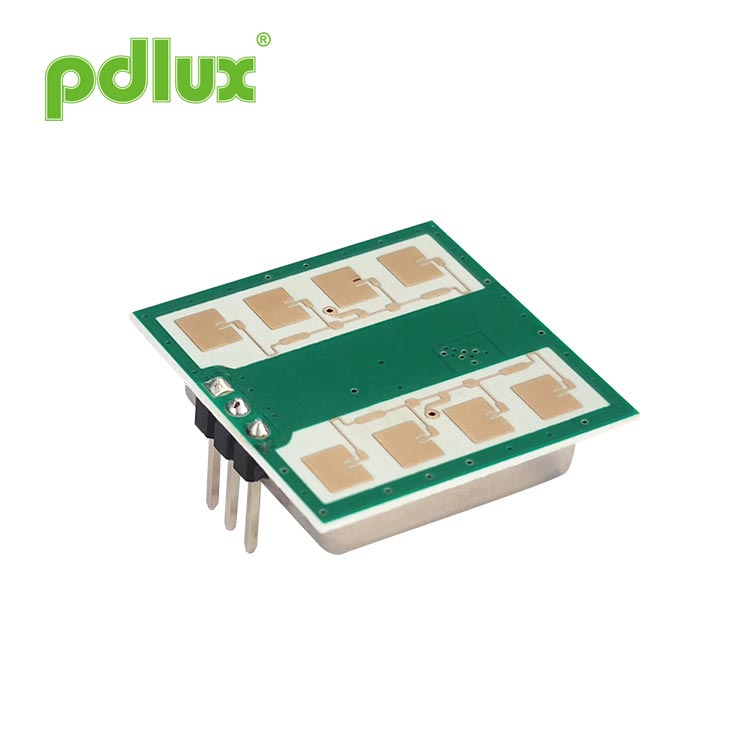

PD-165 24,125GHz mikrovågsrörelsesensor

Ansökan

Intelligent switch
Upptäcka inkräktare

Vägghängd strömbrytare

PD-165 är automatisk dörrsensor med hög upplösning lågt ljud och hög stabilitet, som ägs av PDLUX företag med oberoende immateriella rättigheter, med en centrumfrekvens på 24,125 GHz. Jämfört med liknande sensorer på marknaden har den lägre brus, högre detekteringsupplösning och större detekteringsvinkel. Högre stabilitet för att upptäcka rörliga mål. Det kan användas i stor utsträckning inom områden som t.ex säkerhetsdetektering av rörliga mål, automatiska dörrsensorer, livsnärvaro detektion, rörelsehastighetsdetektering, rörelseavkännande automatisk belysning, etc.

PD-165 tar fullt ut den genomsnittliga känslighetsprestandan för detektionen område. Den har hög detektionsupplösning, bra konsistens och bra lågspänningsegenskaper, såväl som lågfrekvent offset. Det är en högpresterande mobil detekteringssensor.

Enligt EN 300440、EN 62479
RED-direktivet - 2014/53/EU
Enligt FCC Part 15.249
Enligt EN 62321, ROHS-direktivet - 2011/65/EU
Enligt REACH-direktivet - 1907/2006/EC

Products size

Tekniska parametrar

Parameter	Anteckningar	Min	Typ	Max		Enheter
Matningsspänning	Vcc	3.0	5.0	5.25		V
Nuvarande förbrukning	Icc	20	35	38		mA
Driftläge	Drivs av PWM, den kan styra arbetsströmmen vid 3-15mA
Pulsbredd	Tpuls			10		μs
Driftstemperatur	Topp			-30~+85 +100（Max.）		℃
Förvaringstemperatur	Tstg			-10	+60	℃
Stabil tid					<5	μSek
Frekvensinställning	f		24.000	24.125	24.250	GHz
Radiated Power (EIRP)	Pout		<2,0	<2,5	<3,0	mW
Förvaring Luftfuktighet i omgivningen	45%~65%					RH

VARNING: Det faktiska detekteringsintervallet är relaterat till kretsens signalförstärkningsförstärkning, den övergripande layouten av PCBA och tröskeln av MCU. Enligt ansökan, för att tillhandahålla tillräcklig amplitud av IF-signalen som matas ut av mixern till förstärkningskretsen, den totala externa förstärkningen som krävs kan vara runt 70 till 80dB (med olika bandbredder och förstärkningar konfigurerade enligt olika behov).

- IF-utgång:
- PD-165F Konventionellt detektionsområde (350-550mVp-p)
- PD-165H version med hög känslighet (580-980mVp-p)

Note1: De utstrålade emissionerna är utformade för att uppfylla FCC- och CE-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.

Note3: Pulsdrift
