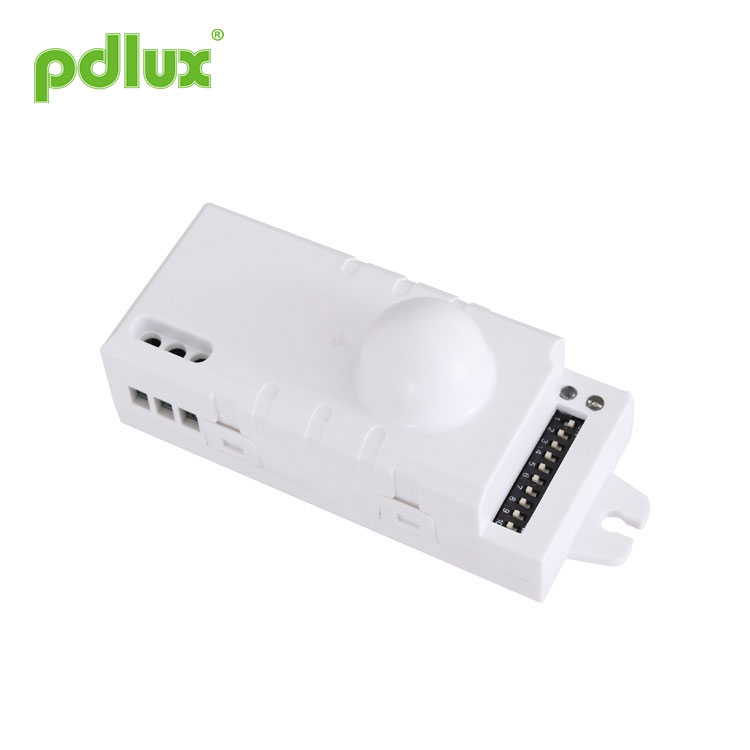

Doppler radar rörelsesensor

Doppler-radarrörelsesensor kan installeras inuti produkten som är gjord av glas och plast eftersom dessa material har liten effekt på mikrovågsugn. Anslut produkten enligt nedan; du kan ändra ett vanligt ljus till ett automatiskt ljus.

Modell:PD-MV1007

Skicka förfrågan

Doppler radar rörelsesensor

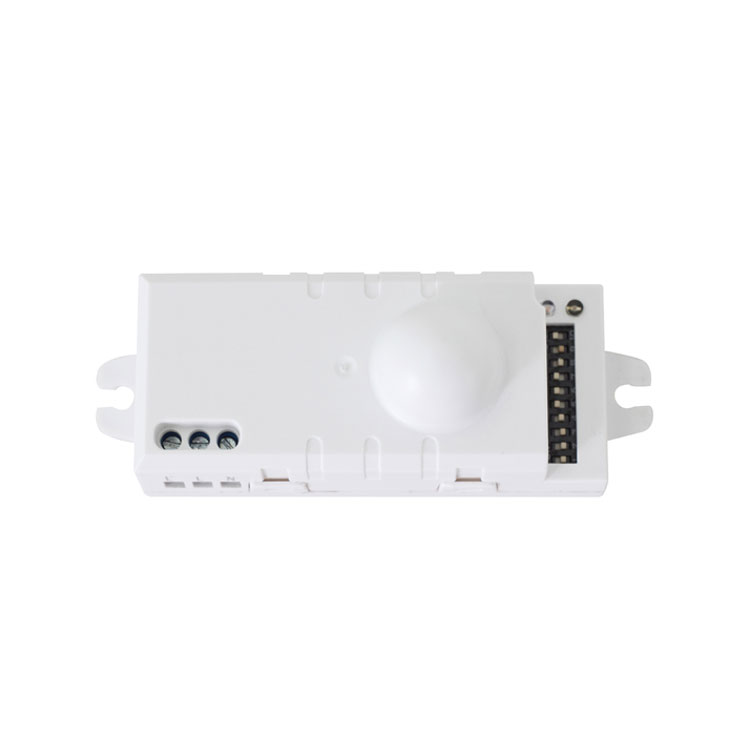

Utseende och storlek

Specifikationer

Strömkälla: 90-240V/AC Strömfrekvens: 50/60Hz Överföringseffekt: <0,2mW Nominell belastning: 1200W/5A,Max,volfram(cosφ=1)(220-240V/AC) 300W/2,5A,Max,fluorescerande(cosφ=0,5)(220-240V/AC) 600W/5A,Max,volfram(cosφ=1)(100-130V/AC) 150W/2,5A,Max,fluorescerande(cosφ=0,5)(100-130V/AC)	Installation sitta: inomhus, takmontering HF-system: 5,8 GHz CW elektrisk våg, ISM-band Arbetstemperatur: -15°C~+70°C Detekteringsvinkel: 360° Detektionsområde: 2m-5m-8m-10m (radii.) (justerbar) Tidsinställning: 6sek-1min-3min-5min-10min-15min (justerbar) Ljuskontroll: <10LUX-100LUX-300LUX-2000LUX (justerbar) Strömförbrukning: ca 0,5W
NOTERA:den här sensorns högfrekventa uteffekt är <0,2mW - det är bara en 5000 av sändningseffekten från en mobiltelefon eller uteffekten från en mikrovågsugn.

Sensorinformation

Använda fält och introduktion

PD-MV1007 är en sensor för rörliga objekt som kan detektera ett område på 360° och dess arbetsfrekvens är 5,8 G. Fördelen med denna produkt är stabilt arbetsläge (stabil arbetstemperatur: -15°C~+70°C), PD- MV1007 använder en mikrovågssensor (högfrekvent utgång <0,2mW), så att den är säker och presterar bättre än infraröd sensor

Det kan installeras inuti en produkt som är gjord av glas och plast eftersom dessa material har liten effekt på mikrovågsugn. Anslut produkten enligt nedan; du kan ändra ett vanligt ljus till ett automatiskt ljus.

Denna produkt kan användas inom fler områden än i exemplen ovan.
Du kan också installera en PD-MV1007 i taket direkt för att styra en gång. Det finns inget problem

Denna produkt kommer troget att vänta på dig. Den tänder ljuset automatiskt när du går förbi och släcker ljuset automatiskt när du lämnar. Du kan ställa in stängningsfördröjningstiden efter dina behov. Du kan till exempel justera TIME-reglaget för att välja fördröjningstiden 6sec~15min när du tror att du kommer tillbaka om 15min. TIME skjutreglaget är som följer (Håll dig borta från detekteringszonen efter att ha justerat testtiden eller att detekteringstiden kommer att vara felaktig när något rörligt föremål detekteras igen av produkten).

Parameterinställning
Visas som diagram nedan: Genom att ställa in S1, S2, S3, S4, S5 för att ställa in fördröjningstiden för produkter, genom att ställa in S6, S7 för att ställa in detekteringsintervallet för produkter, genom att ställa in S8, S9, S10 för att ställa in ljuset -kontroll av produkter.

Om du vill att PD-MV1007 ska upptäcka en liten zon kan du bara justera sensorns glidkontroll SENS till det område du behöver (du kan behöva justera några gånger tills du tycker att det är lämpligt). Om du vill att ljuset kan vara slås på när omständighetens luminans är under något värde, kan du bara justera skjutreglaget LUX (Den fungerande luminansglidningsregulatorn) för att välja luminansvärdet (Du kan behöva justera några gånger tills du tycker att det är lämpligt).

Tidsinställning
Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 6 sek och max 15 min. Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detekteringszonen och för att utföra gångtestet. Dra strömbrytaren till ON-positionen som "1", dra strömbrytaren till OFF-positionen som "0", strömbrytarens plats och detektionsområdet för motsvarande tabellen är som följer:

Inställning av detektionsområde (känslighet)
Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detekteringszonen som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, dra strömbrytaren till ON-positionen som "1", dra strömbrytaren till OFF position som "0", omkopplarplacering och detektionsområde för motsvarande tabell är som följer:

UPPMÄRKSAMHET:När du använder den här produkten, vänligen justera känsligheten till ett lämpligt läge du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla som leder produkten fungerar inte
i vanliga fall !

När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Lösningar för att förhindra att kraftnätets puls stör produkterna:
På grund av skillnaden mellan regionalt störkraftnätverk är störningspulsen osäker, så användaren rekommenderas inte att justera känsligheten till maxium vid användning.
Förslag: Installera och justera känsligheten på lämpligt avstånd med hjälp av, ställ inte in maximal känslighet för att förhindra felaktig användning.

Ljuskontrollinställning
Den valda ljusresponströskeln kan vara oändligt från ca. 10-2000lux, dra strömbrytaren till ON-positionen som "1", dra strömbrytaren till OFF-läget som "0", strömbrytarens placering och detektionsområdet för motsvarande tabell är som följer:

Felsökning

Fel	Orsak till misslyckande	Lösning
Belastningen fungerar inte.	Ljusbelysningen är felaktigt inställd.	Justera inställningen av lasten.
	Lasten är trasig.	Ändra belastningen.
	Strömmen är avstängd.	Slå på strömmen.
Belastningen fungerar hela tiden.	Det finns en kontinuerlig signal i området för detekteringen.	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar när ingen rörelsesignal detekteras.	Lampan är inte väl installerad så att sensorn inte kan upptäcka tillförlitliga signaler.	Justera om installationsplatsen.
Belastningen fungerar när ingen rörelsesignal detekteras.	Rörlig signal detekteras av sensorn (rörelse bakom väggen, rörelse av små föremål, etc.)	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar inte när en rörelsesignal detekteras.	Rörelsehastigheten är för hög eller det definierade detekteringsområdet är för litet.	Kontrollera inställningarna för detektionsområdet.

Om du vill använda PD-MV1007 som singel kan du även beställa skalet som är speciellt tillverkat för produkten som ska installeras i, eller så kan du välja produkten PD-MV10070-A direkt. Skyddsgraden för PD-MV1007-A är IP55, så PD-MV1007-A är bättre än PD-MV1007 med den högre vattentäta kvaliteten.

Ansökningsplatser (I enlighet med kundens behov valts.)

1. Att installeras i det gungande föremålet kommer att leda till felfunktion.
2. Skakgardinen som blåses av vinden kommer att leda till felfunktion, välj lämplig installationsplats.

3. Att installeras på den plats där trafiken är upptagen leder till felfunktion.
4. Det kommer att leda till felfunktion när det finns gnistor från någon utrustning i närheten.

Detektionsavståndet kan multipliceras för reflektion på mikrovågselektromagnetiska fält av metall eller glasmaterial.
Sänk därför känsligheten för att nå rätt detekteringsavstånd. Vrid aldrig SENS-ratten till maxvärdet för att undvika feldetektering. Även den omgivande miljön kommer att leda till felåtgärder, t.ex. bilarna som passerar eller de vandrande föremål som orsakas av vinden. Produkter bör installeras mer än 4 meter från varandra, annars kommer störningar mellan dem att orsaka felåtgärder.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av.
Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och ljuset fortsätter att lysa endast om det finns en människa inom detektionsområdet.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat redundanta konstruktioner och antagit säkerhetskvoter för att undvika problem.

Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
