Radarsensor
Doppler -radarsensor kan tränga igenom glas, plast och trä, så kan mikrovågsensorn installeras i skuggan av viss tjocklek på glas, plast eller trä. Till exempel, applikationen i belysning, endast om du gör anslutning enligt nedan kan du ändra de gemensamma belysningarna till auto-avkännande belysning.

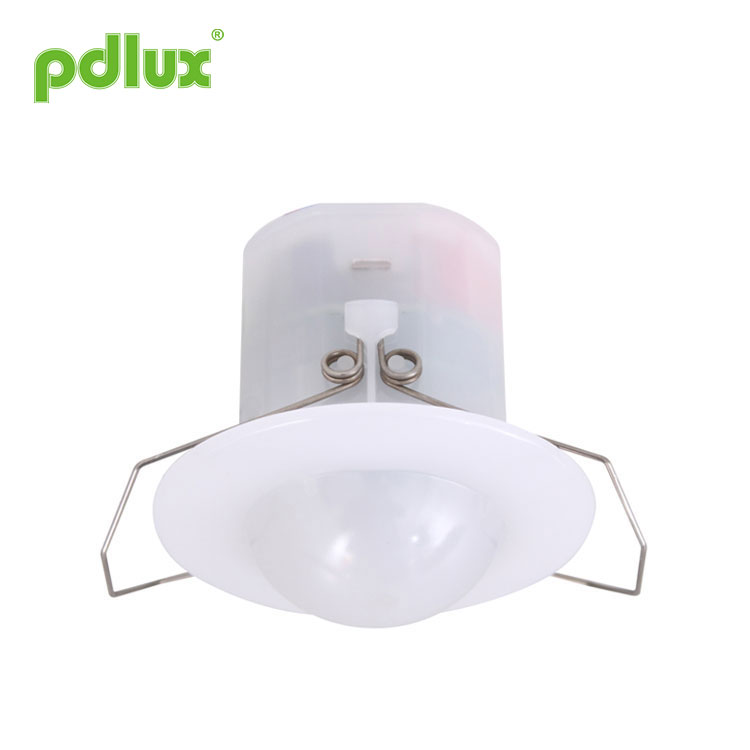

Modell:PD-MV1018A
Skicka förfrågan
Sammanfattning
Detta är en Hi-Precision Digital Microwave-sensor vars detekteringsområde är 360 ° och arbetsfrekvensen är 5,8 GHz. Det är baserat på Doppler -principen som integrerar utsläpp och mottagande. Den antar MCU (Micro Control Unit) som kraftigt ökar dess precision och minskar dess felhastighet. Det är känsligt i utseende och kompakt i strukturen. Det kan vara oberoende anslutet till lasterna eller lätt installeras i belysningen med lampskärm gjord av glas eller plast. Det tillämpas allmänt i passagen, tvättstugan, hissen, hushållet eller andra offentliga områden för säkerhetsskydd eller energibesparing. Det gäller flera tekniska patent och är det perfekta valet för ditt intelligenta liv.
Drag
1.Non-strålningsskada: Sändarkraften är lägre än 0,3 MW, vilket inte skadar människokroppen.
2. Relable & Stable Performance: Den tillämpar RC -filtrering och digital filtrering i digital bearbetning. Den använder också Digital Zero Trigger-tekniken, det vill säga vid nollpunkten kommer den att vara automatisk anslutning eller automatisk kopplad. Den använder Tyco högeffektreläet för att kontrollera utgången, vilket säkerställer dess pålitliga prestanda. Den antar Power Management Chip för att garantera dess stabila prestanda i 100-240VAC.
Specifikationer
|
Strömkälla: 100-240VAC Kraftfrekvens: 50/60Hz Klassad belastning: 1600W Max.Tungsten (220-240VAC) 400W max.fluorescerande & LED (220-240VAC) 1000W Max.Tungsten (100-130VAC) 250W max.fluorescerande & LED (100-130VAC) Överföringseffekt: <0,2 MW Arbetstemperatur: -15 ° C ~+70 ° C |
Skyddsnivå: IP20, klass II Tidsinställning: 8 sek till 12 min (justerbar) Detektionsvinkel: 360 ° Detektionsintervall: 2-10 m (radier.) (Justerbar) Light-Ostrol: 2-2000Lux (justerbar) Installation SIT: inomhus, takmontering HF -system: 5,8 GHz CW Electric Wave, ISM Band |

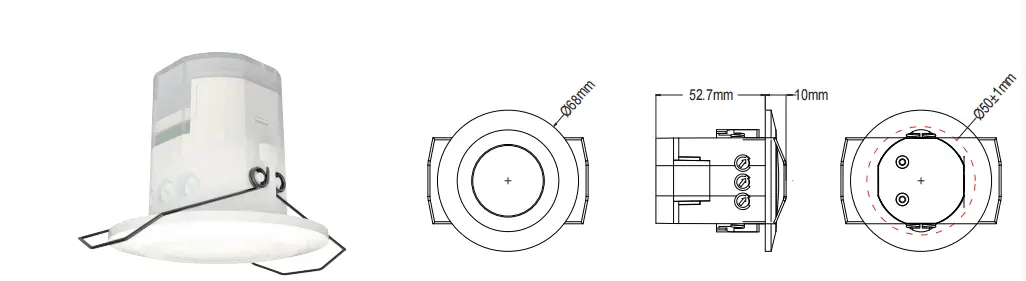

Sensorinformation
Ansökningar
Mikrovågsugn kan penetrera glas, plast och trä, så kan mikrovågsensorn installeras i skuggan av viss tjocklek av glas, plast eller trä. Till exempel, applikationen i belysning, endast om du gör anslutning enligt nedan kan du ändra de gemensamma belysningarna till auto-avkännande belysning.
Du kan installera en eller flera inuti taket eller golvet för att styra hela passagen.
Vänlig påminnelse: När du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter en från en annan, annars kommer störningen mellan dem att leda till felreaktion.

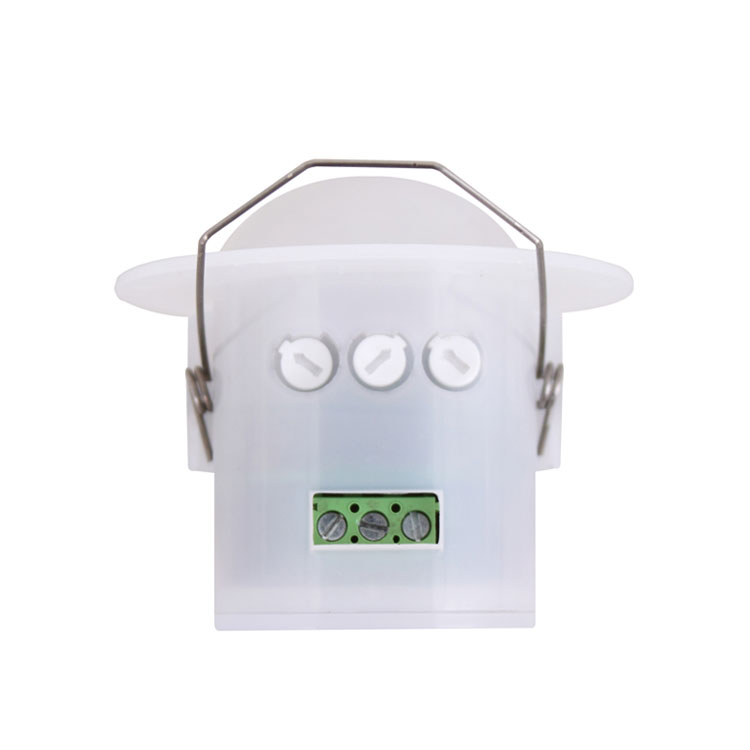

Ställa in sätt ett: Potentiometer
| Detektionsintervallinställning (känslighet) | |
|
Detekteringsområdet är termen som används för att beskriva radierna för den ungefärliga cirkelgjutningen på marken när den installeras på höjden av 2,5 m. För att vrida ratten helt moturs är det temat omsorg, är helt medurs det maximala. |
|
Obs: Ovanstående detekteringsområde erhålls i fallet med en person som är mellan 1,6 m ~ 1,7 m lång med mittfigur och rörelser med en hastighet av 1,0 ~ 1,5 m/sek. Om personens status, figur och rörlig hastighetsförändring kommer detekteringsområdet också att förändras.
Meddelande: När du använder den här produkten, justera känsligheten (detekteringsområdet) till ett lämpligt värde men det maximala för att undvika den onormala reaktionen orsakad av den enkla upptäckten av fel rörelse av blåslöv och gardiner, små djur eller störning av kraftnät och elektrisk utrustning. Alla ovan nämnda kommer att leda till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa sedan den. Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstestningen, vänligen lämna induktionsområdet och inte göra rörelse för att förhindra att sensorn kontinuerligt arbete.
Vänlig påminnelse: När du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter en från en annan, annars kommer störningen mellan dem att leda till felreaktion.
|
|
| Tidsinställning | |
|
Det kan definieras från 8 sekunder (sväng helt moturs) till 12 minuter (sväng helt medurs). Varje rörelse som upptäckts före denna tid som ELAPSES kommer att starta om timern. Det är rekommenderat att välja den kortaste tiden för att justera detekteringsområdet och för att utföra promenadtestet. |
|
Obs: När ljuset är automatiskt av, tar det 1 sekund innan sensorn är redo att upptäcka en annan rörelse, det vill säga endast signal upptäcks 1 sekunder senare kan ljuset vara automatiskt. Det är främst för justering av fördröjningstiden från det ögonblick som signalen upptäckte och lätt auto-on till den lätta auto-off. Du kan definiera fördröjningstiden för ditt praktiska behov. Men du skulle bättre sänka fördröjningstiden för energibesparing, eftersom mikrovågsensorn har funktionen av kontinuerlig avkänning, det vill säga varje rörelse som upptäcks innan fördröjningstiden kommer att starta om timern och ljuset kommer att fortsätta om det finns mänskligt i detekteringsområdet.
|
|
| Inställning av ljuskontroll | |
|
Det kan definieras i intervallet 2 ~ 2000 lux. För att vrida ratten helt moturs är cirka 2 lux, är helt medurs cirka 2000 lux. När du justerar detekteringszonen och utför promenadtestet i dagsljus, bör du vrida vredet helt medurs. |
| Obs! Vänligen justera inte de tre funktionella knopparna till överskott. Det beror på att de tre funktionella knopparna var anslutna till komponenterna direkt, det finns en liten propp i var och en av de tre komponenterna, när du justerar knopparna från början till slut, den överdrivna svängen kommer att skada proppen ， och leda till att 360 ° non-stop vänds. Justområdets gräns är 270 °, var uppmärksam på detta. | |
Installation
Stäng av strömmen.
Ställ in gängade rör i nätsladden och styrlinjen.
Anslut strömmen och lasten med sensorn enligt anslutningslinjens diagram.
Vänd knopparna till de perfekta förhållandena
(Definiera inställningarna enligt ovanstående inställningssätt en del som nämns.).
1 、 Att installeras på Rocking -objektet kommer att leda till felreaktion.
2 、 Den skakande gardinen som blåses av vind kommer att leda till felreaktion. Välj lämplig plats att installera.
3 、 Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4 、 De gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.
Fel och lösningen
| Fel | Misslyckande orsak | Lösning |
| Lasten fungerar inte. | Ljus-illuminering ställs in felaktigt. | Justera inställningen för lasten. |
| Lasten är trasig. | Ändra lasten. | |
| Strömmen är av. | Slå på strömmen. | |
| Lasten fungerar hela tiden. | Det finns en kontinuerlig signal i detekteringsområdet. | Kontrollera inställningarna för detekteringsområdet. |
| Lasten fungerar när det inte finns någon rörelsesignal. | Lampan är inte installerad väl så att sensorn misslyckas med att upptäcka tillförlitliga signaler. | Justera installationsplatsen igen. |
| Rörelsesignal upptäcks av sensorn (rörelse bakom väggen, rörelsen av små föremål etc.) | Kontrollera inställningarna för detekteringsområdet. | |
| Lasten fungerar inte när det upptäcks rörelsesignal. | Rörelseshastigheten är för snabb eller det definierade detekteringsområdet är för litet. | Kontrollera inställningarna för detekteringsområdet. |
● Bekräfta med prefessionell installation.
● För säkerhetsändamål, avbryta strömmen före installation och borttagningsoperationer.
● Eventuella förluster orsakade av felaktig drift, tillverkaren gör inte någon ansvarighet.
Vi har åtagit oss att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi utformade har vi uppmärksammat överflödiga mönster och antagna säkerhetskvoter för att undvika problem.
Denna instruktion, utan vårt tillstånd, bör inte kopieras för andra ändamål.
