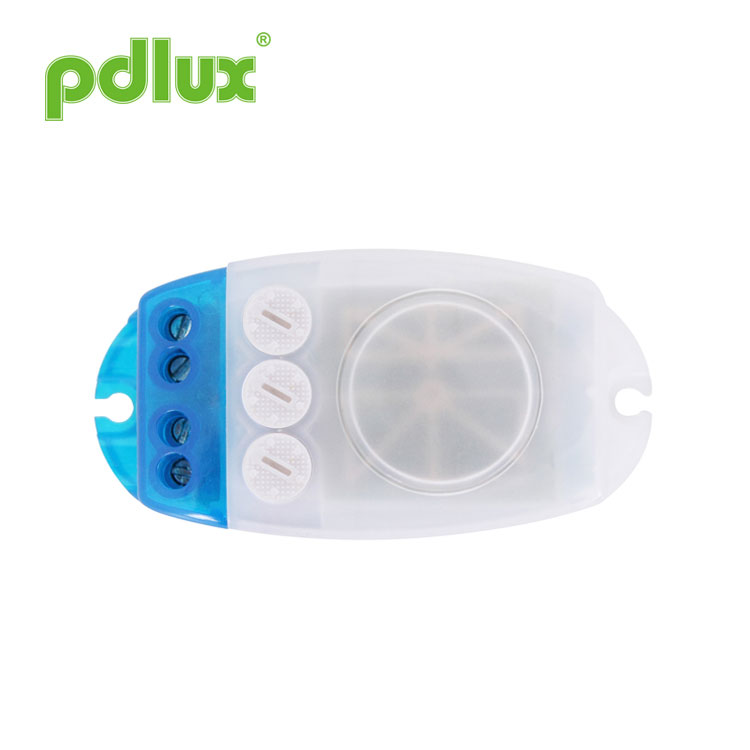

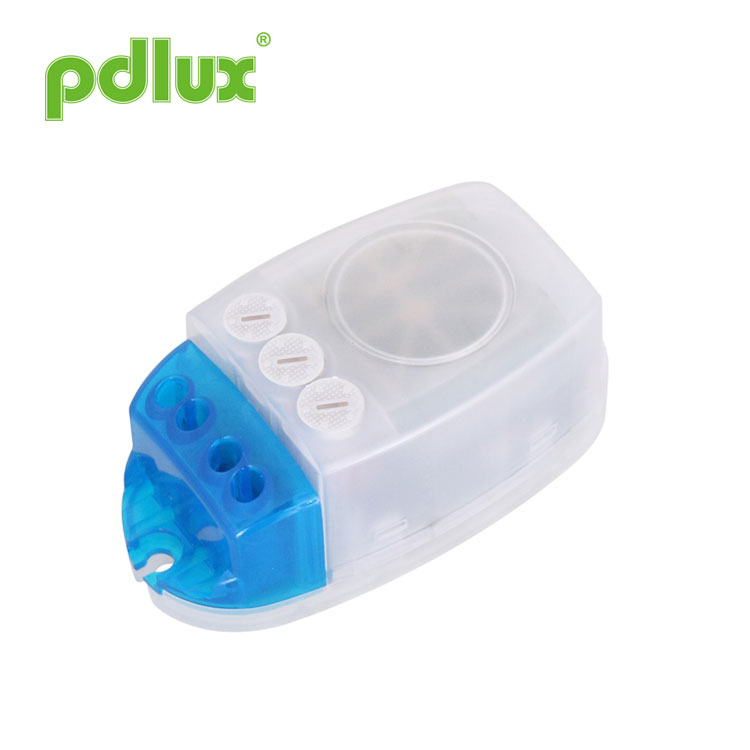

Dubbel PCA-design mikrovågsrörelsesensor
PD-MV1019-Z är Dual PCA Design Microwave Motion Sensor som kan detektera ett område på 360° och dess arbetsfrekvens är 5,8G. fördelen med denna produkt är stabilt arbetsläge (stabil arbetstemperatur: -15°C~+70°C), PD-MV1019-Z använder en mikrovågssensor (högfrekvent uteffekt <0,2mW), så att den är säker och presterar bättre än infraröd sensor.
Modell:PD-MV1019-Z
Skicka förfrågan
PD-MV1019-Z Instruktion för mikrovågssensor
Dubbel PCA-design mikrovågsrörelsesensor
Sammanfattning
Den använder MCU:n för att exakt beräkna omkopplarinformationen och kontrollerar noggrant reläet som ska slås på vid nollpunkten för sinusvågen, så att varje belastning slås på. Vid nollpunkten för sinusvågen är inkopplingsströmproblem orsakat av det konventionella styrläget när sinusvågens högspänning är påslagen undviks, särskilt det stora strömskadereläet som genereras av kondensatorn med stor kapacitet under påverkan av högspänningen under belastningen.På grund av diversifieringen av nuvarande elektriska belastningar, särskilt LED lampor, energisparlampor och lysrör har alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. 10A ordinarie reläet tål endast 3 gånger av inkopplingsströmmen, och det är troligt att reläet kommer att gå sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström. För att lösa detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen är på nollpotential, vilket löser belastningsstötströmsproblemet, vilket avsevärt förbättrar lastkapacitet och förlänger produktens livslängd. Den senaste kontrollmetoden för massproduktion sensorteknik kan enkelt styra vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden är ökat jämfört med den konventionella versionen, tillförlitligheten och livslängden för produkten ökas avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.
Drag
1. Icke-strålningsskada: dess sändareffekt är lägre än 0,2 mW, vilket inte skadar människokroppen.
2.Pålitlig och stabil prestanda: den tillämpar RC-filtrering och digital filtrering i digital bearbetning. Det också
använder den digitala nolltriggertekniken, det vill säga vid nollpunkten kommer den att kopplas automatiskt eller automatiskt från.
använder strömhanteringschip för att garantera dess stabila prestanda i märkspänning.
3. Fjärrinställning: den är designad med fjärrfunktionen, det vill säga du kan förinställa dess funktion med potentiometer
eller fjärrkontroll till ditt praktiska behov.
Specifikationer
| Strömkälla | 100-240VAC |
| Strömfrekvens | 50/60Hz |
| Sändningseffekt | <0,2mW |
| Alla laster | 1600W Max. (220-240VAC) |
| 1000W Max. (100-130VAC) | |
| Arbetstemperatur | -15°C~+70°C |
| Installation sitta | inomhus, takmontering |
| HF-system | 5,8 GHz CW elektrisk våg, ISM-band |
| Detekteringsvinkel | 360° (takmontering), 180° (väggmontering) |
| Detektionsområde (22℃) | 2-8m (radii.) (justerbar) |
| Vertikalt rörelseavstånd | >16m |
| Ljuskontroll | 10-1000LUX, (justerbar) |
| Tidsinställning | 10 sek-12 min, (justerbar) |
| Skyddsnivå | IP20, Klass II |
Sensorinformation
Applications
Mikrovågsugn kan penetrera glas, plast och trä, så mikrovågssensorn kan installeras inuti
skärm gjord av viss tjocklek av glas, plast eller trä. Till exempel, applikationen i belysning, endast om
Genom att ansluta enligt nedan kan du ändra den vanliga belysningen till automatisk avkännande belysning.
Ladda samma som sensoranslutningsläget för strömförsörjningen.
Belastning och sensorer för olika anslutningslägen för strömförsörjning.
Ovanstående tillämpning inuti belysningen är en av flera praktiska användningsområden. Du kan också installera en eller flera inuti
taket eller golvet för att styra hela passagen.
Vänlig påminnelse: när du installerar två eller flera mikrovågsugnar tillsammans måste du hålla 4 meter från en
en annan, annars kommer interferensen mellan dem att leda till felreaktion.
Inställningssätt ett:potentiometer
Det kan ta tid att justera värden innan de uppfyller ditt behov.
(1) Inställning av detektionsområde (känslighet)
Detektionsområde är termen som används för att beskriva radierna för den ungefärliga cirkeln som gjuter på
mark vid installation på höjden 2,5 m. För att vrida ratten helt moturs är det
minsta intervall, helt medurs är max.
Obs: Ovanstående detekteringsområde uppnås i fallet med en person som är mellan 1,6 m~1,7 m lång med mellanfigur och rör sig med en hastighet av 1,0~1,5m/sek. om personens resning, figur och rörelsehastighetsändring, kommer även detekteringsområdet att ändras.
Observera: när du använder denna produkt, vänligen justera känsligheten (detektionsområdet) till en lämpligt värde men det maximala för att undvika den onormala reaktionen som orsakas av det lätta upptäckt av fel rörelse av blåsande löv och gardiner, små djur eller störningar av elnät och elektrisk utrustning. Allt det ovan nämnda kommer att leda till felreaktion. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt, och sedan testa det. Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstestet, vänligen lämna induktionsområdet och förflytta dig inte till förhindra att sensorn arbetar kontinuerligt.
Vänlig påminnelse: när du installerar två eller flera mikrovågsugnar tillsammans måste du göra det håll 4 meter från varandra, annars kommer interferensen mellan dem att leda till fel reaktion.
Obs: justera inte de tre funktionella rattarna för mycket. Det beror på att de tre funktionella knoppar kopplades till komponenterna direkt, det finns en liten propp i varje av de tre komponenterna, när du justerar vreden från början till slut, kommer den överdrivna vridningen skada proppen, och leda till 360° non-stop vändning. Justeringsintervallsgränsen är 270°, var uppmärksam på detta.
(2) Tidsinställning
Fördröjningstiden kan ställas in mellan 10 sekunder och 12 minuter. Eventuell rörelse upptäckt
innan denna tid går ut kommer timern att startas om. Det rekommenderas att välja den kortaste
tid för att justera detektionsområdet och för att utföra gångtestet.
OBS: När ljuset släcks automatiskt tar det 4 sekunder innan sensorn är redo att detektera
en annan rörelse, det vill säga, endast en signal som detekteras 4 sekunder senare kan lampan tändas automatiskt.
Det är främst för justering av fördröjningstiden från det ögonblick signalen detekteras och tänds
auto-on tills lampan auto-off. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men du skulle
sänk fördröjningstiden bättre för att spara energi, eftersom mikrovågssensorn har
funktion av kontinuerlig avkänning, det vill säga varje rörelse som upptäcks före fördröjningstiden
förflutit kommer att starta om timern och lampan kommer att lysa endast om det finns en människa i detekteringen
räckvidd.
(3)Ljuskontrollinställning
Den kan definieras i intervallet 10~1000 LUX. Att vrida ratten helt moturs är
cirka 10 lux, helt medurs är cirka 1000 lux. När du justerar detektionszonen och
Om du utför gångtestet i dagsljus bör du vrida ratten helt medurs.
14-knapps fjärrkontroll FS14B
SET: fjärrkontrollens funktionsinställningsknapp , funktionsinställningsknapp. För att trycka på denna SET-knapp , och sedan är det giltigt för att starta fjärrkontrollfunktionen. Annars är fjärrkontrollen inte giltig. Obs: Du bör avsluta fjärrkontrollens inställning inom 1 minuter; mer än 1 minuter kommer den att låsas automatiskt, och mikrovågssensorn ger inget svar på fjärrkontroll. Om du inte avslutar fjärrkontrollens inställning inom 1 minut måste du trycka igen denna SET-knapp. När mikrovågssensorn ger svar på fjärrkontrollen, var och en När du trycker på knappen kommer indikatorn på produkten att blinka tre gånger snabbt. Om det finns är ingen blixt, det betyder att mikrovågssensorn inte tog emot signalen från fjärrkontrollen kontroller.
AUTO-läge: Tryck på denna knapp, produkten går in i det automatiska avkänningsläget, produkten fungerar enligt inställningsdata. När du behöver detta AUTO-läge bör du ställa in data. Känslighetsinställning: 2m-4m-6m-8m(radii.) Tidsfördröjningsinställning: 10S、3MIN、6MIN、12MIN. Luxinställning: 10LUX, 50LUX, 150LUX, 2000LUX. Välj varje inställning enligt dina önskemål. Obs: för att trycka på SET-tangenten innan du använder detta AUTO-läge. SET är nyckeln för att starta fjärrkontrollen fungera.
Följande situationer kommer att leda till felreaktion.
1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.
Fel och lösningen
| Fel | Orsak till misslyckande | Lösning |
| Belastningen fungerar inte. | Ljusbelysningen är felaktigt inställd. | Justera inställningen av lasten. |
| Lasten är trasig. | Ändra belastningen. | |
| Strömmen är avstängd. | Slå på strömmen. | |
| Belastningen fungerar hela tiden. | Det finns en kontinuerlig signal i området för detekteringen. | Kontrollera inställningarna för detektionsområdet. |
| Belastningen fungerar när ingen rörelsesignal detekteras. | Lampan är inte väl installerad så att sensorn inte kan upptäcka tillförlitliga signaler. | Justera om installationsplatsen. |
| Rörlig signal detekteras av sensorn (rörelse bakom väggen, förflyttning av små föremål, etc.) | Kontrollera inställningarna för detektionsområdet. | |
| Belastningen fungerar inte när en rörelsesignal detekteras. | Rörelsehastigheten är för hög eller det definierade detekteringsområdet är för litet. | Kontrollera inställningarna för detektionsområdet. |
● Vänligen bekräfta med professionell installation.
● Av säkerhetsskäl bör du stänga av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.
Denna manual är innehållet i produktprogrammeringen, vi kommer inte att meddela dig separat. Det är strängt förbjudet att kopiera innehållet i bruksanvisningen för något annat ändamål utan tillstånd från företaget.
