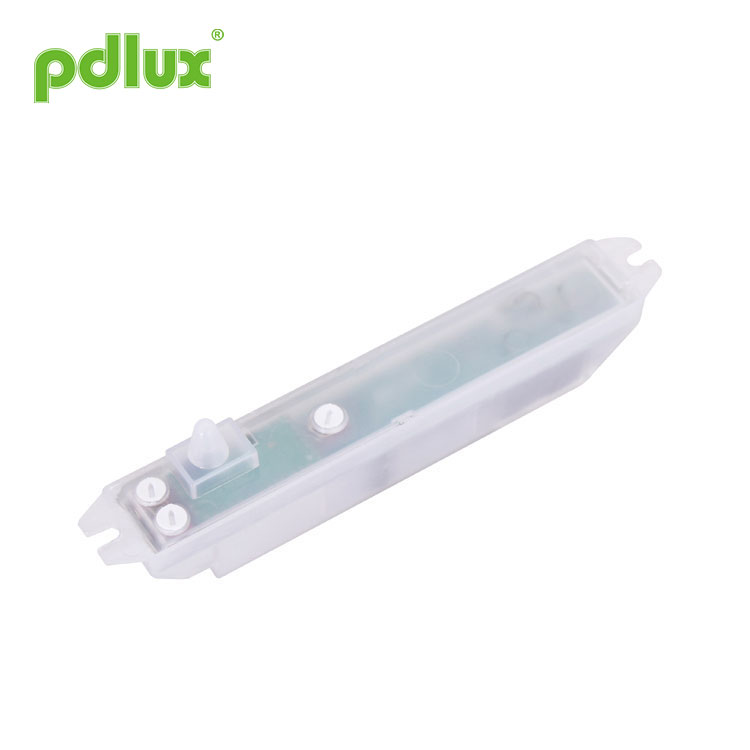

HF mikrovågssensor

HF-mikrovågssensor används i stor utsträckning i gångvägar, tvättrum, hissar, hushåll eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing. Den gäller för flera tekniska patent och är det perfekta valet för ditt intelligenta boende.

Modell:PD-MV1020

Skicka förfrågan

HF mikrovågssensor

Sammanfattning
Detta är en digital mikrovågssensor med hög precision vars detekteringsområde är 360° och arbetsfrekvensen är 5,8 GHz. Den är baserad på Doppler-principen som integrerar sändning och mottagning. Den använder MCU (Micro Control Unit) som avsevärt ökar dess precision och minskar dess felfrekvens. Den är känslig till utseendet och kompakt i strukturen. Den kan anslutas oberoende till lasterna eller enkelt installeras inuti belysningen med lampskärm av glas eller plast. Det används i stor utsträckning i gångar, tvättrum, hissar, hushåll eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing. Den gäller för flera tekniska patent och är det perfekta valet för ditt intelligenta boende.

Funktioner
1. Icke-strålningsskada: dess sändareffekt är lägre än 0,3 mW, vilket inte skadar människokroppen.
2.Pålitlig och stabil prestanda: den tillämpar RC-filtrering och digital filtrering i digital bearbetning. Det är också
använder den digitala nolltriggertekniken, det vill säga vid nollpunkten kopplas den automatiskt eller automatiskt från. Det
använder strömhanteringschip för att garantera dess stabila prestanda i 100-240V/AC.

Specifikationer

Strömkälla: 100-240VAC
Strömfrekvens: 50/60Hz
Överföringseffekt: <0,3mW
Nominell belastning:
1200W,Max,volfram(cosφ=1)(220-240VAC)
300W,Max,fluorescerande(cosφ=0,5)(220-240VAC)
600W,Max,volfram(cosφ=1)(100-130VAC)
150W,Max,fluorescerande(cosφ=0,5)(100-130VAC)
Arbetstemperatur: -15°C~+70°C

Skyddsnivå: IP20, Klass II
Installation sitta: inomhus, takmontering
HF-system: 5,8 GHz CW elektrisk våg, ISM-band
Detekteringsvinkel: 360° (takinstallation)
Detektionsområde: 1-8m (radi.)
(justerbar)(Takinstallation)
Tidsinställning: 8sek-12min, (justerbar)
Ljuskontroll: 10-1000LUX, (justerbar)
Strömförbrukning: ca 0,5W

Sensorinformation

Ansökningar
Mikrovågsugn kan penetrera glaset, plasten och träet, så mikrovågssensorn kan installeras inuti skärm av viss tjocklek av glas, plast eller trä. Till exempel, applikationen i belysning, endast om du gör anslutning enligt nedan kan du ändra den vanliga belysningen till autoavkännande belysning.

Anslutningsläge ett:
Anslut N, L med ström; Anslut N, L' med belastning.
Anslut belastningen till L’, belastningen kommer att fungera när signalen detekteras och slutar fungera under den förinställda fördröjningstiden när det inte finns några följande signaler.

Du kan också installera en eller flera inuti taket eller golvet för att styra hela passagen.
Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningen mellan dem att leda till felreaktion.

Inställningssätt ett:potentiometer
Det kan ta tid att justera värden innan de uppfyller ditt behov.

(1)Ljuskontrollinställning
Den kan definieras i intervallet 10~1000 LUX. Att vrida ratten helt moturs är cirka 10 lux, helt medurs är cirka 1000 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs.

(2) Tidsinställning

Det kan definieras från 8 sekunder (vrid helt moturs) till 12 minuter (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsområdet och för att utföra gångtestet.

NOTERA:När ljuset är automatiskt avstängt kommer det att ta 1 sekund innan sensorn är redo att detektera en annan rörelse, det vill säga endast en signal som detekteras 1 sekund senare kan ljuset tändas automatiskt.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och ljuset fortsätter att lysa endast om det finns en människa inom detektionsområdet.

(3) Inställning av detektionsområde (känslighet)

Detektionsområde är termen som används för att beskriva radierna för den ungefärliga cirkelgjutningen på marken när den installeras på en höjd av 2,5 m. Att vrida ratten helt moturs är det minsta området, helt medurs är det maximala.

Notera:Ovanstående detekteringsområde uppnås i fallet med en person som är mellan 1,6m~1,7m lång med mittenfigur och rör sig med en hastighet av 1,0~1,5m/sek. om personens kroppsbyggnad, figur och rörelsehastighet ändras, kommer detektionsområdet också att ändras.

Lägga märke till:när du använder den här produkten, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av lätt detektering av fel rörelse av blåsande löv och gardiner, små djur eller störningar av elnätet och elektrisk utrustning. Allt ovanstående leder till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Vänlig påminnelse:när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningen mellan dem att leda till felreaktion.

Notera:vänligen justera inte de tre funktionella rattarna för mycket. Det beror på att de tre funktionella rattarna var anslutna till komponenterna direkt, det finns en liten stopp i var och en av de tre komponenterna, när du justerar rattarna från början till slut kommer den överdrivna vridningen att skada proppen，och leda till 360° nonstop vända. Justeringsområdesgränsen är 270°, var uppmärksam på detta.

1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.

Fel och lösningen

Fel	Orsak till misslyckande	Lösning
Belastningen fungerar inte.	Ljusbelysningen är felaktigt inställd.	Justera inställningen av lasten.
	Lasten är trasig.	Ändra belastningen.
	Strömmen är avstängd.	Slå på strömmen.
Belastningen fungerar hela tiden.	Det finns en kontinuerlig signal i området för detekteringen.	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar när ingen rörelsesignal detekteras.	Lampan är inte väl installerad så att sensorn inte kan upptäcka tillförlitliga signaler.	Justera om installationsplatsen.
Belastningen fungerar när ingen rörelsesignal detekteras.	Rörlig signal detekteras av sensorn (rörelse bakom väggen, rörelse av små föremål, etc.)	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar inte när en rörelsesignal detekteras.	Rörelsehastigheten är för hög eller det definierade detekteringsområdet är för litet.	Kontrollera inställningarna för detektionsområdet.

● Vänligen bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
