Högkänslig Pdlux PD-V12H 24,125GHz högfrekvent mikrovågsdopplerradarsensormodul
Välkommen att köpa High Sensitivity Pdlux PD-V12H 24.125GHz högfrekvent mikrovågsdopplerradarsensormodul från oss. Varje förfrågan från kunder besvaras inom 24 timmar.
Modell:PD-V12
Skicka förfrågan
Högkänslig Pdlux PD-V12H 24,125GHz högfrekvent mikrovågsdopplerradarsensormodul
 |

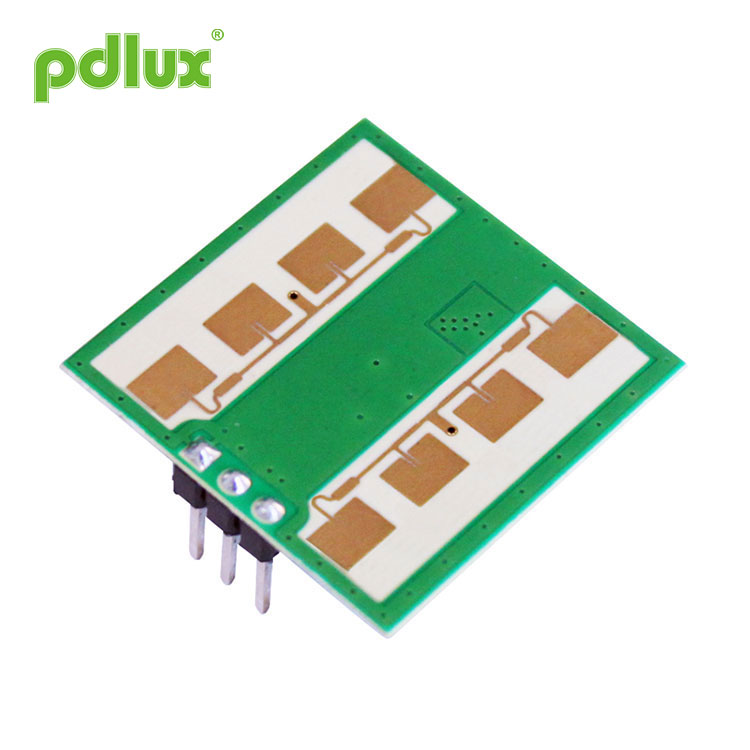

Tillämpning av högkänslig Pdlux PD-V12H 24,125GHz högfrekvent mikrovågsdopplerradarsensormodul ● Intelligent switch ● Vägghängd strömbrytare ● Upptäcka inkräktare PD-V12H 24,125 GHz mikrovågsrörelsesensor är en K-Band Bi-Static Doppler-transceivermodul. Det är en inbyggd resonatoroscillator (CRO). Den här modulen, PD-V12H, har en platt planantenn, lämplig för väggmontering. Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden. Denna modul är idealiskt lämpad för närvarosensor i automatiska belysningsbrytare. Den kan även användas för takmonterade inkräktare. Enligt EN 300440-V2.1.1、EN 62479：2010, RED-direktivet-2014/53/EU Enligt FCC Part 15.249Enligt EN 62321, ROHS-direktivet - 2011/65/EU Enligt REACH-direktivet - 1907/2006/EC |
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Matningsspänning |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Nuvarande förbrukning |
Icc |
25 |
42 |
45 |
mA |
|
Driftläge |
Drivs av PWM, den kan styra arbetsströmmen vid 3-15mA |
||||
|
Pulsbredd |
Tpuls |
10 |
μs |
||
|
Driftstemperatur |
Topp |
-30~+85 +100（Max.） |
℃ |
||
|
Förvaringstemperatur |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil tid |
|
<5 |
μSek |
||
|
Frekvensinställning |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Förvaring Luftfuktighet i omgivningen |
45%~65% |
RH |
|||
VARNING: Det faktiska detekteringsintervallet är relaterat till kretsens signalförstärkningsförstärkning, den övergripande layouten för PCBA och tröskeln för MCU.
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC- och CE-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
