MCU integrerad multifunktionell radarsensor

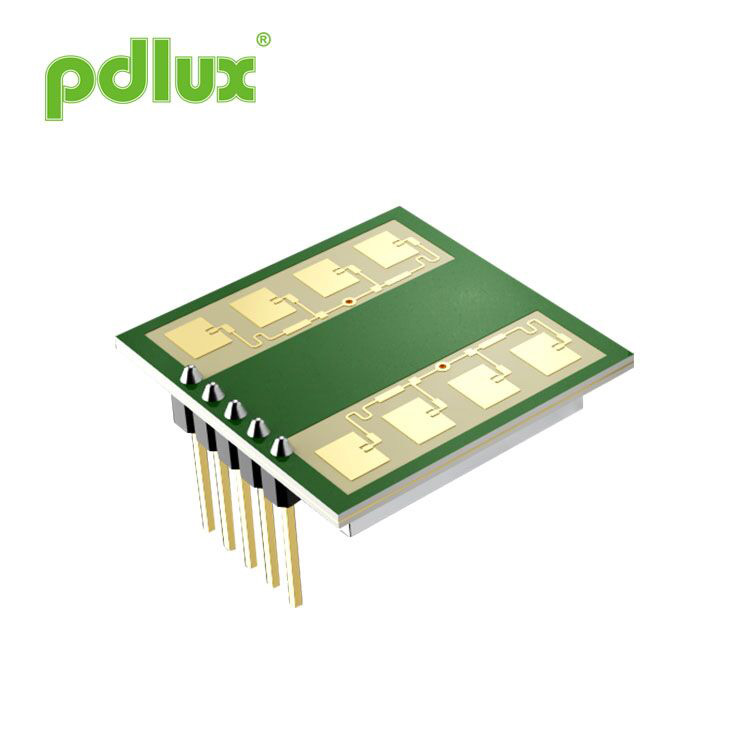

PD-V20SL är en multifunktionsradarsensor med en mittfrekvens på 24,125GHz, en multifunktionell kombinationsmodul utvecklad av PDLUX tekniska team. Modulen består av en mikrovågssensor, en signalförstärkare och en MCU. Modulen har en mängd olika lägesutgångar, vilket är bekvämt för olika användare att välja olika behov och tillämpa på olika produkter, vilket är en patenterad produkt som utvecklats oberoende av PDLUX. Kan direkt användas i automatisk dörrdetekteringsinduktion, säkerhetsdetekteringsinduktion, automatisk belysning induktion och andra produkter, upptäckt upplösning är mycket hög.

1. Sensorsignalutgång:
Det motsvarar den lågfrekventa signalen som matas ut direkt av sensorn utan någon bearbetning. Användaren behöver en extern signalförstärkarkrets för att använda denna utgångsport, och kan konfigurera förstärkarkretsen med olika prestanda enligt behov.

2. Förstärkt signalutgång:
Denna utgångsport har förstärkts av en 20Hz-330Hz lågpassförstärkningskrets (se bilaga). Användare som möter denna bandbredd kan direkt använda denna utgångsport, och genom denna förstärkningskrets utgångsport och en 20K potentiometer (potentiometer i serie med ett 1K-2K motstånd) kan justera känsligheten, vilket är mycket bekvämt.

Referenskrets


Obs: Den inbyggda förstärkarkretsen är standardkonfigurationen för denna modul, om bandbredden för denna förstärkarkrets inte räcker kan vi anpassa den efter användarens behov.

3. MCU-exekveringsutgång:Denna utgångsport är redan exekveringsutgångsporten efter att sensorn har förstärkts och bearbetats av MCU:n. Sensorn känner av objektets rörelse och matar ut en utgångspuls på 1 sekund (längden på utpulsen kan anpassas efter användarens behov). Den kan appliceras direkt på automatiska dörrsensorer och kan även appliceras på radardetektorprodukter som uppfyller detta krav. Denna utgångsport kan anslutas med ett 4,7K-motstånd för att driva lysdioden som en indikator.

4. applikationstips:
Eftersom PD-V20SL redan är en mobil detektering + signalförstärkningskrets + MCU en mängd olika utgångar, behöver användare bara lägga till en bra prestanda för strömförsörjningsdelen, en potentiometer plus ljusrörsindikatorlampa kan bilda en komplett automatisk dörrsensor. För att göra produktens prestanda stabil och pålitlig, har denna produkt relativt höga krav på strömförsörjningen, en stabil prestanda, liten rippelkoefficient, utmärkt anti-interferensprestanda hos strömförsörjningen är mycket viktigt.

4.1. Strömförsörjningskonfiguration: Följande bild är en bred spänningsomkopplande strömförsörjning. Ingångsspänningen kan vara direkt används i AC12V-24V-området, eller DC12V-35V-spänning. Kvaliteten på strömförsörjningen är mycket viktig, så kretskortet bör planeras noggrant när strömförsörjningen utformas, eftersom valet av en rimlig principkrets bara är en av dem, och fördelningen av komponenter på kretskortet och rationaliteten hos kabeldragningen ger olika prestanda. En välpresterande strömförsörjning har utmärkt anti-interferensprestanda och en extremt låg rippelkoefficient. Utmärkt strömförsörjning är grunden för stabil drift av PD-V20SL. Följande kretsar är endast för referens.


5. Reläutförandekrets
Denna del av kretsen väljs efter användarens behov. Konventionella automatiska dörrsensorer har olika styrning metoder och har olika styrspänningar, följande är referenskretsen för 12V relästyrning, och den kan också styras av MOS-rör, reed-relä, fotoelektrisk koppling, etc.



6. Lägg till en justeringspotentiometer för detektionskänslighet
För att kontrollera detekteringsavståndet kan PD-V20SL anslutas med en extern känslighetsjusteringspotentiometer, så att detekteringsavståndet kan styras inom lämpligt område genom potentiometern, anslutningsmetoden kan referera till följande anslutningsschema.


De olika komponenterna och tillämpningsscheman för PD-V20SL multifunktionella radarsensorprodukter introduceras ovan. I utöver ovanstående funktioner med oberoende användning kan den också vara sekundärutvecklad enligt de olika kraven av användare för funktioner, så att produkten kan anpassa olika funktioner efter användarnas individuella behov.

7. Anpassning av användarfunktioner
7.1. Anpassning av detekteringsfunktion:
Enkelt uttryckt betyder det vilken typ av produkt den används till. Till exempel, när den används i automatiska dörrsensorprodukter, MCU producerar en pulssignal, och användare med speciella krav kan beskriva kraven tydligt, och vi kan designa program enligt användarnas behov. Användare kan också ansluta MCU till pulsutgången och designa alla efterföljande funktioner av sig själva, vilket är bekvämt för användarna att anpassa.

7.2. För säkerhetssensorprodukter:
Kan användas för säkerhetsprodukter fler program, vi kan stödja användare oberoende utveckling; Eller så föreslår användaren en lösning kommer PDLUX att skriva programvaran enligt den lösning som användaren föreslagit.

7.3. För automatiska belysningsprodukter:
PD-V20SL kan skicka ut behoven hos enkla och lågkonfigurerade automatiska ljussensorer, och användare kan direkt konfigurera en epitaxiell exekveringskrets på MCU-utgångsporten för att bilda en enkel sensorkrets och produkter.

8. Stöd användare att utveckla personliga funktioner
PD-V20SL-modulen ger öppen programskrivningsfunktion. Det vill säga, användare kan skriva program enligt egenskaperna av sina egna produkter, och skriva direkt från 5 portar, och kan självständigt utveckla personliga funktioner och funktioner produkter och enkelt skriva ut de olika funktioner som användarna vill ha genom mjukvara.

9. Försiktighetsåtgärder
9.1. Uppmärksamhet bör ägnas åt skyddet av statisk elektricitet i produktionsprocessen.

9.2. Eftersom kretskortets tjocklek endast är 1,2 mm, kan stifthuvudet inte tvingas överdrivet, särskilt det överdrivna kraft på sidan kan lätt göra att den interna kretsen går sönder och skadar sensorn.

9.3. K-bands radarsensorer har speciella krav på husets material och tjocklek. Det allmänna skalmaterialet är gjord av ABS teknisk plast, med en tjocklek på 1,5-3 mm. Avståndet mellan sensorns planantenn och oss är 5-7 mm, som bör matchas och modifieras enligt den faktiska provinstallationen. Metallsköldar får inte användas på framsidan av sensorn, annars kommer sensorn inte att kunna upptäcka rörliga föremål framifrån ordentligt.

PD-V20SL förenklar produktutvecklingen. Produktdetekteringsupplösningen är hög, så länge som strömförsörjningen och ställdonet är utrustade efter behov, kan endast en del av PD-V20SL komplettera den automatiska dörrsensorn, säkerhetssensorn, automatiska induktionslampan. Dess strömförbrukning är bara en tredjedel av den för konventionella sensorer. Produktionsmetoden kan skräddarsys efter olika användares individuella behov, så att en kombinerad sensor kan producera olika funktioner.

Den kombinerade multifunktionella radarsensorn PD-V20SL är en produkt utvecklad och patenterad av PDLUX, och PDLUX kan ge teknisk support.
