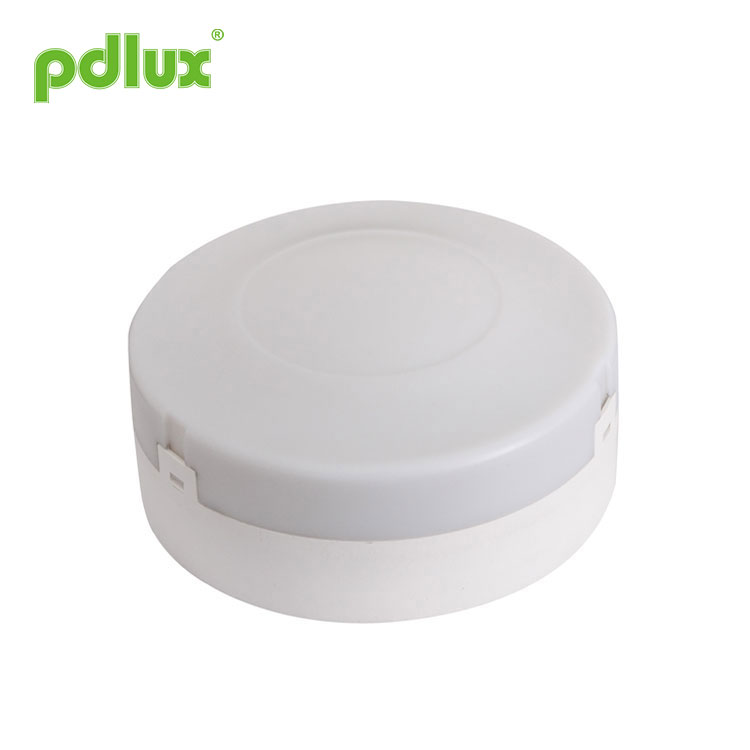

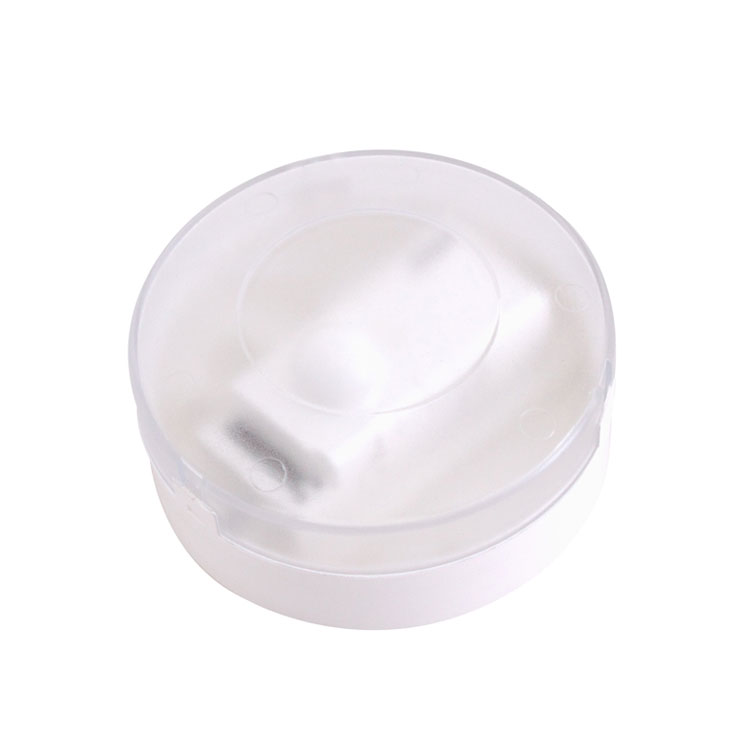

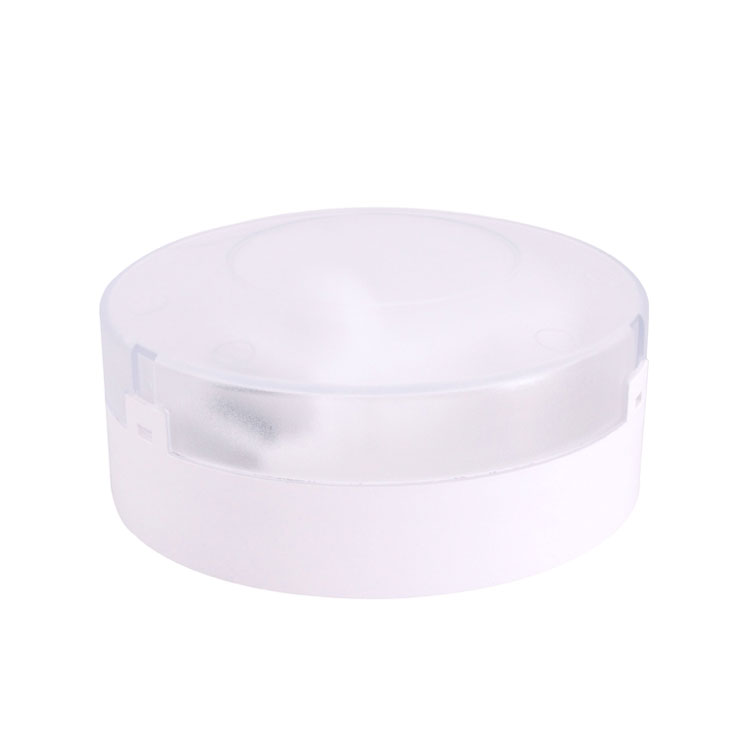

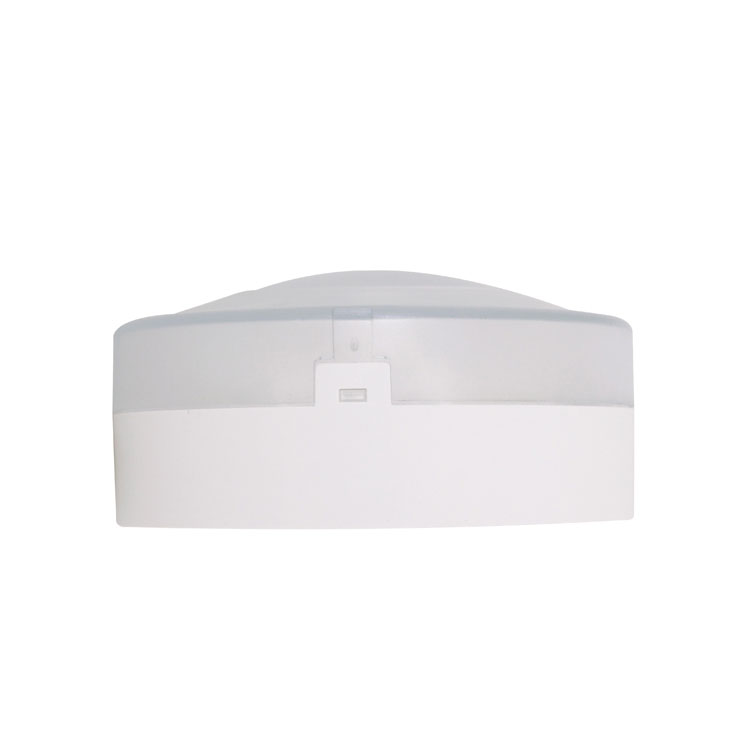

Mikrovågs Doppler radarsensor
Mikrovågsdopplerradarsensor är en sensor för rörliga objekt som kan detektera ett område på 360° och dess arbetsfrekvens är 5,8 G. Fördelen med denna produkt är stabilt arbetsläge (stabil arbetstemperatur: -15°C~+70°C), PD -MV1007A antar en mikrovågssensor (högfrekvent utgång <0,2mW), så att den är säker och presterar bättre än infraröd sensor.
Modell:PD-MV1007A
Skicka förfrågan
Mikrovågs Doppler radarsensor
Specifikationer
|
Strömkälla: 90-240V/AC Strömfrekvens: 50/60Hz Överföringseffekt: <0,2mW Nominell belastning: 1200W/5A,Max,volfram(cosφ=1)(220-240V/AC) 300W/2,5A,Max,fluorescerande(cosφ=0,5)(220-240V/AC) 600W/5A,Max,volfram(cosφ=1)(100-130V/AC) 150W/2,5A,Max,fluorescerande(cosφ=0,5)(100-130V/AC) |
Montering sitt: takmontering HF-system: 5,8 GHz CW elektrisk våg, ISM-band Arbetstemperatur: -15°C~+70°C Detekteringsvinkel: 360° Detektionsområde: 2m-5m-8m-10m (radii.), justerbar Tidsinställning: 6sek-1min-3min-5min-10min-15min, justerbar Ljuskontroll: <10LUX-100LUX-300LUX-2000LUX, justerbar Strömförbrukning: ca 0,5W |
| NOTERA:den här sensorns högfrekvensutgång är <0,2 mW – det vill säga bara en 5000 av överföringseffekten från en mobiltelefon eller utgången från en mikrovågsugn. |
|
Använda fält och introduktion
PD-MV1007A är en sensor för rörliga objekt som kan detektera ett område på 360° och dess arbetsfrekvens är 5,8 G. Fördelen med denna produkt är stabilt arbetsläge (stabil arbetstemperatur: -15°C~+70°C), PD- MV1007A använder en mikrovågssensor (högfrekvenseffekt<0,2mW), så att den är säker och presterar bättre än den infraröda sensorn.
Visas som diagram nedan: Genom att ställa in S1, S2, S3, S4, S5 för att ställa in fördröjningstiden för produkter, genom att ställa in S6, S7 för att ställa in detekteringsintervallet för produkter, genom att ställa in S8, S9, S10 för att ställa in ljuset -kontroll av produkter.
Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 6 sek och max 15 min. Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detekteringszonen och för att utföra gångtestet. Dra strömbrytaren till ON-positionen som "1", dra strömbrytaren till OFF-positionen som "0", byt plats och detekteringsområde för motsvarande tabellen är som följer:
Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden löper ut startar om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.
Inställning av detektionsområde (känslighet)
Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detekteringszonen som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, dra strömbrytaren till ON-positionen som "1", dra strömbrytaren till OFF position som "0", omkopplarplacering och detektionsområde för motsvarande tabell är som följer:
UPPMÄRKSAMHET:När du använder den här produkten, vänligen justera känsligheten till en lämplig position du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt på grund av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.
Lösningar för att förhindra att kraftnätets puls stör produkterna:
På grund av skillnaden mellan regionalt störkraftnätverk är störningspulsen osäker, så användaren rekommenderas inte att justera känsligheten till maxium vid användning.
Förslag: Installera och justera känsligheten på lämpligt avstånd med, ställ inte in maximal känslighet för att förhindra felaktig användning.
Ljuskontrollinställning
Den valda ljusresponströskeln kan vara oändligt från ca. 10-2000lux, dra strömbrytaren till ON-läget som "1", dra strömbrytaren till OFF-läget som "0", strömbrytarens placering och detektionsområdet för motsvarande tabell är följande:
1. Att installeras i det gungande föremålet kommer att leda till felfunktion.
2. Skakgardinen som blåses av vinden kommer att leda till felfunktion, välj lämplig installationsplats.
3. Att installeras på den plats där trafiken är upptagen leder till felfunktion.
4. Det kommer att leda till felfunktion när det finns gnistor från någon utrustning i närheten.
Felsökning
| Fel | Orsak till misslyckande | Lösning |
| Belastningen fungerar inte. | Ljusbelysningen är felaktigt inställd. | Justera inställningen av lasten. |
| Lasten är trasig. | Ändra belastningen. | |
| Strömmen är avstängd. | Slå på strömmen. | |
| Belastningen fungerar hela tiden. | Det finns en kontinuerlig signal i området för detekteringen. | Kontrollera inställningarna för detektionsområdet. |
| Belastningen fungerar när ingen rörelsesignal detekteras. | Lampan är inte väl installerad så att sensorn inte kan upptäcka tillförlitliga signaler. | Justera om installationsplatsen. |
| Rörlig signal detekteras av sensorn (rörelse bakom väggen, rörelse av små föremål, etc.) | Kontrollera inställningarna för detektionsområdet. | |
| Belastningen fungerar inte när en rörelsesignal detekteras. | Rörelsehastigheten är för hög eller det definierade detekteringsområdet är för litet. | Kontrollera inställningarna för detektionsområdet. |
Detektionsavståndet kan multipliceras för reflektion på mikrovågselektromagnetiska fält av metall- eller glasmaterial. Sänk därför känsligheten för att nå lämpligt detekteringsavstånd. Vrid aldrig SENS-ratten till maxvärdet för att undvika feldetektering. Även den omgivande miljön kommer att leda till felåtgärder, t.ex. bilarna som passerar eller de vandrande föremål som orsakas av vinden. Produkter bör installeras mer än 4 meter från varandra, annars kommer störningar mellan dem att orsaka felåtgärder.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat redundanta konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
