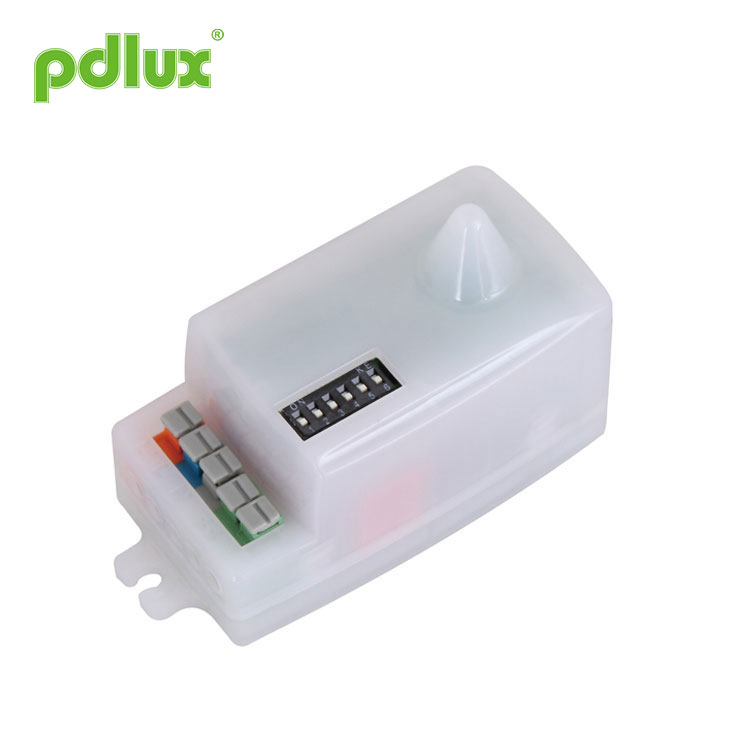

Mikrovågs Doppler Radar Rörelsesensor

Mikrovågs Doppler Radar Motion Sensor används allmänt i passagen, tvättrum, hissar, hushåll eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing. Den gäller för flera tekniska patent och är det perfekta valet för ditt intelligenta boende.

Modell:PD-MV1016A

Skicka förfrågan

Mikrovågs Doppler Radar Rörelsesensor

Sammanfattning
Detta är en digital mikrovågssensor med hög precision vars detekteringsområde är 360° och arbetsfrekvensen är 5,8 GHz. Den är baserad på Doppler-principen som integrerar sändning och mottagning. Den använder MCU (Micro Control Unit) som avsevärt ökar dess precision och minskar dess felfrekvens. Den är känslig till utseendet och kompakt i strukturen. Den kan anslutas oberoende till lasterna eller enkelt installeras inuti belysningen med lampskärm av glas eller plast. Det används i stor utsträckning i gångar, tvättrum, hissar, hushåll eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing. Den gäller för flera tekniska patent och är det perfekta valet för ditt intelligenta boende.

EN 61058-1:2002+A2:2008
EN 50317:2002
EN 301 489-1 V1.8.1(2008-04)
EN 301 489-3 V1.4.1(2002-08)
EN 300 440-1 V1.5.1(2009-03)
EN 300 440-2 V1.3.1(2009-03)

Funktioner
1. Icke-strålningsskada: dess sändareffekt är lägre än 0,3 mW, vilket inte skadar människokroppen.
2.Pålitlig och stabil prestanda: den tillämpar RC-filtrering och digital filtrering i digital bearbetning. Den använder också den digitala nolltriggertekniken, det vill säga vid nollpunkten kopplas den automatiskt eller automatiskt från. Den använder Tycos högeffektsrelä för att styra utsignalen, vilket säkerställer dess tillförlitliga prestanda. Den använder strömhanteringschip för att garantera dess stabila prestanda i 100-240V/AC.
3.Fjärrinställning: den är designad med fjärrfunktionen, det vill säga du kan förinställa dess funktion med DIP-omkopplare eller fjärrkontroll efter dina praktiska behov.
4. Långsamt på och av: den läggs till med PWM-styrd optisk kopplare som arbetar med den specialiserade kontrollerade kraften för att uppnå långsamt på och av, det vill säga när signalen detekteras kommer det styrda ljuset att vara långsamt på och kommer att släckas långsamt om det finns ingen signal detekteras under den förinställda fördröjningstiden. Det skyddar människan från olämpligheten som orsakas av det plötsliga ljuset eller mörkret.

Specifikationer

Strömkälla: 100-240V/AC
Strömfrekvens: 50/60Hz
Överföringseffekt: <0,3mW
Nominell belastning:
2400W/10A,Max,volfram(cosφ=1)(220-240V/AC)
1500W/8A,Max,fluorescerande(cosφ=0,5)(220-240V/AC)
1200W/10A,Max,volfram(cosφ=1)(100-130V/AC)
800W/8A,Max,fluorescerande(cosφ=0,5)(100-130V/AC)
Arbetstemperatur: -15°C~+70°C

Skyddsnivå: IP20, Klass II
Installation sitta: inomhus, takmontering
HF-system: 5,8 GHz CW elektrisk våg, ISM-band
Detekteringsvinkel: 360°
Detektionsområde: 1m-3m-6m-11m (radii.) (justerbar)
Tidsinställning: 8sek-1min-5min-12min, (justerbar)
Ljus kontroll:
10LUX-50LUX-200LUX-1000LUX, (justerbar)
Strömförbrukning: ca 0,5W

Sensorinformation

Ansökningar
Mikrovågsugn kan penetrera glaset, plasten och träet, så mikrovågssensorn kan installeras inuti skärm av viss tjocklek av glas, plast eller trä. Till exempel, applikationen i belysning, endast om du gör anslutning enligt nedan kan du ändra den vanliga belysningen till autoavkännande belysning.
< Anslut N, L med ström; Anslut N, L' med last. >

Ovanstående tillämpning inuti belysningen är en av flera praktiska användningsområden. Du kan också installera en eller flera inuti taket eller golvet för att styra hela passagen.
Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningen mellan dem att leda till felreaktion.

Inställningssätt ett:DIP-omkopplare

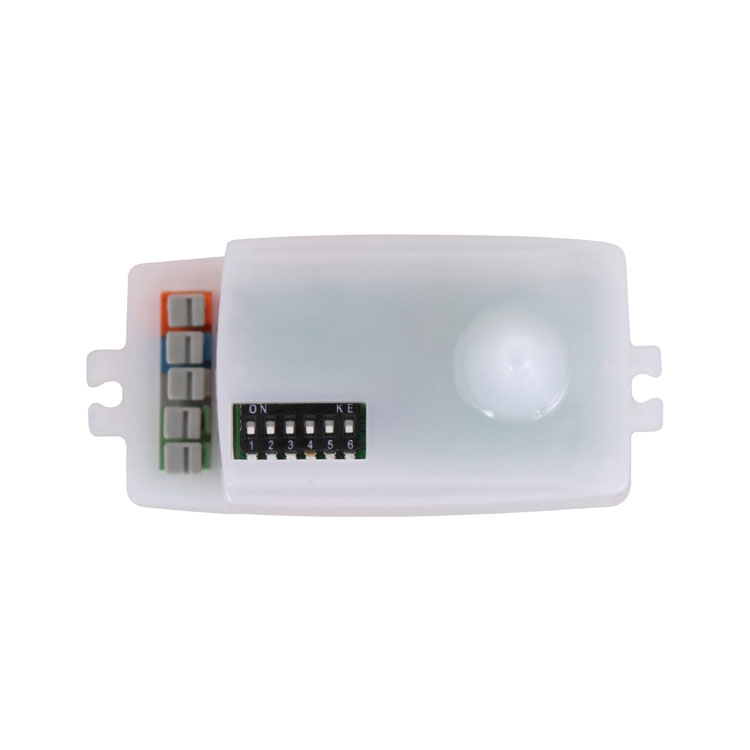

Som visas nedan, med S1,S2 för att ställa in ljusregleringsvärdet, S3,S4 fördröjningstiden, S5,S6 detektionsområdet. Det kan ta tid att justera värden innan de uppfyller ditt behov.

(1)Ljuskontrollinställning

Den kan definieras i intervallet 10~1000 LUX. Att ställa omkopplaren på ON är "1", till OFF är "2". Läs igenom den till höger visade motsvarande tabellen för omkopplarens läge till ljusregleringsvärdet.

(2) Tidsinställning
Den kan definieras från 8 sekunder till 12 minuter. Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsområdet och för att utföra gångtestet. Att ställa omkopplaren till ON är "1", till OFF är "2". Läs igenom den till höger visade motsvarande tabellen för omkopplarens läge till fördröjningstiden.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och ljuset fortsätter att lysa endast om det finns en människa inom detektionsområdet.

(3) Inställning av detektionsområde (känslighet)
Detektionsområde är termen som används för att beskriva radierna för den ungefär cirkelformade gjutningen på marken när den installeras på en höjd av 2,5 m. Att ställa omkopplaren på ON är "1", till OFF är "2". Läs igenom den till höger visade motsvarande tabellen för omkopplarens läge till detektionsområdet.

Lägga märke till:när du använder denna produkt, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av den lätta upptäckten av fel rörelse av blåsande löv och gardiner, små djur eller störningar av elnätet och elektrisk utrustning. Allt ovanstående kommer att leda till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan. Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstesten, lämna induktionsområdet och gör inte rörelse för att förhindra att sensorn fortsätter att arbeta.

Vänlig påminnelse:när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningen mellan dem att leda till felreaktion.

Inställningssätt två: Fjärrkontroll
PÅ: tryck PÅ, den anslutna lasten fortsätter att fungera i 6 timmar och växlar sedan automatiskt till AUTO-läge.
AV: tryck på OFF, den anslutna lasten kommer att vara avstängd i 6 timmar och växla sedan automatiskt till AUTO-läge.
AUTO: tryck på AUTO, sensorn går in i autodetekteringsläget, det vill säga när signalen detekteras och omgivande ljusintensitet är lägre än det förinställda värdet, fungerar belastningen.

Vänlig påminnelse:det finns två sätt att definiera dess funktion och den sista definitionen kommer att vara effektiv och fortfarande giltig även om sensorn startar om.

1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.

Fel och lösningen

Fel	Orsak till misslyckande	Lösning
Belastningen fungerar inte.	Ljusbelysningen är felaktigt inställd.	Justera inställningen av lasten.
	Lasten är trasig.	Ändra belastningen.
	Strömmen är avstängd.	Slå på strömmen.
Belastningen fungerar hela tiden.	Det finns en kontinuerlig signal i området för detekteringen.	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar när ingen rörelsesignal detekteras.	Lampan är inte väl installerad så att sensorn inte kan upptäcka tillförlitliga signaler.	Justera om installationsplatsen.
Belastningen fungerar när ingen rörelsesignal detekteras.	Rörlig signal detekteras av sensorn (rörelse bakom väggen, rörelse av små föremål, etc.)	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar inte när en rörelsesignal detekteras.	Rörelsehastigheten är för hög eller det definierade detekteringsområdet är för litet.	Kontrollera inställningarna för detektionsområdet.

● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
