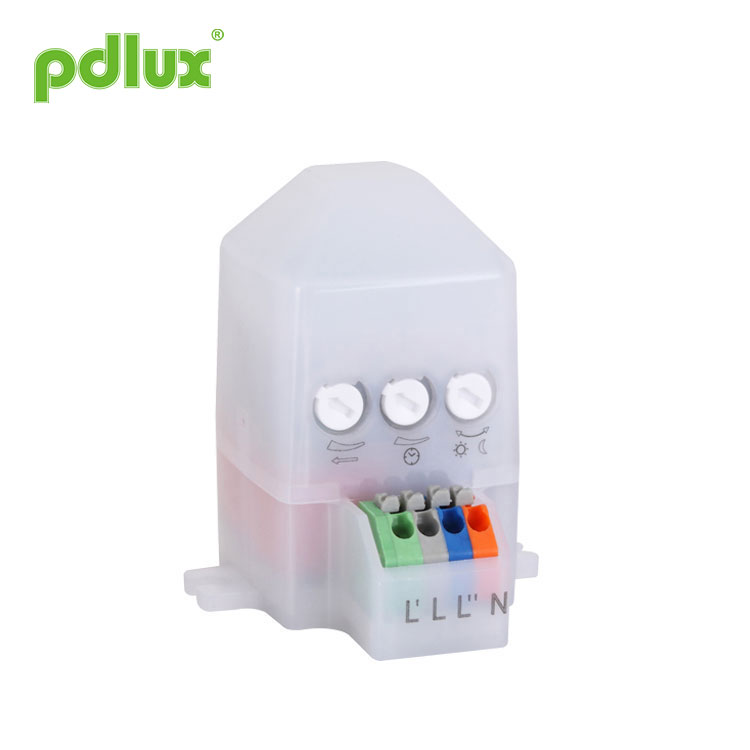

Mikrovågsrörelsedetektor

Microwave Motion Detector är en digital mikrovågssensor med hög precision vars detekteringsområde är 360° och arbetsfrekvensen är 5,8 GHz. Den är baserad på Doppler-principen som integrerar sändning och mottagning. Den använder MCU (Micro Control Unit) som avsevärt ökar dess precision och minskar dess felfrekvens. Den är känslig till utseendet och kompakt i strukturen.

Modell:PD-MV1017A

Skicka förfrågan

Mikrovågsrörelsedetektor

Sammanfattning
Detta är en digital mikrovågssensor med hög precision vars detekteringsområde är 360° och arbetsfrekvensen är 5,8 GHz. Den är baserad på Doppler-principen som integrerar sändning och mottagning. Den använder MCU (Micro Control Unit) som avsevärt ökar dess precision och minskar dess felfrekvens. Den är känslig till utseendet och kompakt i sin konstruktionföreläsning. Den kan anslutas oberoende till lasterna eller enkelt installeras inuti belysningen med lampskärm av glas eller plast. Det används i stor utsträckning i gångar, tvättrum, hissar, hushåll eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing. Den gäller för flera tekniska patent och är det perfekta valet för ditt intelligenta boende.

EN 61058-1:2002+A2:2008
EN 50317:2002
EN 301 489-1 V1.8.1(2008-04)
EN 301 489-3 V1.4.1(2002-08)
EN 300 440-1 V1.5.1(2009-03)
EN 300 440-2 V1.3.1(2009-03)

Funktioner
1. Icke-strålningsskada: dess sändareffekt är lägre än 0,3 mW, vilket inte skadar människokroppen.
2.Pålitlig och stabil prestanda: den tillämpar RC-filtrering och digital filtrering i digital bearbetning. Den använder också den digitala nolltriggertekniken, det vill säga vid nollpunkten kopplas den automatiskt eller automatiskt från. Den använder Tycos högeffektsrelä för att styra utsignalen, vilket säkerställer dess tillförlitliga prestanda. Den använder strömhanteringschip för att garantera dess stabila prestanda i 100-240V/AC.
3.Fjärrinställning: den är designad med fjärrfunktionen, det vill säga du kan förinställa dess funktion med potentiometer eller fjärrkontroll efter dina praktiska behov.

Specifikationer

Strömkälla: 100-240V/AC
Strömfrekvens: 50/60Hz
Överföringseffekt: <0,3mW
Nominell belastning:
2400W/10A,Max,volfram(cosφ=1)(220-240V/AC)
600W/5A,Max,fluorescerande(cosφ=0,5)(220-240V/AC)
1200W/10A,Max,volfram(cosφ=1)(100-130V/AC)
300W/5A,Max,fluorescerande(cosφ=0,5)(100-130V/AC)
Arbetstemperatur: -15°C~+70°C

Skyddsnivå: IP20, Klass II
Installation sitta: inomhus, takmontering
HF-system: 5,8 GHz CW elektrisk våg, ISM-band
Detekteringsvinkel: 360°
Detektionsområde: 1-11m (radii.) (justerbar)
Tidsinställning: 8sek-12min, (justerbar)
Ljuskontroll: 10-1000LUX, (justerbar)
Strömförbrukning: ca 0,5W

Sensorinformation

Ansökningar
Mikrovågsugn kan penetrera glaset, plasten och träet, så mikrovågssensorn kan installeras inuti skärm av viss tjocklek av glas, plast eller trä. Till exempel, applikationen i belysning, endast om du gör anslutning enligt nedan kan du ändra den vanliga belysningen till autoavkännande belysning.

Anslutningsläge ett:
Anslut N, L med ström; Anslut N, L' med belastning.
Anslut belastningen till L’, belastningen kommer att fungera när signalen detekteras och slutar fungera under den förinställda fördröjningstiden när det inte finns några följande signaler.

Anslutningsläge två:
Anslut N, L med ström; Anslut N, L'' med last.
Anslut belastningen till L'', belastningen kommer att fungera, när signal detekteras slutar belastningen att fungera.

Ovanstående tillämpning inuti belysningen är en av flera praktiska användningsområden. Du kan också installera en eller flera inuti taket eller golvet för att styra hela passagen.
Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningen mellan dem att leda till felreaktion.

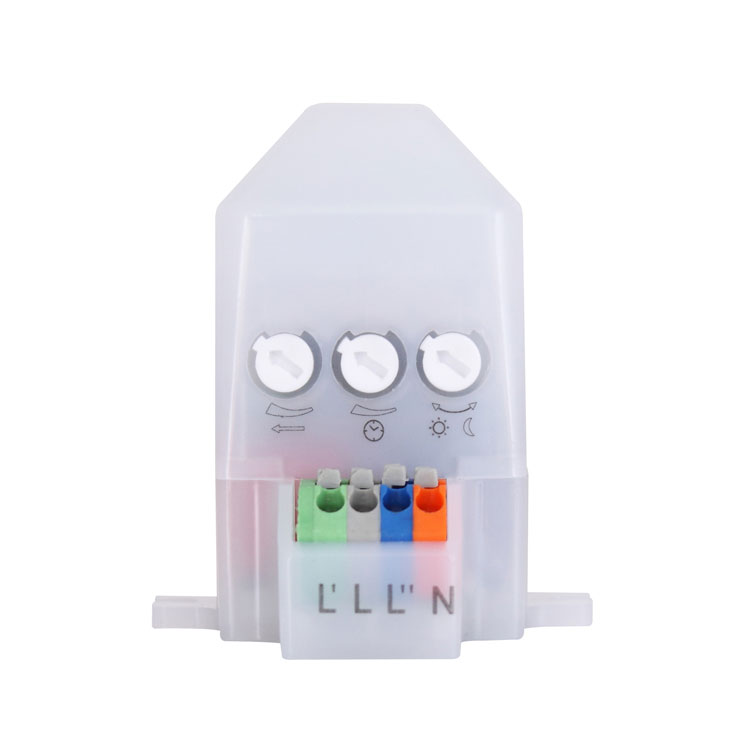

Inställningssätt ett:potentiometer

(1) Inställning av detektionsområde (känslighet)
	Detektionsområde är termen som används för att beskriva radierna för den ungefärliga cirkelgjutningen på marken när den installeras på en höjd av 2,5 m. Att vrida ratten helt moturs är det minsta området, helt medurs är det maximala.
Notera:Ovanstående detekteringsområde uppnås i fallet med en person som är mellan 1,6m~1,7m lång med mittenfigur och rör sig med en hastighet av 1,0~1,5m/sek. om personens kroppsbyggnad, figur och rörelsehastighet ändras, kommer detektionsområdet också att ändras. Lägga märke till:när du använder denna produkt, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av den lätta upptäckten av fel rörelse av blåsande löv och gardiner, små djur eller störningar av elnät och elektrisk utrustning. Allt ovanstående leder till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan. Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstestningen, lämna induktionsområdet och gör inte rörelse för att förhindra sensorn kontinuerligt arbete. Vänlig påminnelse:när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningen mellan dem att leda till felreaktion.
(2) Tidsinställning
	Det kan definieras från 8 sekunder (vrid helt moturs) till 12 minuter (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsområdet och för att utföra gångtestet.
NOTERA:När ljuset är automatiskt avstängt kommer det att ta 1 sekund innan sensorn är redo att detektera en annan rörelse, det vill säga endast en signal som detekteras 1 sekund senare kan ljuset tändas automatiskt. Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och ljuset fortsätter att lysa endast om det finns en människa inom detektionsområdet.
(3)Ljuskontrollinställning
	Den kan definieras i intervallet 10~1000 LUX. Att vrida ratten helt moturs är cirka 10 lux, helt medurs är cirka 1000 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs.
Notera:vänligen justera inte de tre funktionella rattarna för mycket. Det beror på att de tre funktionella rattarna var anslutna till komponenterna direkt, det finns en liten stopp i var och en av de tre komponenterna, när du justerar rattarna från början till slut kommer den överdrivna vridningen att skada proppen，och leda till 360° nonstop vända. Justeringsområdesgränsen är 270°, var uppmärksam på detta.
Inställningssätt två: Fjärrkontroll PÅ: tryck PÅ, den anslutna lasten fortsätter att fungera i 6 timmar och växlar sedan automatiskt till AUTO-läge. AV: tryck på OFF, den anslutna lasten kommer att vara avstängd i 6 timmar och växla sedan automatiskt till AUTO-läge. AUTO: tryck på AUTO, sensorn går in i autodetekteringsläget, det vill säga när signalen detekteras och omgivande ljusintensitet är lägre än det förinställda värdet, fungerar belastningen.

Vänlig påminnelse:det finns två sätt att definiera dess funktion och den sista definitionen kommer att vara effektiv och fortfarande giltig även om sensorn startar om.

1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.

Fel och lösningen

Fel	Orsak till misslyckande	Lösning
Belastningen fungerar inte.	Ljusbelysningen är felaktigt inställd.	Justera inställningen av lasten.
	Lasten är trasig.	Ändra belastningen.
	Strömmen är avstängd.	Slå på strömmen.
Belastningen fungerar hela tiden.	Det finns en kontinuerlig signal i området för detekteringen.	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar när ingen rörelsesignal detekteras.	Lampan är inte väl installerad så att sensorn inte kan upptäcka tillförlitliga signaler.	Justera om installationsplatsen.
Belastningen fungerar när ingen rörelsesignal detekteras.	Rörlig signal detekteras av sensorn (rörelse bakom väggen, rörelse av små föremål, etc.)	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar inte när en rörelsesignal detekteras.	Rörelsehastigheten är för hög eller det definierade detekteringsområdet är för litet.	Kontrollera inställningarna för detektionsområdet.

● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat redundanta konstruktioner och antagit säkerhet kvot för att undvika problem.

Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
