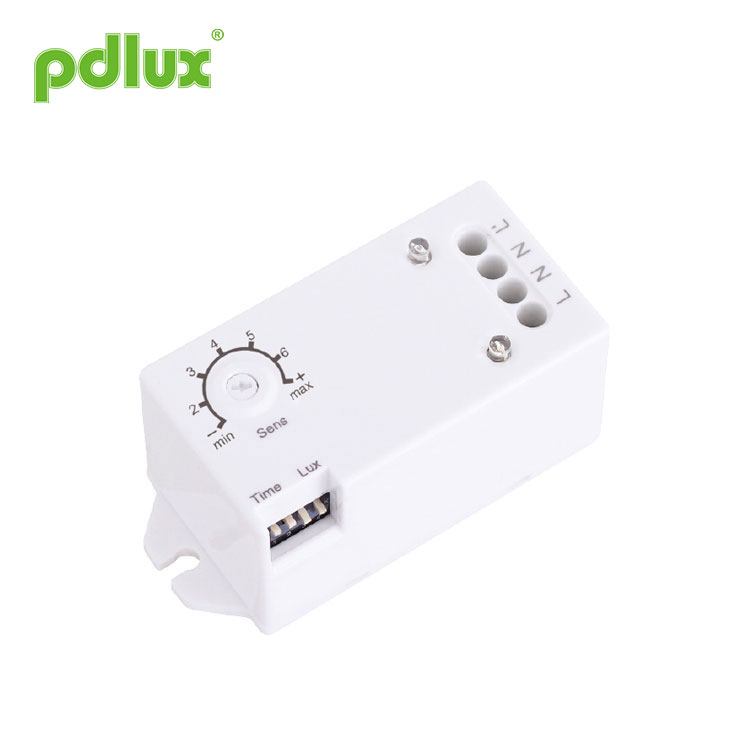

Mikrovågsradarrörelsesensor

Mikrovågsradarrörelsesensor används allmänt i passagen, tvättrum, hissar, hushåll eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing. Microwave Radar Motion Sensor ansöker om flera tekniska patent och är det perfekta valet för ditt intelligenta boende.

Modell:PD-MV1025(24G)

Skicka förfrågan

Mikrovågsradarrörelsesensor

Produktstorlek

Sammanfattning
Detta är en digital mikrovågssensor med hög precision vars detekteringsområde är 360° och arbetsfrekvensen är 24GHz. Den är baserad på Doppler-principen som integrerar sändning och mottagning. Den använder MCU (Micro Control Unit) som avsevärt ökar dess precision och minskar dess felfrekvens. Den är känslig till utseendet och kompakt i strukturen. Den kan anslutas oberoende till lasterna eller enkelt installeras inuti belysningen med lampskärm av glas eller plast. Det används allmänt i passagen, tvättrum, hissar, hushåll eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing. Det gäller flera tekniska patent och är det perfekta valet för ditt intelligenta boende.

Funktioner
1. Icke-strålningsskada: dess sändareffekt är lägre än 0,2 mW, vilket inte skadar människokroppen.
2.Pålitlig och stabil prestanda: den tillämpar RC-filtrering och digital filtrering i digital bearbetning. Den använder också den digitala nolltriggertekniken, det vill säga vid nollpunkten kopplas den automatiskt eller automatiskt från. Den använder Tycos högeffektsrelä för att styra utsignalen, vilket säkerställer dess tillförlitliga prestanda. Den använder strömhanteringschip för att garantera dess stabila prestanda i 100-240V/AC.

Sensorinformation

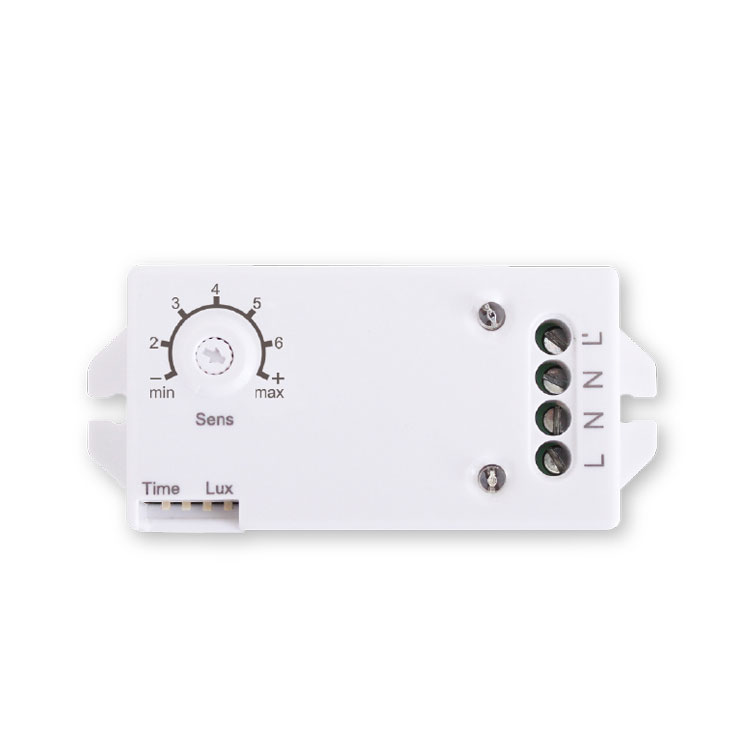

Inställningssätt: Vred / DIP-omkopplare

Specifikationer

Strömkälla: 100-240V/AC
Strömfrekvens: 50/60Hz
HF-system: 24,125 GHz CW elektrisk våg, ISM-band
Överföringseffekt: <0,2mW
Nominell belastning: 1200W/5A, Max, volfram (cosφ=1)
300W/2,5A,Max,fluorescerande(cosφ=0,5)
Skyddsnivå: IP20, Klass II

Detekteringsvinkel: 360°
Detektionsområde: 1-8m (radii.) (justerbar)
Tidsinställning: 8sek-2min-6min-12min, (justerbar)
Ljuskontroll: 10LUX-100LUX-150LUX- >2000LUX, (justerbar)
Installation sitta: inomhus, takmontering
Strömförbrukning: <0,5W
Arbetstemperatur: -15°C~+70°C

Inställning av detektionsområde (känslighet)
Detektionsområde är termen som används för att beskriva radierna för den ungefärliga cirkelgjutningen på marken när den installeras på en höjd av 2,5 m.
Att vrida ratten helt moturs är det minsta området, helt medurs är det maximala.

Observera: när du använder den här produkten, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av lätt detektering av fel rörelse av blåsande löv och gardiner, små djur eller störningar av kraft elnät och elutrustning. Alla ovanstående
nämnda kommer att leda till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan. Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstesten, lämna induktionsområdet och gör inte rörelse för att förhindra att sensorn fortsätter att arbeta.

Tidsinställning S1 S2
Den kan definieras från 8 sekunder till 12 minuter. Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsområdet och för att utföra gångtestet. Att ställa omkopplaren på ON är "1", till OFF är "0". Läs igenom den till höger visade motsvarande tabellen för omkopplarens läge till fördröjningstiden.
Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och ljuset fortsätter att lysa endast om det finns en människa inom detektionsområdet.

Ljuskontrollinställning
Den kan definieras i intervallet 10~>2000 LUX. Att ställa omkopplaren på ON är "1", till OFF är "0". Läs igenom den till höger visade motsvarande tabellen för omkopplarens läge till ljusregleringsvärdet.

Ansökningar
Mikrovågsugn kan penetrera glaset, plasten och träet, så mikrovågssensorn kan installeras inuti skärm av viss tjocklek av glas, plast eller trä. Till exempel, applikationen i belysning, endast om du gör anslutning enligt nedan kan du ändra den vanliga belysningen till autoavkännande belysning.

Applikationen inuti belysningen är en av flera praktiska användningsområden. Du kan också installera en eller flera inuti taket eller golvet för att styra hela passagen.
Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningen mellan dem att leda till felreaktion.

Fel	Orsak till misslyckande	Lösning
Belastningen fungerar inte.	Ljusbelysningen är felaktigt inställd.	Justera inställningen av lasten.
	Lasten är trasig.	Ändra belastningen.
	Strömmen är avstängd.	Slå på strömmen.
Belastningen fungerar hela tiden.	Det finns en kontinuerlig signal i området för detekteringen.	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar när ingen rörelsesignal detekteras.	Lampan är inte väl installerad så att sensorn inte kan upptäcka tillförlitliga signaler.	Justera om installationsplatsen.
Belastningen fungerar när ingen rörelsesignal detekteras.	Rörlig signal detekteras av sensorn (rörelse bakom väggen, rörelse av små föremål, etc.)	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar inte när en rörelsesignal detekteras.	Rörelsehastigheten är för hög eller det definierade detekteringsområdet är för litet.	Kontrollera inställningarna för detektionsområdet.

1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.

● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.
