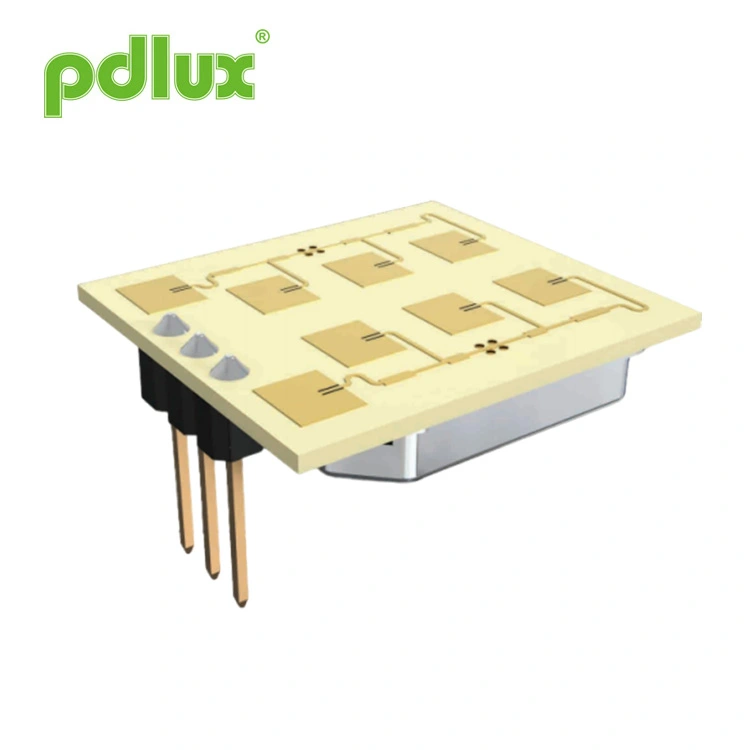

Millimeter-Wave 24GHz säkerhetsradarmodul
Pdlux levererar kvalitetsmillimetervåg 24GHz säkerhetsradarmodul tillverkad i Kina. Det är en K-bands smalvinklar, högpresterande vågsensor designad för beröringsfri handvågsaktivering, inkräktaredetektering och automatisk dörrkontroll. Med en avancerad förstärkarkrets och MCU-algoritm stöder den mångsidiga applikationsfunktioner som handsfree-omkopplare och entrésystem. Sensorn levererar tillförlitlig, fokuserad detektion samtidigt som den uppfyller internationella standarder inklusive EN 300440, FCC Part 15.249, RED, RoHS och REACH, vilket säkerställer säkerhets- och miljöansvar för olika säkerhets- och automationsbehov.
Modell:PD-V18-A
Skicka förfrågan
PD-V18-A 24,125 GHz mikrovågsrörelsesensor
Ansökan
Kontaktlös handvågssensor
Smal vinkel hög prestanda
Upptäcka inkräktare
Kontaktlös handvågssensor
Smal vinkel hög prestanda
Upptäcka inkräktare
PD-V18-A är en K-bands (24,125GHz) smalvinklar högpresterande våg
sensor. Med algoritmen för förstärkarkretsen och MCU, applikation
produkter med olika funktioner kan tillverkas.
Till exempel: den används för handviftande beröringsfri induktionsautomatik
dörrar, handviftande beröringsfria induktionsbrytare och annan applikation
produkter.
Enligt EN 300440-V2.1.1、EN 62479：2010
RED-direktivet - 2014/53/EU
Enligt FCC Part 15.249
Enligt EN 62321, ROHS-direktivet - 2011/65/EU
Enligt REACH-direktivet - 1907/2006/EC
RED-direktivet - 2014/53/EU
Enligt FCC Part 15.249
Enligt EN 62321, ROHS-direktivet - 2011/65/EU
Enligt REACH-direktivet - 1907/2006/EC

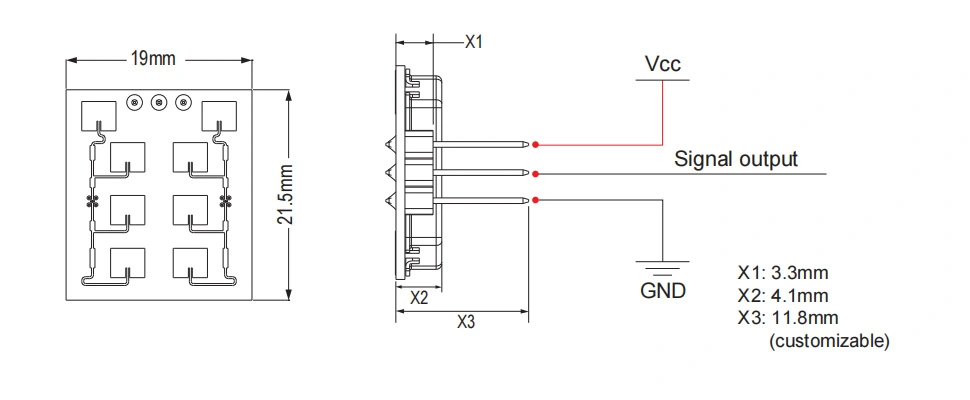

Produktstorlek
Tekniska parametrar
| Parameter | Anteckningar | Min | Typ | Max | Enheter |
| Matningsspänning | Vcc | 3.0 | 5.0 | 5.25 | V |
| Aktuell förbrukning | lcc | 20 | 30 | 35 | mA |
| Driftläge | Drivs av PWM, den kan styra arbetsströmmen vid 3-15mA | ||||
| Pulsbredd | Tpuls | 10 | μs | ||
| Driftstemperatur | Bästa | -30~+65 | ℃ | ||
| Förvaringstemperatur | Tstg | -10 | +60 | ℃ | |
| Stabil tid |
|
<5 |
|
μSek | |
| Buller | 3.5 | 4.5 | 4.5 | mVrms | |
| Frekvensinställning | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | Pout | <2,0 | <2,5 | <3,0 | mW |
| Förvaring Luftfuktighet i omgivningen | 45%~65% | RH | |||
VARNING: Det faktiska detekteringsområdet är relaterat till kretsens signalförstärkningsförstärkning, den övergripande layouten av PCBA:n och tröskeln för MCU.
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC- och CE-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift rekommenderas
