Människodetektionssensor för millimetervåg
Människodetektionssensor för millimetervåg, Använd FMCW för att upptäcka människor i ett specificerat område. Genom att kombinera radarsignalbehandling med noggrann mänsklig detekteringsalgoritm kan högkänslig mänsklig detektering uppnås, som kan detektera rörliga och stillastående mänskliga mål. Den biologiska närvaron (främst människokroppen) med egenskaper som andning och hjärtslag i detektionsområdet detekteras, så att människokroppen kan kännas utan kroppsrörelser, inklusive sovande människor.
Modell:PD-MV1022
Skicka förfrågan

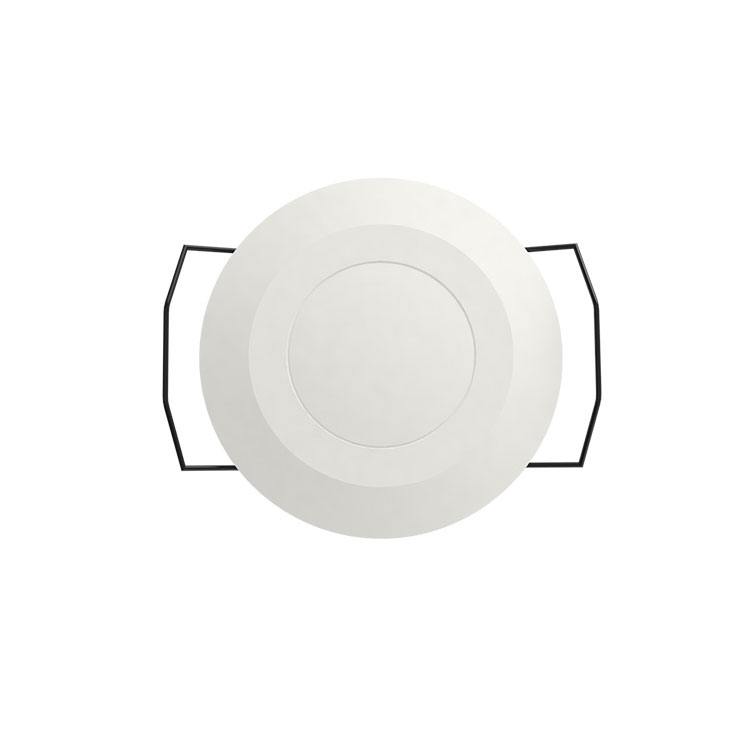

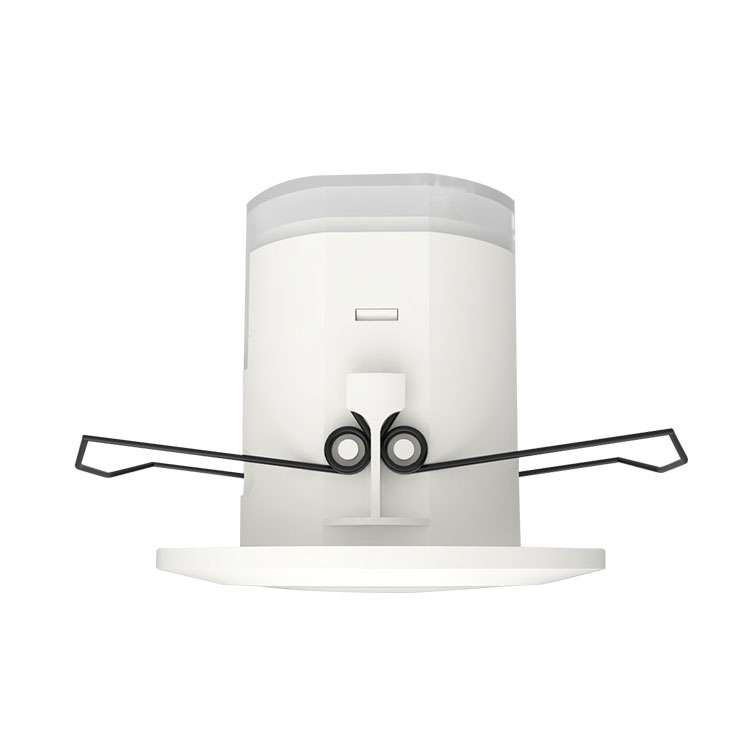

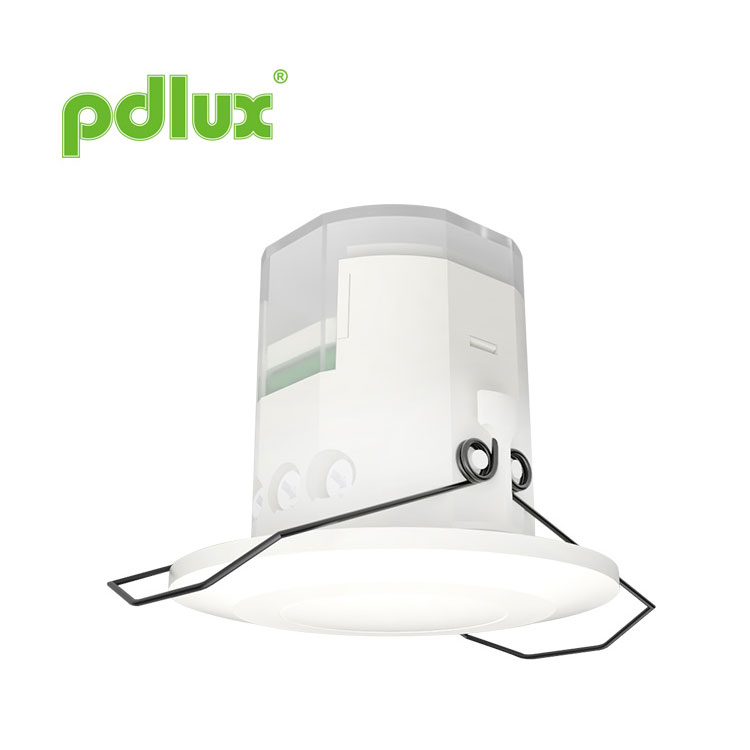

Människodetektionssensor för millimetervåg
Människans närvarodetektering mmWave Sensor PD-MV1022
Sammanfattning
Använd FMCW för att upptäcka personer i ett specifikt område. Genom att kombinera radarsignalbehandling med noggrann mänsklig detekteringsalgoritm kan högkänslig mänsklig detektering uppnås, som kan detektera rörliga och stillastående mänskliga mål. Den biologiska närvaron (främst människokroppen) med egenskaper som andning och hjärtslag i detektionsområdet detekteras, så att människokroppen kan kännas utan kroppsrörelser, inklusive sovande människor.
Drag
Livsnärvarodetektering: Upptäck orörlig sittande eller liggande människokropp. Flexibelt konfigurerbart: Konfigurera parametrar för varje räckvidd.
Undvik störningar: Detektera mål inom räckvidden noggrant och undvik störningar utifrån.
Överensstämmer med föreskrifter: Stöd snabb installation i enlighet med nationella och internationella föreskrifter.
Specifikationer
| Strömförsörjningsspänning | 100-240VAC |
| Strömfrekvens | 50/60Hz |
| Sändningseffekt | <0,2mW |
| Nominell belastning | 800 W Max volfram (220-240VAC) |
| 200W Max.fluorescerande & LED (220-240VAC) | |
| 400W Max.wolfram (100-130VAC) | |
| 100W Max.fluorescerande & LED (100-130VAC) | |
| Skyddsnivå | IP20, klass 2 |
| Installation sitta | inomhus, tak, vägg |
| HF-system | 24GHz FMCW-våg, ISM-band |
| Detektionsvinkel | 360° |
| Detektionsavstånd | 1,5-4m (linjärt avstånd mellan sond och människokropp) (justerbar) |
| Fördröjningsinställning | 5 sek-3 min, (justerbar) |
| Light control illumination | 2-2000LUX, (justerbar) |
| Energiförbrukning | <0,3W |
| Driftstemperatur | -15°C~+70°C |
Sensorinformation
Ansökningar
Mikrovågsugn kan penetrera glaset, plasten och träet, så mikrovågssensorn kan installeras inuti skärm av viss tjocklek av glas, plast eller trä. Till exempel, applikationen i belysning, endast om du gör anslutning enligt nedan kan du ändra den vanliga belysningen till autoavkännande belysning.
Anslut N, L med ström;
Anslut N, L’ med last.
Du kan installera en eller flera inuti taket eller golvet för att styra hela passagen.
Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningen mellan dem att leda till felreaktion.
Inställningssätt: potentiometer
（1） Ljuskontrollinställning
Den kan definieras i intervallet 2~2000 LUX. Att vrida ratten helt moturs är cirka 2 lux, helt medurs är cirka 2000 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs.
（2） Tidsinställning
Den kan definieras från 5 sek (vrid helt moturs) till 3 min (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsområdet och för att utföra gångtestet.
OBS: När ljuset är automatiskt avstängt kommer det att ta 1 sekund innan sensorn är redo att detektera en annan rörelse, det vill säga endast en signal som detekteras 1 sekund senare kan ljuset tändas automatiskt.
Korrekt användning av fördröjningsjustering: den används för att justera fördröjningstiden mellan ljuset på efter att sensorn detekterar närvaron av
människokroppen och den automatiska lampan släcks. Användare kan justera efter faktiska behov. Eftersom mikrovågsinduktionsprodukter har kontinuerlig induktionsfunktion, kort sagt, sensorn i fördröjningstiden före slutet av någon induktion, kommer systemet att återställa tid, så länge närvaron av människor i detektionsområdet, kommer ljuset inte att slockna .
（3） Inställning av detektionsområde (känslighet)
Detekteringsavståndet är minimum när du vrider moturs till botten och maximalt när du vrider medurs till botten. Det maximala avståndet för radardetekteringsmål är 4 m rakt avstånd mellan människokroppen och sensorn, och detekteringsräckvidden är 1,5-4m.
Obs: justera inte de tre funktionella rattarna för mycket. Det beror på att de tre funktionella rattarna var kopplade till komponenterna direkt, det finns en liten stopp i var och en av de tre komponenterna, när du justerar rattarna från början till slut kommer den överdrivna vridningen att skada proppen, och leda till 360° nonstop vända. Justeringsintervallsgränsen är 270°, var uppmärksam på detta..
Installation
Stäng av strömmen. Sätt in gängade rör i nätsladden och kontrollledningen.Anslut strömmen och lasten med sensorn enligt anslutningsdiagrammet.
Vrid vreden till de idealiska förhållandena (vänligen definiera inställningarna enligt ovanstående INSTÄLLNINGSSÄTT EN-del som nämnts.).
Följande situationer kommer att leda till felreaktion.
1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion.
Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktioner.
Följande situationer kommer att leda till felreaktion.
Fel och lösningen
| Fel | Orsak till misslyckande | Lösning |
| Belastningen fungerar inte. | Ljusbelysningen är felaktigt inställd. | Justera inställningen av lasten. |
| Lasten är trasig. | Ändra belastningen. | |
| Strömmen är avstängd. | Slå på strömmen. | |
| Belastningen fungerar hela tiden. | Det finns en kontinuerlig signal i området för detekteringen. | Kontrollera inställningarna för detektionsområdet. |
| Belastningen fungerar när ingen rörelsesignal detekteras. | Lampan är inte väl installerad så att sensorn inte kan upptäcka tillförlitliga signaler. | Justera om installationsplatsen. |
| Rörlig signal detekteras av sensorn (rörelse bakom väggen, rörelse av små föremål, etc.) | Kontrollera inställningarna för detektionsområdet. | |
| Det finns liv men belastningen fungerar inte | Det definierade detektionsområdet är för litet. | Kontrollera inställningarna för detektionsområdet. |
● Vänligen bekräfta med professionell installation.
● Av säkerhetsskäl, stäng av strömmen före installation och borttagning.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.
Denna handbok är för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande! Det är strängt förbjudet att kopiera innehållet i bruksanvisningen för något annat ändamål utan tillstånd från företaget.
