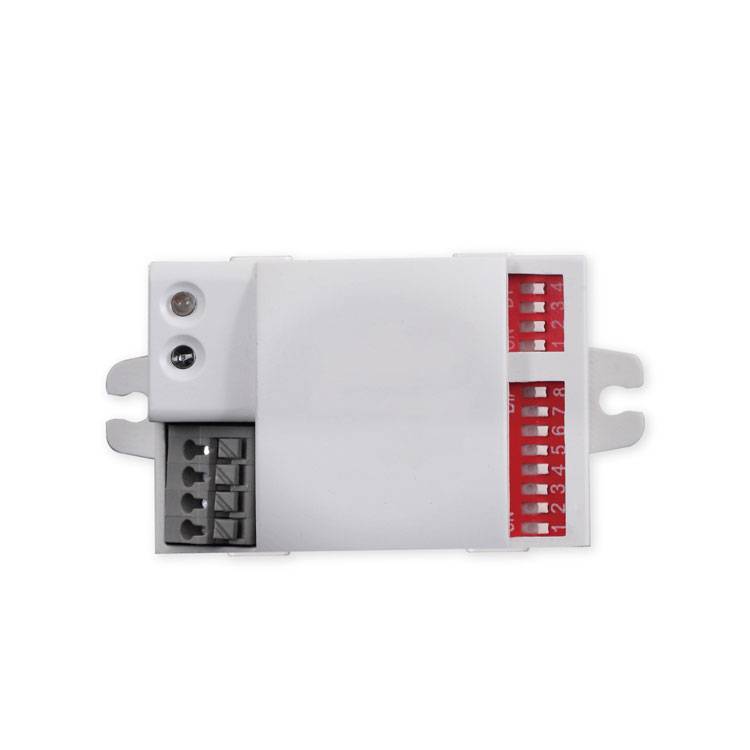

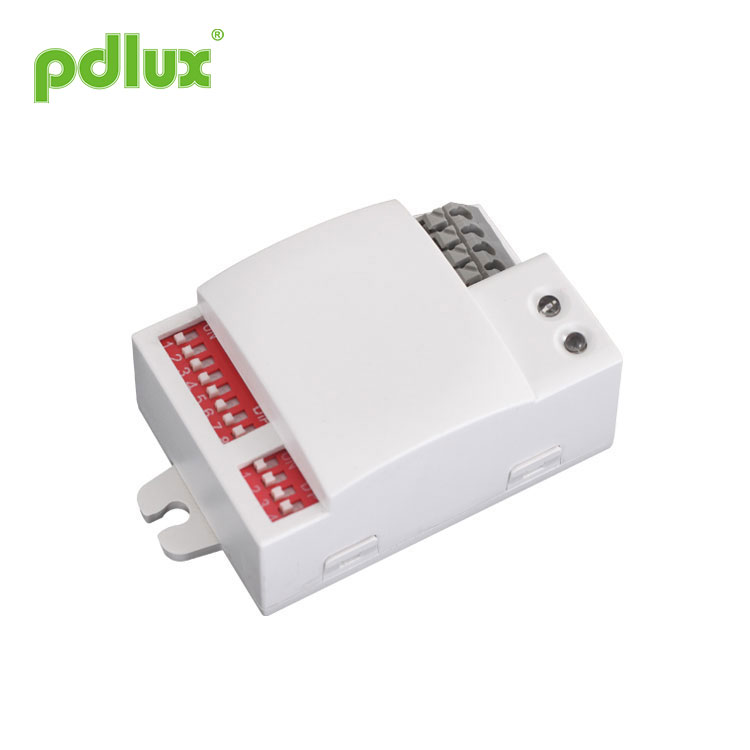

Mini HF-sensor

Mini HF-sensor kan installeras inuti produkten som är gjord av glas och plast eftersom dessa material har liten effekt på mikrovågsugn. Anslut produkten enligt nedan; du kan ändra ett vanligt ljus till ett automatiskt ljus.

Modell:Mini HF Sensor

Skicka förfrågan

Mini HF-sensor

Specifikationer

Strömkälla: 220-240VAC

Strömfrekvens: 50Hz

Nominell belastning: 500W Max.

(220VAC volfram cosφ=1)

200W Max.

(220VAC fluorescerande cosφ=0,5)

HF-system: 5,8 GHz CW-radar, ISM-band

Installation sits: Takmontage, Väggmontage

Överföringseffekt: <0,2mW

Detekteringsvinkel: 360° (takinstallation)

180° (vägginstallation)

Detektionsområde: 2-10m (radii.) (justerbar)

Tidsinställning: 6 sek/1 min/5 min/10 min/20 min (justerbar)

Ljuskontroll: ≤10LUX/25LUX/50LUX/150LUX/2000LUX

(justerbar)

Standby-ström: Ca. 0,5W

Notera:den högfrekventa utgången av

den här sensorn är <0,2mW - det är bara en

5000 av överföringseffekten för en

mobiltelefon eller utgången av en

mikrovågsugn.

Sensorinformation

Använda fält och introduktion

PD-MV1001 är en rörliga objektsensor som kan detektera ett område på 360° och dess arbetsfrekvens är 5,8 G. Fördelen med denna produkt är stabilt arbetsläge (stabil arbetstemperatur: -15°C~+70°C), PD-MV1001 adopterar en mikrovågssensor (högfrekvent effekt<0,2mW), så att den är säker och presterar bättre än infraröd sensor.

Det kan installeras inuti en produkt som är gjord av glas och plast eftersom dessa material har liten effekt på mikrovågsugn. Anslut produkten enligt nedan; du kan ändra ett vanligt ljus till ett automatiskt ljus.

Används i takljus

Denna produkt kan användas inom fler områden än i exemplen ovan.

Du kan också installera aPD-MV1001 i taket direkt för att styra en gång. Det finns inget problem.

Denna produkt kommer troget att vänta på dig. Den tänder ljuset automatiskt när du går förbi och släcker ljuset automatiskt när du lämnar. Du kan ställa in stängningsfördröjningen

för att möta dina behov. Till exempel kan du justera TIME-reglaget för att välja fördröjningstiden 6sec~20min när du tror att du kommer tillbaka om 10min. TIME skjutreglaget är som följer (Håll dig borta från detekteringszonen efter att ha justerat testtiden eller att detekteringstiden kommer att vara felaktig när något rörligt föremål detekteras igen av produkten).

Parameterinställning

Ljuskontrollinställning L1 L2 L3 L4

Den valda ljusresponströskeln kan vara oändligt från ca. 10-2000lux, dra strömbrytaren till ON-positionen som "1", dra strömbrytaren till OFF-läget som "0", strömbrytarens placering och detektionsområdet för motsvarande tabell är som följer:

Detektionsintervallinställning S1 S2 S3 S4

Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detekteringszonen som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, dra strömbrytaren till ON position som ”1”, dra switch till OFF position som ”0”, växlingsplats och detektionsintervall för motsvarande tabell är som följer:

Lägga märke till:när du använder denna produkt, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av den lätta upptäckten av fel rörelse av blåsande löv och gardiner, små djur eller störningar av elnätet och elektrisk utrustning. Allt ovanstående kommer att leda till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningen mellan dem att leda till felreaktion.

Tidsinställning S5 S6 S7 S8

Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 6sek och max 20min. Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detekteringszonen och för att utföra gångtestet. Dra strömbrytaren till ON-positionen som "1", dra strömbrytaren till OFF-positionen som "0", strömbrytarens plats och detektionsområdet för motsvarande tabellen är som följer:

Det är huvudsakligen för justering av fördröjningstiden från det ögonblicket signalen upptäcks och ljus automatiskt på tills ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen av kontinuerlig avkänning, det vill säga alla rörelser som upptäcks innan fördröjningstiden går startar om timern och ljuset kommer att. endast om det finns människor i detektionsintervallet.

Fel och lösningen

Fel	Orsak till misslyckande	Lösning
Belastningen fungerar inte.	Ljusbelysningen är felaktigt inställd.	Justera inställningen för belastningen.
	Lasten är trasig.	Ändra belastningen.
	Strömmen är avstängd.	Slå på strömmen.
Belastningen fungerar hela tiden.	Det finns en kontinuerlig signal i detektionsområdet.	Kontrollera inställningarna för detektionsområde.
Belastningen fungerar när ingen rörelsesignal detekteras.	Lampan har inte installerats så bra så att sensorn inte kan upptäcka pålitliga signaler.	Justera installationsplatsen igen.
Belastningen fungerar när ingen rörelsesignal detekteras.	Rörlig signal upptäcks av sensorn (rörelse bakom väggen, rörelsen av små objekt, etc.)	Kontrollera inställningarna för detektionsområdet.
Belastningen fungerar inte när en rörelsesignal detekteras.	Rörelsehastigheten är för hög eller det definierade detektionsområdet är för litet.	Kontrollera inställningarna för detektionsområdet.

● Bekräfta med prefessionell installation.

● Av säkerhetsskäl bör du stänga av strömmen före installation och borttagning.

● Alla förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Vi är angelägna om att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.

Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
