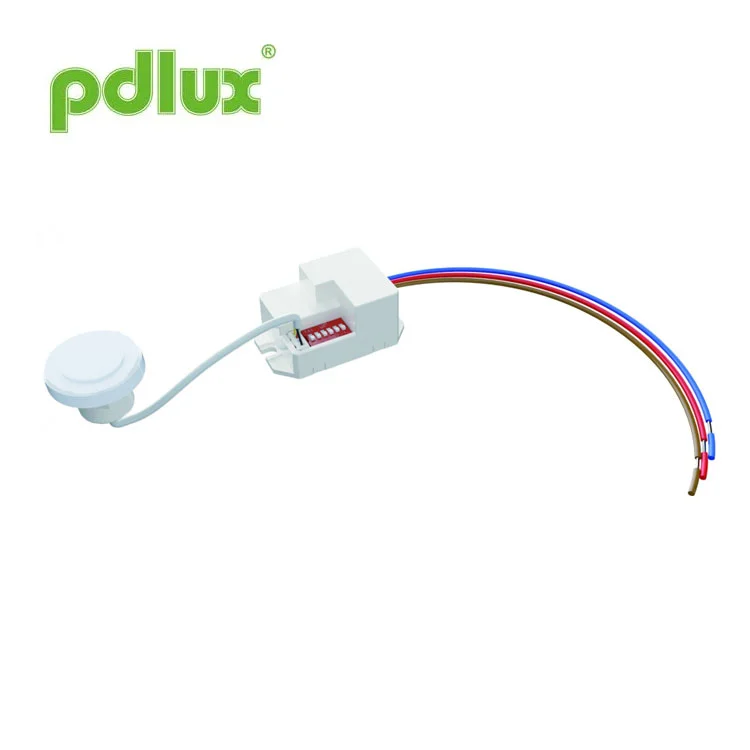

Ny 5,8 GHz mikrovågssensor med rund huvud för smala korridorer och trappor
Modell:PD-MB15F
Skicka förfrågan

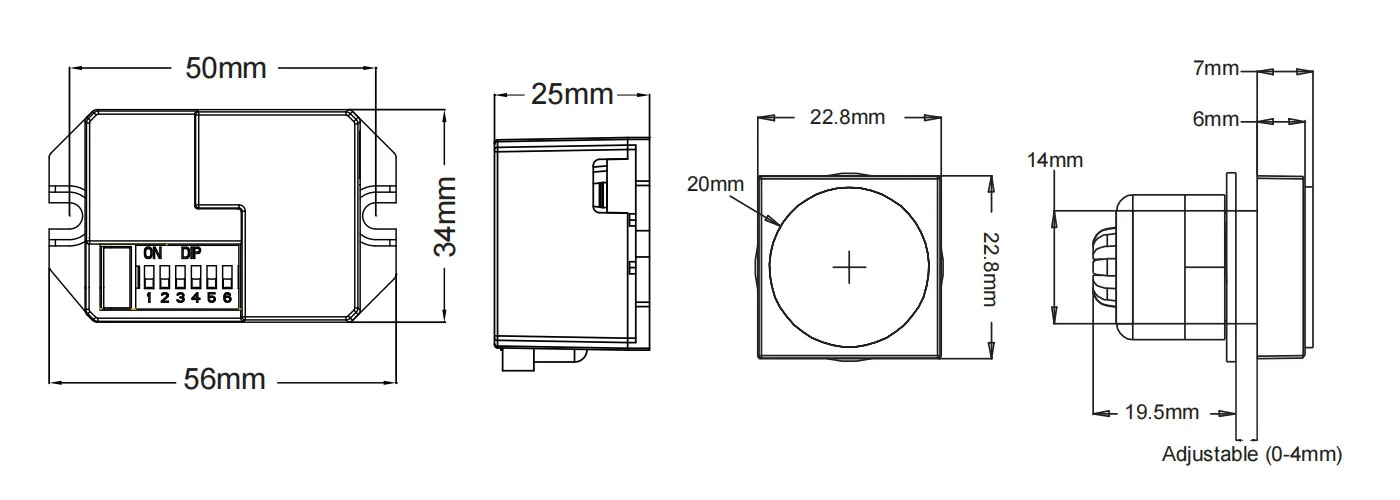

Produktstorlek
Sammanfattning
Detta är en digital mikrovågssensor med hög precision vars detekteringsområde är 360° och arbetsfrekvensen är 5,8 GHz. Den är baserad på Doppler-principen som integrerar sändning och mottagning. Den använder MCU (Micro Control Unit) som avsevärt ökar dess precision och minskar dess felfrekvens. Den är känslig till utseendet och kompakt i strukturen. Den kan anslutas oberoende till lasterna eller enkelt installeras inuti belysningen med lampskärm gjord av glas eller plast. Det används i stor utsträckning i gångar, tvättrum, hissar, hushåll eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing.
Drag
1. Icke-strålningsskada: dess sändareffekt är lägre än 0,2 mW, vilket inte skadar människokroppen.
2. Stark anti-interferensförmåga, kan fungera i temperaturintervallet -15 ℃ -+70 ℃.
3. Frekvensen är konstant och frekvensdriften kommer inte att inträffa i frekvensområdet.

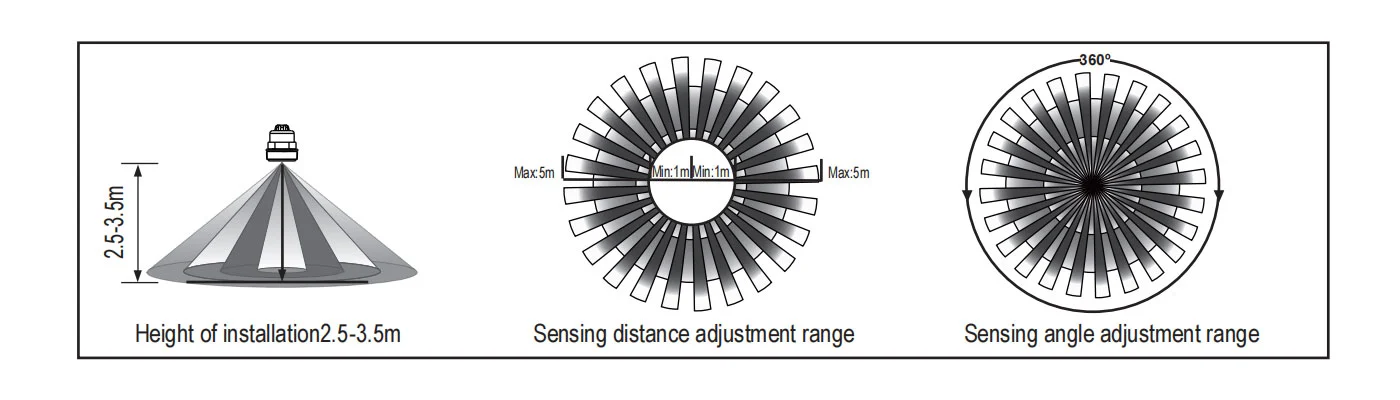

Sensorinformation

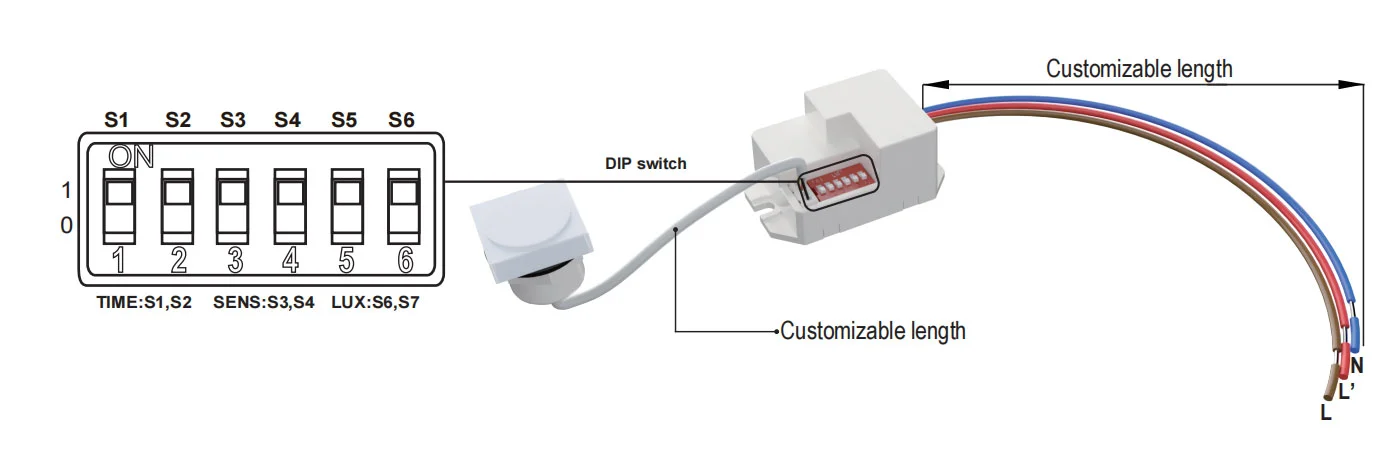

Inställningssätt: DIP-omkopplare
Specifikationer
=| Strömkälla | 220-240VAC |
| Strömfrekvens | 50 Hz |
| HF-system | 5,8GHz (Centerfrekvens) CW elektrisk våg, ISM-band |
| Nominell belastning | 800W Max.volfram 200W Max.fluorescerande& LED |
| Skyddsnivå | IP20, Klass II |
| Installation sitta | inomhus, takmontering |
| Överföringseffekt | <0,2mW |
| Detekteringsvinkel | 360° |
| Detektionsområde | 1m-2m-4m-5m (radii.) (justerbar) |
| Tidsinställning | 8sek-3min-10min-15min, (justerbar) |
| Ljuskontroll | 10LUX-50LUX- >2000LUX, (justerbar |
| Energiförbrukning | ca 0,5W |
| Arbetstemperatur | -15°C~+70°C |

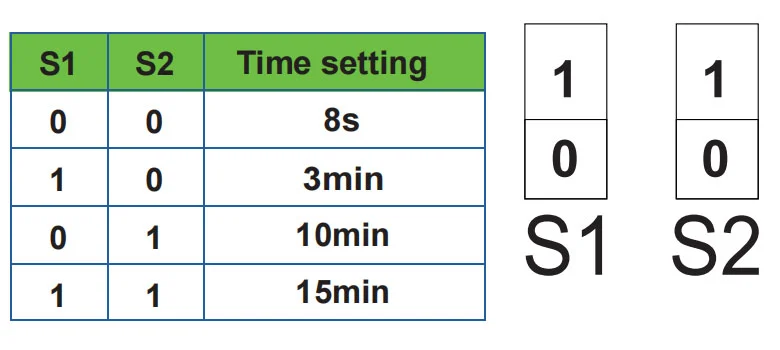

Tidsinställning S1 S2
Det kan definieras som 8 sekunder till 15 minuter. Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsområdet och för att utföra gångtestet. Att ställa omkopplaren på ON är "1", till OFF är "0".
Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att du sänker fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och ljuset lyser bara om det finns en människa i detektionsområdet.

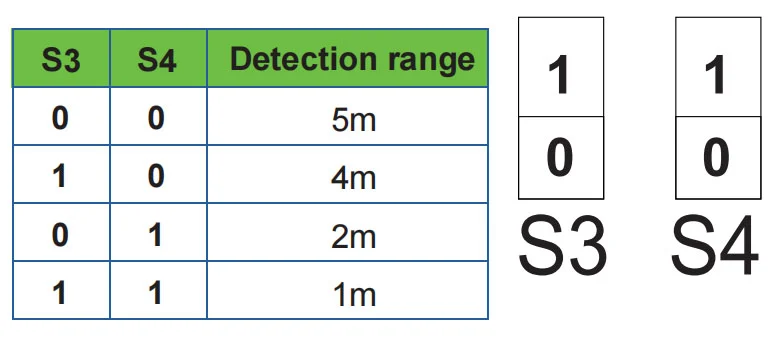

Inställning av detektionsområde (känslighet) S3 S4
Detektionsområde är termen som används för att beskriva radierna för den ungefärliga cirkelgjutningen på marken när den installeras på en höjd av 3 m. Att ställa omkopplaren på ON är "1", till OFF är "0".
Observera: när du använder den här produkten, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av den lätta upptäckten av fel rörelse av blåsande löv och gardiner, små djur eller störningar av elnät och elektrisk utrustning. Allt ovanstående leder till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan. Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstestet, vänligen lämna induktionsområdet och gör inte rörelse för att förhindra att sensorn fortsätter att arbeta.

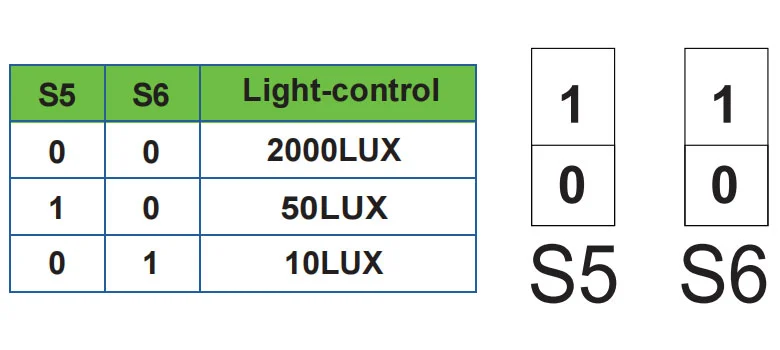

Ljusstyrningsinställning S5 S6
Den kan definieras i intervallet 10~>2000 LUX. Till ställ omkopplaren på ON är "1", till OFF är "0".
Denna handbok är för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Det är strängt förbjudet att kopiera innehållet i bruksanvisningen för något annat ändamål utan tillstånd från företaget
| Fel | Orsak till misslyckande | Lösning |
| Belastningen fungerar inte. | Ljusbelysningen är felaktigt inställd. | Justera inställningen av lasten. |
| Lasten är trasig. | Ändra belastningen. | |
| Strömmen är avstängd. | Slå på strömmen. | |
| Belastningen fungerar hela tiden. | Det finns en kontinuerlig signal i området för detekteringen. | Kontrollera inställningarna för detektionsområde. |
| Belastningen fungerar när den finns ingen rörelsesignal upptäckt. | Lampan är inte väl installerad så att sensorn misslyckas upptäcka tillförlitliga signaler. | Justera installationsplatsen igen. |
| Rörlig signal detekteras av sensorn (rörelse bakom väggen, förflyttning av små föremål, etc.) | Kontrollera inställningarna för detektionsområdet. | |
| Belastningen fungerar inte när en rörelsesignal detekteras. | Rörelsehastigheten är för hög eller det definierade detekteringsområdet är för litet. | Kontrollera inställningarna för detektionsområdet. |
Varning! Följande situationer kommer att leda till felreaktion.
1. Att installeras på det gungande föremålet kommer att leda till felreaktion.
2. Skakgardinen som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3. Att installeras där trafiken är upptagen leder till felreaktion.
4. Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.
● Bekräfta med professionell installation.
● Av säkerhetsskäl bör du stänga av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.
