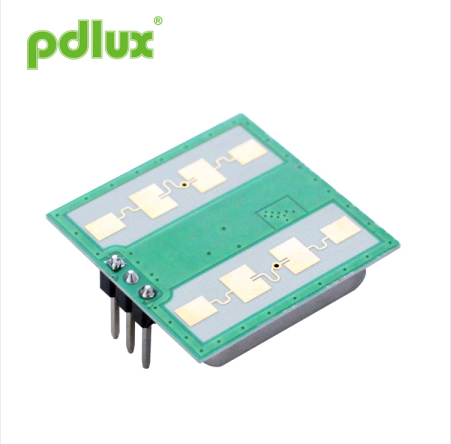

OEM/ODM 24,125 GHz mikrovågsdopplersensor CDM324
OEM/ODM 24,125 GHz mikrovågsdopplersensor CDM324 är en K-Band Bi-Static Doppler-sändtagaremodul. Det är en inbyggd resonatoroscillator (CRO). Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PD-V11
Skicka förfrågan
OEM/ODM 24,125 GHz mikrovågsdopplersensor CDM324
 |
Tillämpning av OEM/ODM 24,125 GHz mikrovågsdopplersensor CDM324
OEM/ODM 24,125 GHz mikrovågsdopplersensor CDM324 är en K-Band Bi-Static Doppler-sändtagaremodul. Det är en inbyggd resonatoroscillator (CRO). Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden. Denna modul är idealiskt lämpad för närvarosensor i automatiska belysningsbrytare. Den kan även användas för takmonterade inkräktare. Enligt EN 300440-V2.1.1、EN 62479：2010, RED-direktiv-2014/53/eu Enligt FCC Part 15.249 Enligt EN 62321, ROHS-direktivet-2011/65/eu Enligt REACH-direktivet-1907/2006/ec |
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Frekvensinställning |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
Inställningstid |
|
5 |
10 |
20 |
μSek |
|
Mottagen signalstyrka |
2 |
150 |
200 |
250 |
μVp-p |
|
Ljud |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
Matningsspänning |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
Nuvarande förbrukning |
|
25 |
35 |
45 |
mA |
|
Pulsupprepningsfrekvens |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
Pulsbredd |
4 |
10 |
20 |
30 |
μSek |
|
Driftstemperatur |
|
-20 |
25 |
60 |
℃ |
|
Vikt |
|
3.7 |
4.1 |
4.5 |
g |
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
