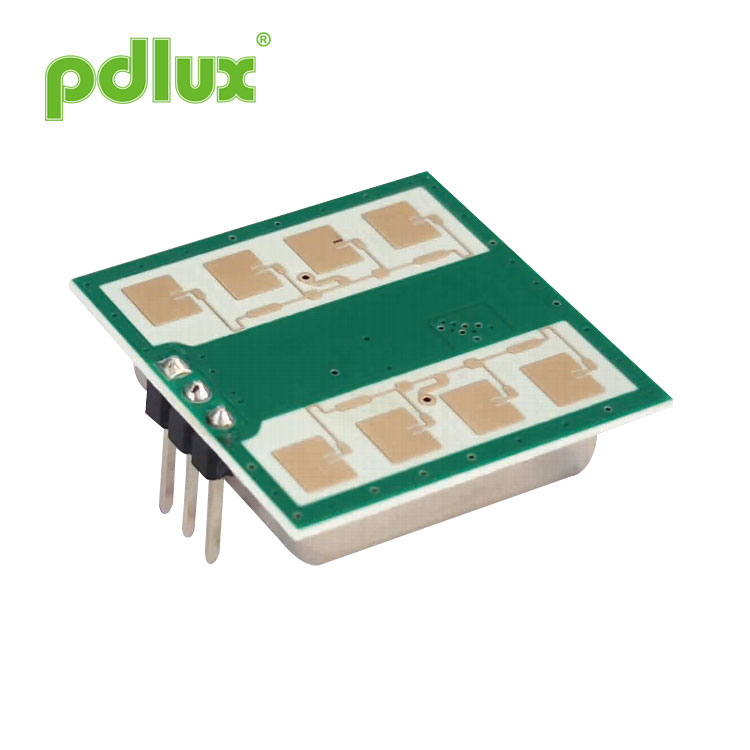

PD-165 24GHz mikrovågssensor för automatiska dörrar
PD-165 24GHz mikrovågssensor för automatiska dörrar, som ägs av PDLUX företag med oberoende immateriella rättigheter, med en centerfrekvens på 24,125GHz. Jämfört med liknande sensorer på marknaden har den lägre brus, högre detekteringsupplösning och större detektionsvinkel.
Modell:PD-165
Skicka förfrågan
PD-165 24,125GHz mikrovågsrörelsesensor
Ansökan
Intelligent switch
Vägghängd strömbrytare
Upptäcka inkräktare
Intelligent switch
Vägghängd strömbrytare
Upptäcka inkräktare
PPD-165 24GHz mikrovågssensor för automatiska dörrar, som ägs av PDLUX-företag med oberoende immateriella rättigheter, med en centrumfrekvens på
24,125 GHz. Jämfört med liknande sensorer på marknaden har den lägre brus, högre detekteringsupplösning och större detektionsvinkel. Högre stabilitet för att upptäcka rörliga mål. Det kan användas i stor utsträckning inom områden som säkerhetsdetektering av rörliga mål, automatiska dörrsensorer, detektering av livsnärvaro, rörelsehastighetsdetektering, rörelseavkännande automatisk belysning, etc.
PD-165 tar fullt ut den genomsnittliga känslighetsprestandan för detektionsområdet. Den har hög detekteringsupplösning, bra konsistens och goda lågspänningsegenskaper, såväl som lågfrekvent offset. Det är en högpresterande mobil detekteringssensor.
PD-165 tar fullt ut den genomsnittliga känslighetsprestandan för detektionsområdet. Den har hög detekteringsupplösning, bra konsistens och goda lågspänningsegenskaper, såväl som lågfrekvent offset. Det är en högpresterande mobil detekteringssensor.
Enligt EN 300440、EN 62479
RED-direktivet - 2014/53/EU
Enligt FCC Part 15.249
Enligt EN 62321, ROHS-direktivet - 2011/65/EU
Enligt REACH-direktivet - 1907/2006/EC
RED-direktivet - 2014/53/EU
Enligt FCC Part 15.249
Enligt EN 62321, ROHS-direktivet - 2011/65/EU
Enligt REACH-direktivet - 1907/2006/EC
Produktstorlek
Tekniska parametrar
| Parameter | Anteckningar | Min | Typ | Max | Enheter |
| Matningsspänning | Vcc | 3.0 | 5.0 | 5.25 | V |
| Aktuell förbrukning | lcc | 20 | 35 | 38 | mA |
| Driftläge | Drivs av PWM, den kan styra arbetsströmmen vid 3-15mA | ||||
| Pulsbredd | Tpuls | 10 | μs | ||
| Driftstemperatur | Bästa | -30~+85 +100(max.) | ℃ | ||
| Förvaringstemperatur | Tstg | -10 | +60 | ℃ | |
| Stabil tid |
|
<5 |
|
μSek | |
| Frekvensinställning | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | Pout | <2,0 | <2,5 | <3,0 | mW |
| Förvaring Luftfuktighet i omgivningen | 45%~65% | RH | |||
VARNING: Det faktiska detekteringsintervallet är relaterat till kretsens signalförstärkningsförstärkning, den övergripande layouten för PCBA och tröskeln för MCU. Enligt applikationen, för att ge tillräcklig amplitud av IF-signalen som matas ut av mixern till förstärkningskretsen, kan den totala externa förstärkningen som krävs vara runt 70 till 80 dB (med olika bandbredder och förstärkningar konfigurerade enligt olika behov).
- IF-utgång: - PD-165F Konventionellt detektionsområde (350-550mVp-p)
- PD-165H version med hög känslighet (580-980mVp-p)
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC- och CE-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Pulsdrift
