PD-V18-M1 Advanced Millimeter Wave Sensor Technology

PD-V18-M1 Millimetervågsensor applikationskombinationsmodul



Sammanfattning

PD-V18-M1 Advanced Millimeter Wave Sensor Technology och en förstärkningskrets + MCU designad för beröringsfri kontroll. Det kan också kallas en styrenhetsmodul för vågavkänning på nära håll. Dess applikationsscenarier är mycket omfattande, du kan styra elarbetet eller stänga av med en handrörelse i olika vinklar på 10-30 cm, och du kan till och med generera olika produktioner med antalet svängningar. Till exempel: en sväng för att öppna den elektriska dörren; två gungor för att öppna belysningssystemet.
Särskilt efter dopet av epidemin har människor ett hjärtligt motstånd mot offentlig kontakt. Det är av denna anledning som vi har utvecklat ett vågsensorsystem, som även kan appliceras på liknande elektriska och elektroniska produkter, så att du kan få mer utrymme för fantasi.

Drag

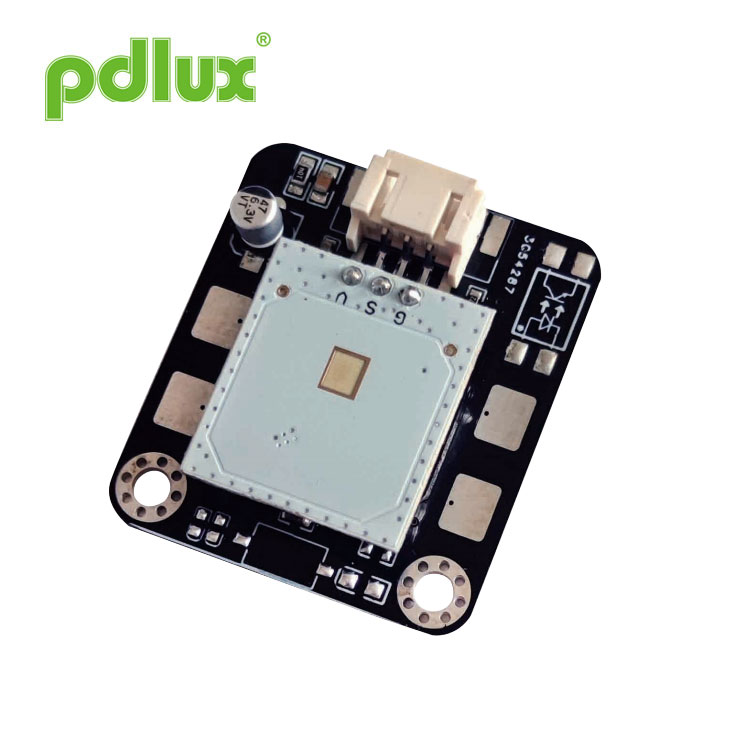

Detta är en applikationsmodul speciellt utformad för beröringsfri styrning. I början av designen övervägde vi till fullo tillämpningen av produkter i olika produkter, så vi specialdesignade den mobila millimetervågssensorn (24.125GHz) volym till en ultraliten storlek, och signalförstärkningskretsen och MCU:n planerades på ett PCB, som var kompakt och stabilt. Moduler som kan appliceras i intervallet 10-30cm kan styra elektriska apparater med en handrörelse. Användare kan applicera det på olika produkter efter behov. Avkänningsavståndet kan anpassas efter kundens behov.

Tekniska parametrar

Parameter	Anteckningar	Min	Typ	Max	Enheter
Matningsspänning	Vcc	3.0	5.0	5.2	V
Aktuell förbrukning	CC	10	18	20	mA
Driftstemperatur	Bästa	-30~+85			℃
Förvaringstemperatur	Tstg	-10		+60	℃
Frekvensinställning	f	24.000	24.125	24.250	GHz
Radiated Power (EIRP)	Pout	<2,0	<2,5	<3,0	mW
Förvaring av omgivande luftfuktighet	45%~65%				RH



Installation

1. För att undvika skador på utrustningen bör försiktighet iakttas. ESD-skyddsåtgärder bör vidtas i alla skeden av lagring, hantering, montering och testning. Rör inte vid radarantennen och stiften på denna modul, och rör inte stiften med en multimeter för att mäta.

2. För PD-V18-M1 installerad utomhus kan detektorn detektera regndroppssignalen när det regnar. Det vill säga radardetektorn som är installerad utomhus en regnig dag kan upptäcka regndroppar.

Särskild påminnelse

På grund av den använda millimetervågsensorn kan metallmaterialet inte användas framför sensorn, och ingenjörsplast måste användas som material i huset. Eftersom det är en signalsändare med liten effekt har tjockleken på höljet också en viss grad av skillnad i signaldämpning. Innan du beställer måste användaren fullständigt förklara användningen miljö och krav, och vid behov kan de produkter som behöver installeras tillhandahållas oss och vi kan skräddarsy dem.

The effect of this product will vary slightly when used on different products. Users can request to order a version with sensitivity trimming, and special requirements can be explained in advance with PDLUX. Different sensors and software algorithms can be selected according to the different requirements of the user.This module can operate on a 3V-5V interference-free DC power supply.

Vad kan hända

I frånvaro av ett rörligt föremål som rör sig inom detektionsområdet, orsakas den testade felfunktionen vanligtvis av en kraftfull störningskälla. Till exempel störningar genom nätsladden i serie; Till exempel störningar från mobiltelefoner; Till exempel den starka störningen som orsakas av bågen vid svetsning av svetsmaskinen. Vänligen dubbelkolla ovanstående störningskällor för förekomst av.
Ovanstående påminnelser förväntas läsas noggrant och förstås.
