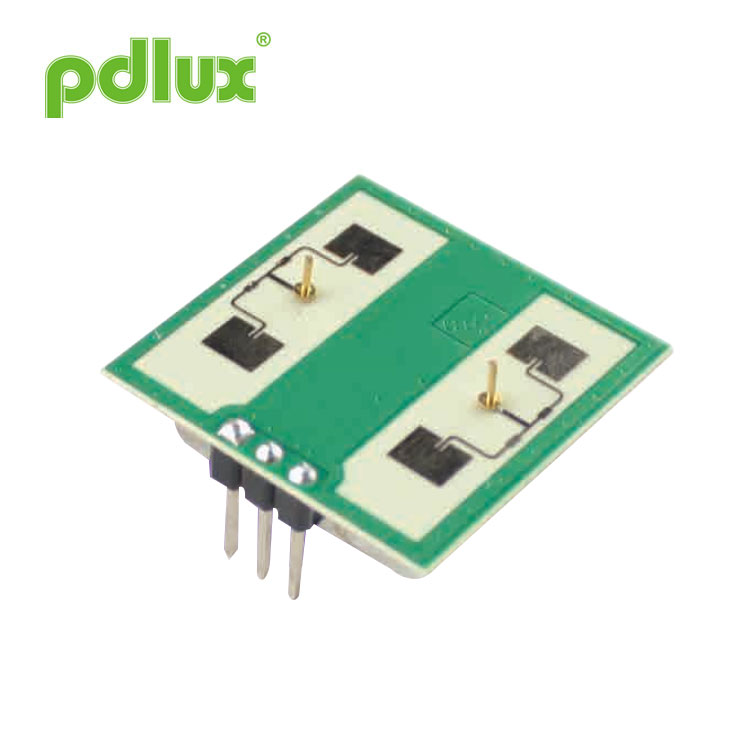

PD-V21360 högkänslig 24,125 GHz dopplerradarsensor
PD-V21360 High Sensitivity 24,125GHz Doppler Radar Sensor är en K-Band Bi-Static Doppler transceiver modul. Den är inbyggd Resonator Oscillator (CRO). Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PD-V21360
Skicka förfrågan
360° 24,125GHz mikrovågsrörelsesensor
Ansökan
Intelligent switch
Vägghängd strömbrytare
Upptäcka inkräktare
Intelligent switch
Vägghängd strömbrytare
Upptäcka inkräktare
PD-V21360 högkänslig 24,125 GHz Doppler-radarsensor är en K-Band Bi-Static Doppler-sändtagaremodul. Den är inbyggd resonatoroscillator
(CRO).Denna modul, V21360 använder en platt planantenn, lämplig för väggmontering. Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden.
Denna modul är idealiskt lämpad för närvarosensor i automatiska belysningsomkopplare. Den kan även användas för takmonterade inbrottsdetektorer.
Denna modul är idealiskt lämpad för närvarosensor i automatiska belysningsomkopplare. Den kan även användas för takmonterade inbrottsdetektorer.
Enligt EN 300440、EN 62479
RED-direktivet-2014/53/EU
Enligt FCC Part 15.249
Enligt EN 62321, ROHS-direktivet - 2011/65/EU
Enligt REACH-direktivet - 1907/2006/EC
RED-direktivet-2014/53/EU
Enligt FCC Part 15.249
Enligt EN 62321, ROHS-direktivet - 2011/65/EU
Enligt REACH-direktivet - 1907/2006/EC
Produktstorlek
Tekniska parametrar
| Parameter | Anteckningar | Min | Typ | Max | Enheter |
| Matningsspänning | Vcc | 3.0 | 5.0 | 5.25 | V |
| Aktuell förbrukning | lcc | 20 | 35 | 38 | mA |
| Driftläge | Drivs av PWM, den kan styra arbetsströmmen vid 3-15mA | ||||
| Pulsbredd | Tpuls | 10 | μs | ||
| Driftstemperatur | Bästa | -30~+85 +100(max.) | ℃ | ||
| Förvaringstemperatur | Tstg | -10 | +60 | ℃ | |
| Stabil tid |
|
<5 | μSek | ||
| Frekvensinställning | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | Pout | <2,0 | <2,5 | <3,0 | mW |
| Förvaring Luftfuktighet i omgivningen | 45%~65% | RH | |||
VARNING: Det faktiska detekteringsintervallet är relaterat till kretsens signalförstärkningsgai, den övergripande layouten av PCBA och tröskeln för MCU.
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC- och CE-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
