PDLUX PD-M330-K 24GHz MMWAVE LIFE närvaro Detektionssensor
Använd FMCW för att upptäcka människor i ett specifikt område. Genom att kombinera radarsignalbehandling med exakt human detektionsalgoritm kan mänsklig detektion med hög känslighet uppnås, vilket kan upptäcka rörliga och stationära mänskliga mål. Den biologiska närvaron (främst människokroppen) med egenskaper som andning och hjärtslag i detekteringsområdet upptäcks, så att människokroppen kan avkännas utan kroppsrörelser, inklusive sovande människor.
Modell:PD-M330-K
Skicka förfrågan
Sammanfattning
Använd FMCW för att upptäcka människor i ett specifikt område. Genom att kombinera radarsignalbehandling med exakt human detektionsalgoritm kan mänsklig detektion med hög känslighet uppnås, vilket kan upptäcka rörliga och stationära mänskliga mål. Den biologiska närvaron (främst människokroppen) med egenskaper som andning och hjärtslag i detekteringsområdet upptäcks, så att människokroppen kan avkännas utan kroppsrörelser, inklusive sovande människor.
Specifikationer
| Driftsfrekvens: | 24-24.2 GHz |
| Klassad belastning: | 800W (resistiv)/300W (kapacitiv) |
| Nominell spänning: | 100-240V AC, 50/60Hz |
| Utgångssignal: | On/Off Switch |
| Standby kraftförbrukning: | <0,4W |
| Installationshöjd: | 2-3m |
| Detektionsradie: | > 3M (med ett detekteringsområde Radie på 1-3 meter) rörelse Detektionsradie till 3-6m. |
| Lättkontrollområde: | 5-300LUX - dagtid |
| Försena avstängning: | 5 sekunder till 3 minuter (set Fördröjningstiden efter behov) Skyddsnivå IP20 |

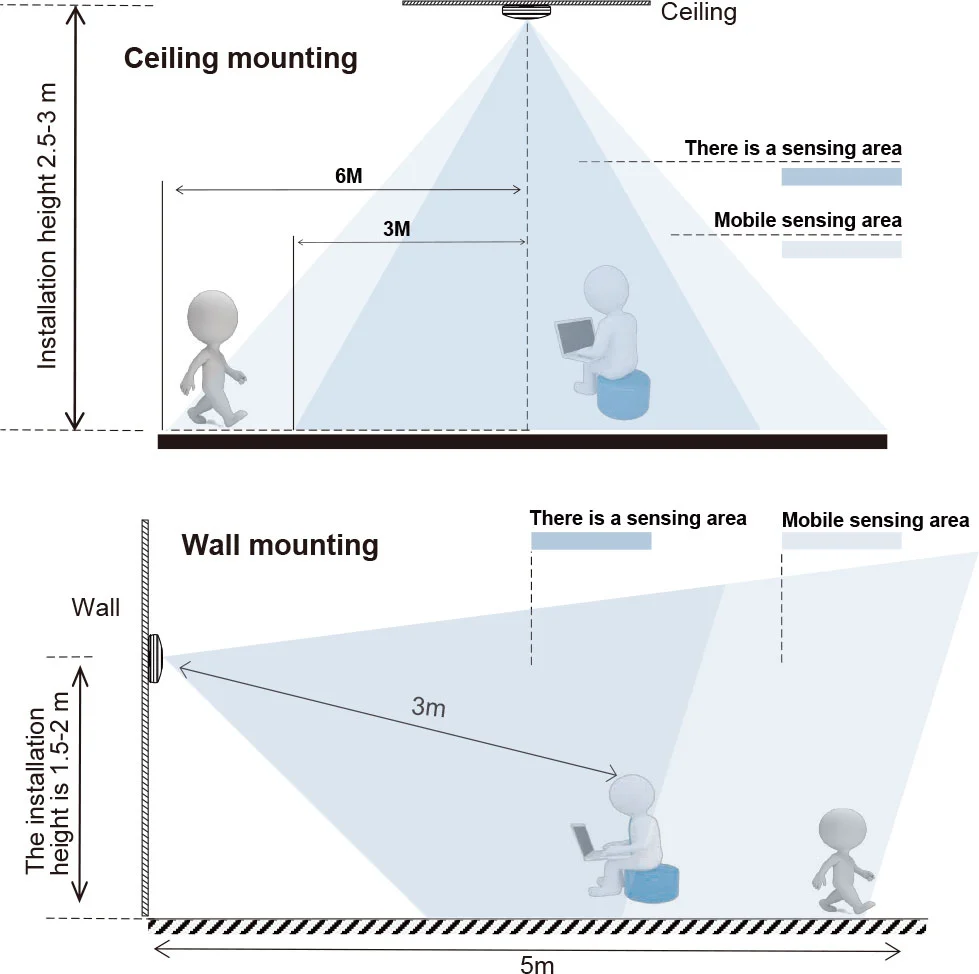

Schematiskt diagram över detekteringsområdet distribution
Fungera
Identifiera dag och natt automatiskt. Kan justera omgivande ljus enligt din önskan: när du svänger till solen (max) kommer det att fungera på dagen och på natten. När det vänds till månen (min) kommer det bara att fungera under mindre än 10 -omständigheterna. När det gäller justering, se Testing Way.
Tidsfördröjning läggs till kontinuerligt: när den får den andra induktionssignalen efter den första induktorn kommer den att beräkna tiden ännu en gång på resten av den första tidsfördröjningsbasen. (Ställ tid)
Fördröjningsjustering: Kan ställas in efter behov. Minsta värdet är 5 sekunder och det maximala värdet är 3 minuter

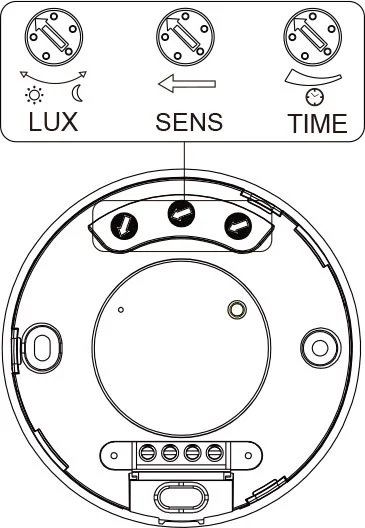

(1) Ljuskontrollinställning
Justera arbetsljuset. Sväng medurs för att öka den och vrid moturs för att minska den. När du svänger till mini fungerar den bara under ljuskontrollen cirka 10-lux, när den svänger till Max, kan det fungera alla ljuskontroller.
(2) tidsinställning
Justera tidsinställningen för lastarbete. Sväng medurs för att öka den och vrid moturs för att minska den. Tidsinställningen är ungefär 3 minuter när du svänger till max, och tidsinställningen är ungefär 5sek när du vänds till min.
(3) Inställning av detektionsintervall (känslighet)
Detektionsavståndet är minimalt när du svänger moturs till botten och maximalt när du sväller medurs till botten.
Det maximala intervallet för radardetekteringsmål är 6 m raka linjeavstånd mellan människokroppen och sensorn, och detekteringsområdet är 1-6 m.
Obs: När ljuset är automatiskt av, tar det 1 sekund innan sensorn är redo att upptäcka en annan rörelse, det vill säga endast signal upptäcks 1 sekunder senare kan ljuset vara automatiskt.
Det är främst för justering av fördröjningstiden från det ögonblick som signalen upptäckte och lätt auto-on till den lätta auto-off. Du kan definiera fördröjningstiden för ditt praktiska behov. Men du skulle bättre sänka fördröjningstiden för energibesparing, eftersom den infraröda sensorn har funktionen av kontinuerlig avkänning, det vill säga varje rörelse som upptäcks innan fördröjningstiden kommer att starta om timern och ljuset kommer att fortsätta om det finns mänskligt i detekteringsområdet.

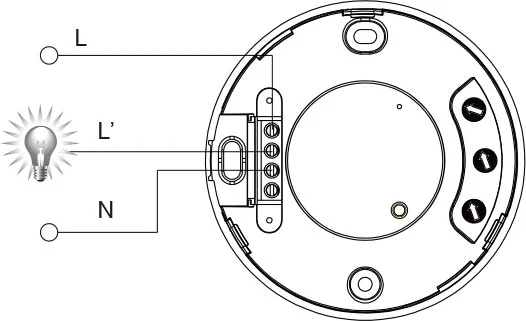

Anslutningsdiagram
● Anslut n, l med kraft;
● Anslut n, l 'med last.

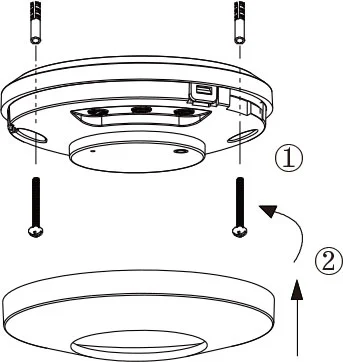

Installationsinstruktion
NOTERA:
Innan du installerar avstängningen av strömmen
Testa
1. Vänd lux -knoppen medurs till det maximala (solen). Vänd tidsknappen moturs till minsta. Turn Sensor Knob medurs till det maximala.
2. Efter strömmen, om ingen kontinuerlig signal upptäcks, kommer den kontrollerade belastningen att sluta fungera efter 5 sekunder till 3 minuter.
3. När det har upptäckts fungerar lasten och indikatorlampan tänds. Efter 5 sekunder till 3 minuter, om ingen kontinuerlig signal upptäcks, slutar indikatorlampan att fungera. Om en signal upptäcks efter 5 sekunder bör lasten börja fungera, indikatorlampan bör tändas och sluta arbeta efter 5 sekunder till 3 minuter. För närvarande detekteras ingen kontinuerlig signal.
4. Rotera Lux -knoppen moturs till det minsta. Om testet utförs vid 10 -lux eller högre, bör lasten inte fungera efter att den induktiva belastningen slutar fungera; Men om du täcker detekteringsfönstret med ett ogenomskinligt objekt (handduk, etc.) kommer lasten att fungera. I avsaknad av avkänningssignaler bör lasten sluta arbeta inom 5 sekunder till 3 minuter.
Den här manualen är för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och ändringar av tillverkaren utan föregående meddelande!
Det är strängt förbjudet att kopiera innehållet i instruktionshandboken för något annat syfte utan tillåtelse från företaget.
