PDLUX PD-MV1031 360 ° Takmontering Mikrovågsrörelsessensor för automatisk på/av belysning
Detta är en Hi-Precision Digital Microwave-sensor vars detekteringsområde är 360 ° och arbetsfrekvensen är 5,8 GHz. Det är baserat på Doppler -principen som integrerar utsläpp och mottagande. Den antar MCU (Micro Control Unit) som kraftigt ökar dess precision och minskar dess felhastighet. Det är känsligt i utseende och kompakt i strukturen. Det kan vara oberoende anslutet till lasterna eller lätt installeras i belysningen med lampskärm gjord av glas eller plast. Det tillämpas allmänt i passagen, tvättstugan, hissen, hushållet eller andra offentliga områden för säkerhetsskydd eller energibesparing.
Skicka förfrågan

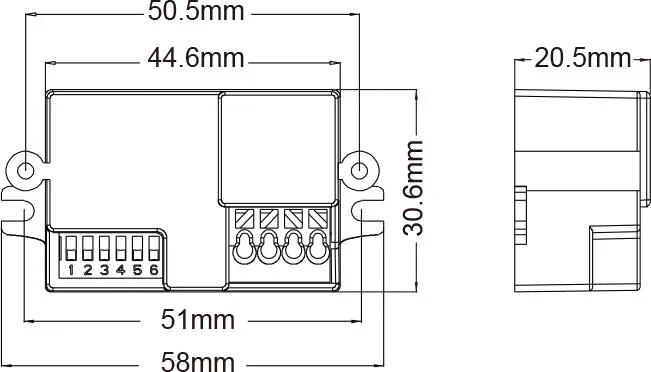

Produktstorlek
Sammanfattning
Detta är en Hi-Precision Digital Microwave-sensor vars detekteringsområde är 360 ° och arbetsfrekvensen är 5,8 GHz. Det är baserat på Doppler -principen som integrerar utsläpp och mottagande. Den antar MCU (Micro Control Unit) som kraftigt ökar dess precision och minskar dess felhastighet. Det är känsligt i utseende och kompakt i strukturen. Det kan vara oberoende anslutet till lasterna eller lätt installeras i belysningen med lampskärm gjord av glas eller plast. Det tillämpas allmänt i passagen, tvättstugan, hissen, hushållet eller andra offentliga områden för säkerhetsskydd eller energibesparing.
Drag
1.Non-strålningsskada: Sändarkraften är lägre än 0,2 MW, vilket inte skadar människokroppen.
2.Strong anti -interference -förmåga, kan arbeta inom temperaturområdet -15 ℃ -+70 ℃.
3. Frekvensen är konstant och frekvensdriften inträffar inte i frekvensområdet.
Sensorinformation

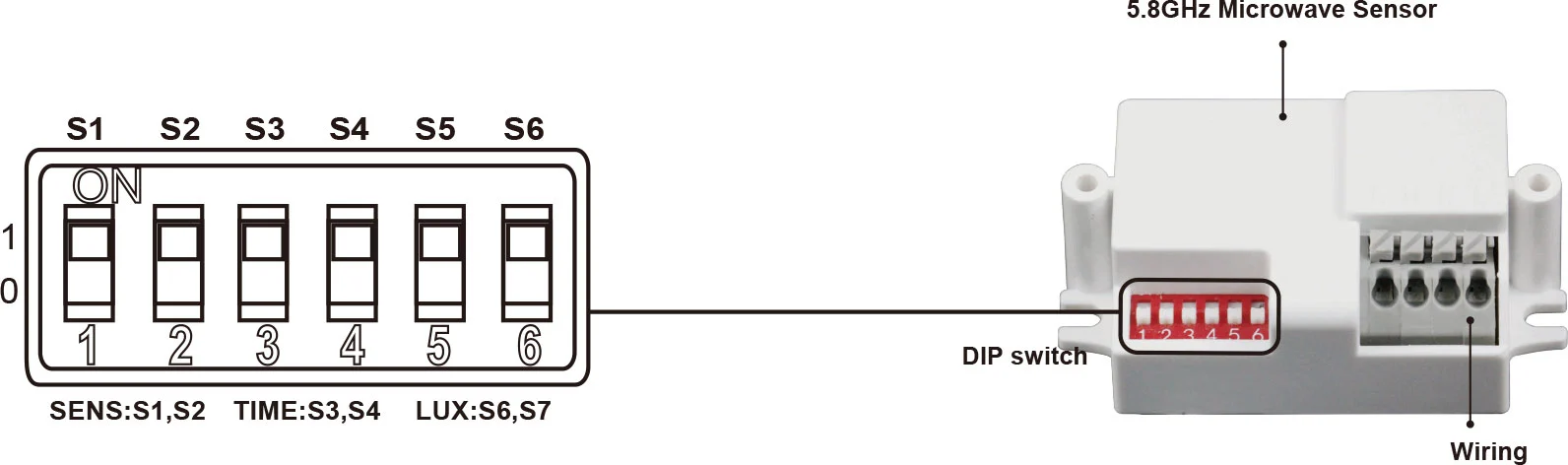

Inställning av sätt: DIP -switch
Specifikationer
| Strömkälla: | 100-277VAC |
| Kraftfrekvens: | 50/60Hz |
| HF -system: | 5,8 GHz （mittfrekvens） CW Electric Wave, ISM Band |
| Klassad belastning: | 800W Max.Tungsten (220-277VAC) 200W Max.Fluorescen & LED (220-277VAC) 400W Max.Tungsten (100-130VAC) 100W max.fluorescerande & LED (100-130VAC) |
| Skyddsnivå: | IP20, klass II |
| Överföringseffekt: | <0,2 MW |
| Detektionsvinkel: | 360 ° |
| Detektionsintervall: | 3M-5M-7M (radier.) (Justerbar) |
| Tidsinställning: | 5SEC-120SEC-200SEC, (justerbar) |
| Lättkontroll: | 10LUX-50LUX-> 2000LUX, (justerbar) |
| Installation SIT: | inomhus, takmontering |
| Energiförbrukning: | ca.0,5W |
| Arbetstemperatur: | -15 ° C ~+70 ° C |

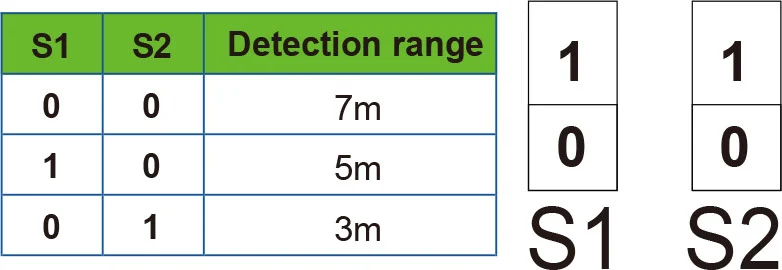

Detektionsintervallinställning (känslighet) S1 S2

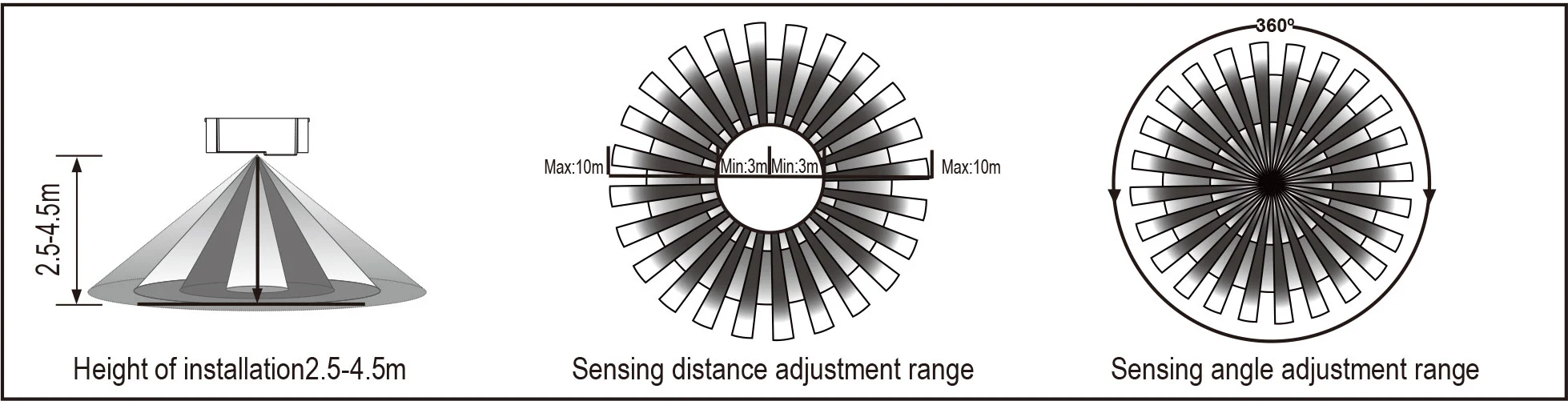

Detektionsintervall är termen som används för att beskriva radierna för den grovt cirkelgjutningen på marken när den installeras på höjden av 3 m. För att ställa in omkopplaren är "1", till off är "0".
Meddelande: När du använder den här produkten, justera känsligheten (detekteringsområdet) till ett lämpligt värde men det maximala för att undvika den onormala reaktionen orsakad av den enkla upptäckten av fel rörelse av blåslöv och gardiner, små djur eller störning av kraftnät och elektrisk utrustning. Alla ovan nämnda kommer att leda till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa sedan den. Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstestningen, vänligen lämna induktionsområdet och inte göra rörelse för att förhindra att sensorn kontinuerligt arbete.

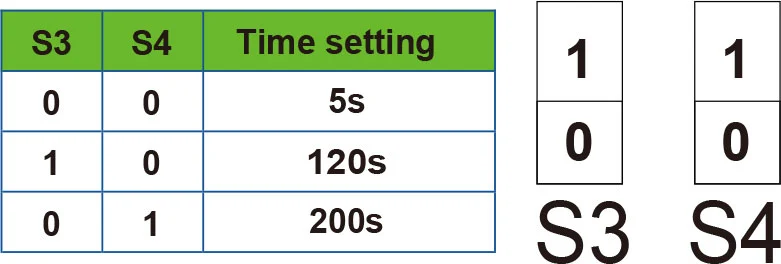

Tidsinställning S3 S4
Det kan definieras från 5 sekunder till 200 sekunder. Varje rörelse som upptäckts före denna tid ELAPSE kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detekteringsområdet och för att utföra promenadtestet. För att ställa in omkopplaren är "1", till off är "0".
Det är främst för justering av fördröjningstiden från det ögonblick som signalen upptäckte och lätt auto-on till den lätta auto-off. Du kan definiera fördröjningstiden för ditt praktiska behov. Men du skulle bättre sänka han försenar tiden för energibesparing, eftersom mikrovågsensorn har funktionen av kontinuerlig avkänning, det vill säga varje rörelse som upptäcks innan fördröjningstiden kommer att starta om timern och ljuset kommer att fortsätta om det finns mänskligt i detekteringsområdet.

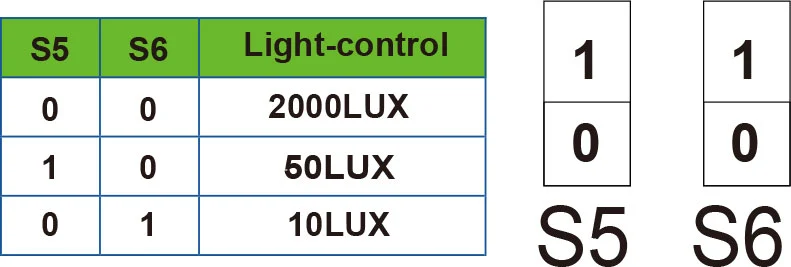

Lättkontrollinställning S5 S6
Det kan definieras i intervallet 10 ~> 2000 lux. För att ställa in omkopplaren är "1", till off är "0".
Den här manualen är för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och ändringar av tillverkaren utan föregående meddelande!
Det är strängt förbjudet att kopiera innehållet i instruktionshandboken för något annat syfte utan tillåtelse från företaget.
| Fel | Misslyckande orsak | Lösning |
| Lasten fungerar inte. | Ljus-illuminering ställs in felaktigt. | Justera inställningen för lasten. |
| Lasten fungerar hela tiden. | Lasten är trasig. | Ändra lasten. |
| Strömmen är av. | Slå på strömmen. | |
| Det finns en kontinuerlig signal i detekteringsområdet. | Kontrollera inställningarna för detekteringsområdet. | |
| Lasten fungerar när det inte finns någon rörelsesignal. | Lampan är inte installerad väl så att sensorn misslyckas med att upptäcka tillförlitliga signaler. | Justera installationsplatsen igen. |
| Rörelsesignal upptäcks av sensorn (rörelse bakom väggen, rörelsen av små föremål etc.) | Kontrollera inställningarna för detekteringsområdet. | |
| Lasten fungerar inte när det upptäcks rörelsesignal. | Rörelseshastigheten är för snabb eller det definierade detekteringsområdet är för litet. | Kontrollera inställningarna för detekteringsområdet. |
Varning! Följande situationer kommer att leda till felreaktion.
1. Att vara installerad på Rocking -objektet kommer att leda till felreaktion.
2. Den skakande gardinen som blåses av vind kommer att leda till felreaktion. Välj lämplig plats att installera.
3. Att vara installerad där trafiken är upptagen kommer att leda till felreaktion.
4. De gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.
● Bekräfta med prefessionell installation.
● För säkerhetsändamål, avbryta strömmen före installation och borttagningsoperationer.
● Eventuella förluster orsakade av felaktig drift, tillverkaren tar inget ansvar.
