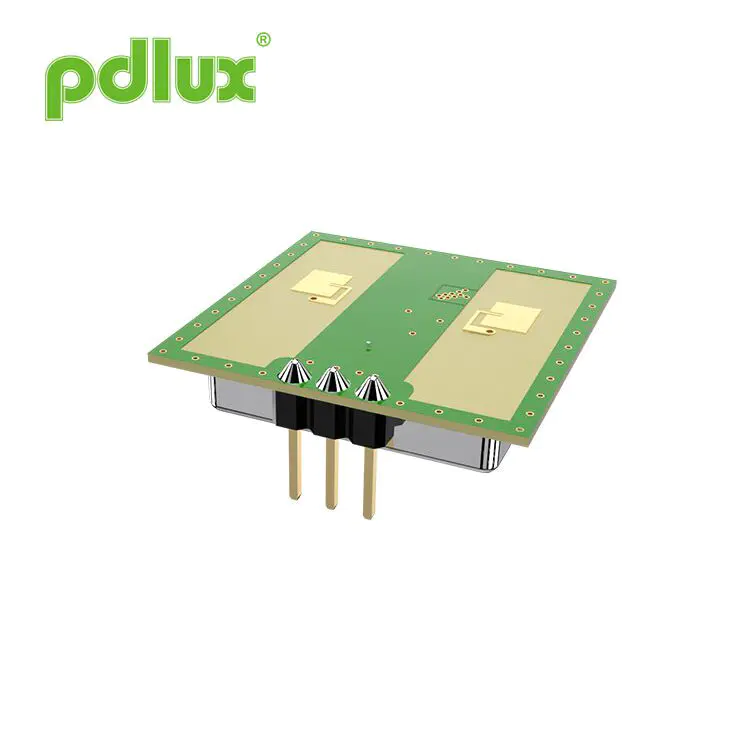

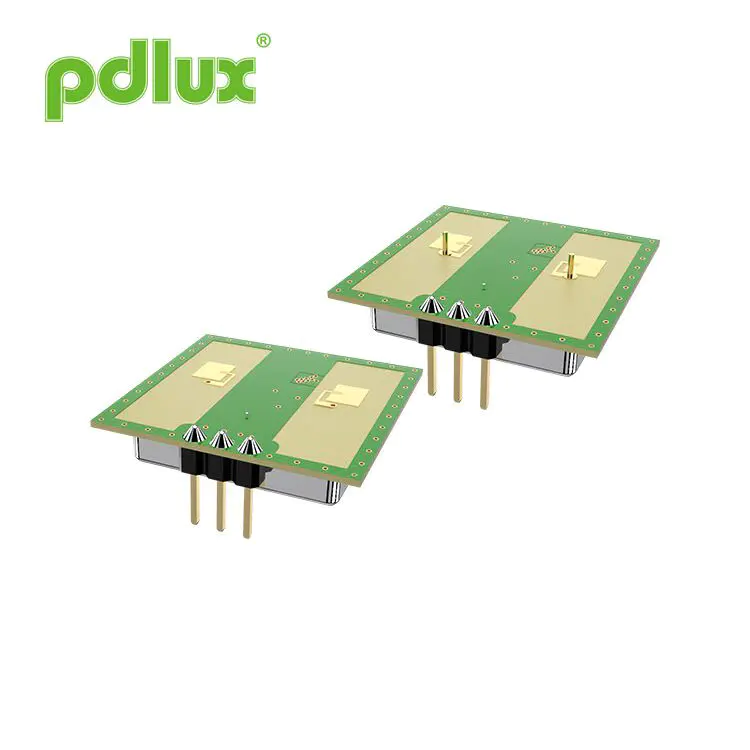

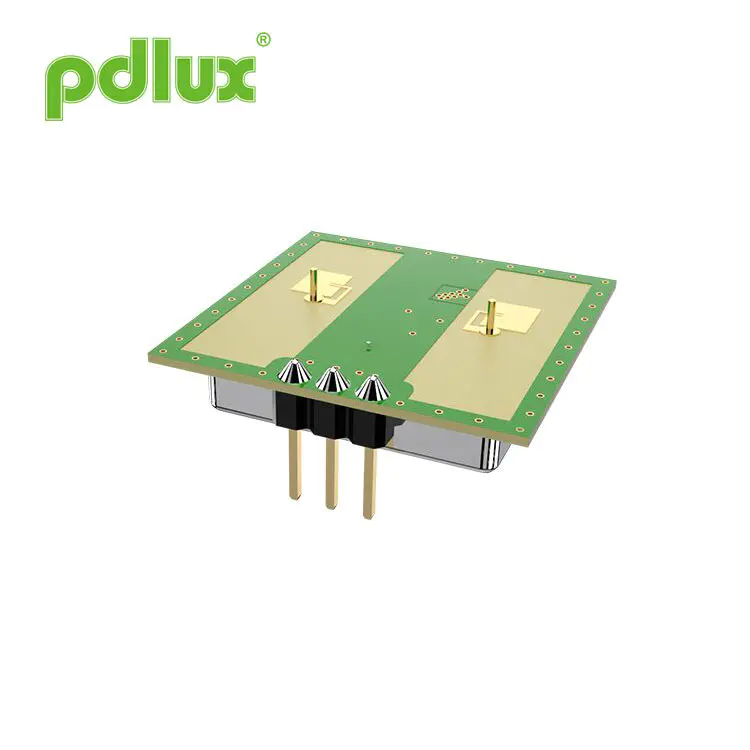

PDLUX PD-V12360A/B K-band högkänslighetsrörelsessensor för smart switch & säkerhet
PDLUX PD-V12360A/B K-band högkänslighetsrörelsessensor för smart switch & säkerhet är en patenterad högkänslighetssensor utvecklad av det tekniska teamet av PDLUX för K-band 360 graders detektion. Detta inkluderar V12360A och V12360B. Prestandaskillnaden mellan A och B ligger i de olika detektionsradierna.
Modell:PD-V12360A/B
Skicka förfrågan
PD-V12360A/B 24.125GHz Mikrovågsrörelsessensor
Ansökan
.Intelligent switch
.Vägghängt switch
.Intrångare

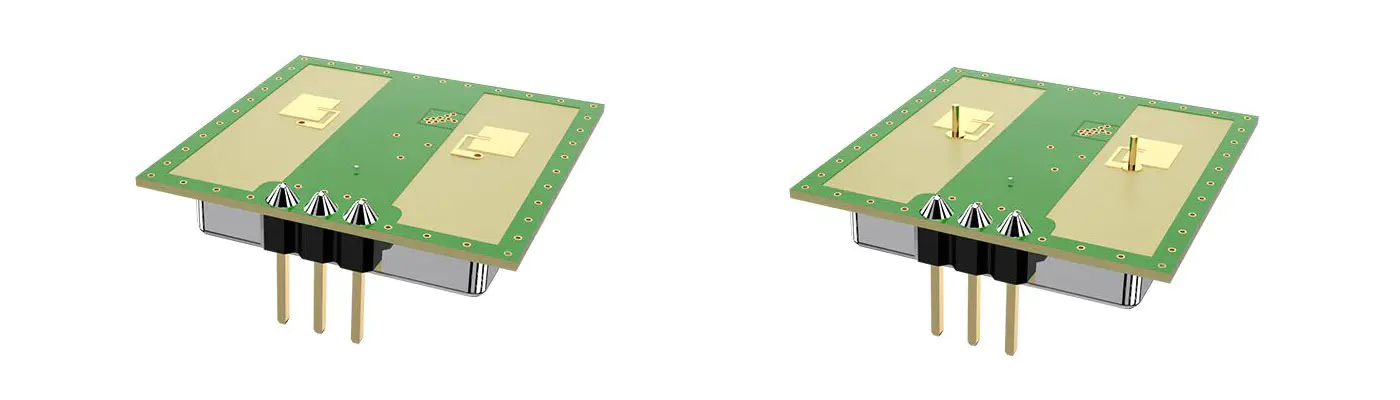

PD-V12360-seriens sensor är en patenterad högkänslighetssensor utvecklad av Tekniskt team av PDLUX för K-band 360 graders upptäckt. Denna PDLUX PD-V12360A/B K-band högkänslighetsrörelsessensor för smart switch & säkerhet inkluderar V12360A och V12360b. Prestationsskillnaden mellan A och B ligger i olika detektering radier. När den installeras i låg höjd är detekteringsvinkeln för V12360A större än så av V12360B. 360 -graders detekteringsvinkel för V12360A är 120 grader (se till figuren nedan), som kan användas för att installera produkter med en höjd mindre än 5 meter. 360 -graders detekteringsvinkel för V12360B är 80 grader, som kan användas För installation av produkter med en höjd av mindre än 10 meter. (Se följande bild). Förlängningen av dess detekteringskänslighet beror på signal-till-brusförhållandet Amplifieringskretsen designad av användaren och programalgoritmen för MCU. På grund av det breda och flexibla applikationsintervallet för denna typ av analog sensor. Det är fortfarande används allmänt.

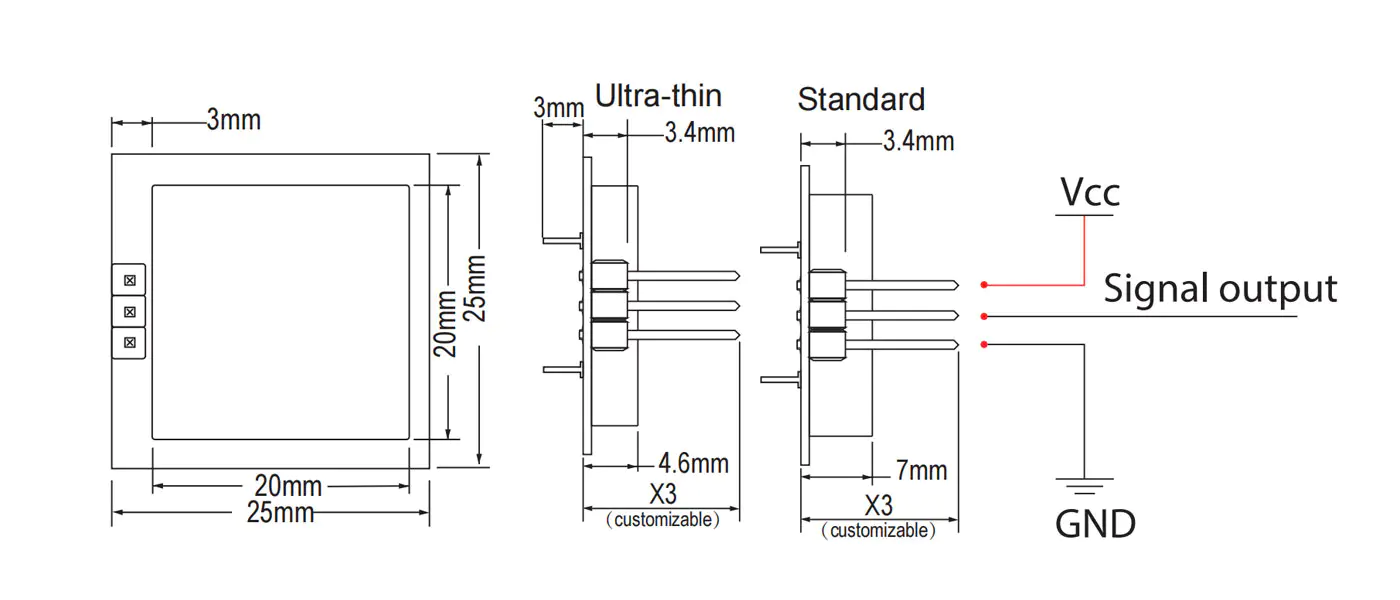

Produktstorlek

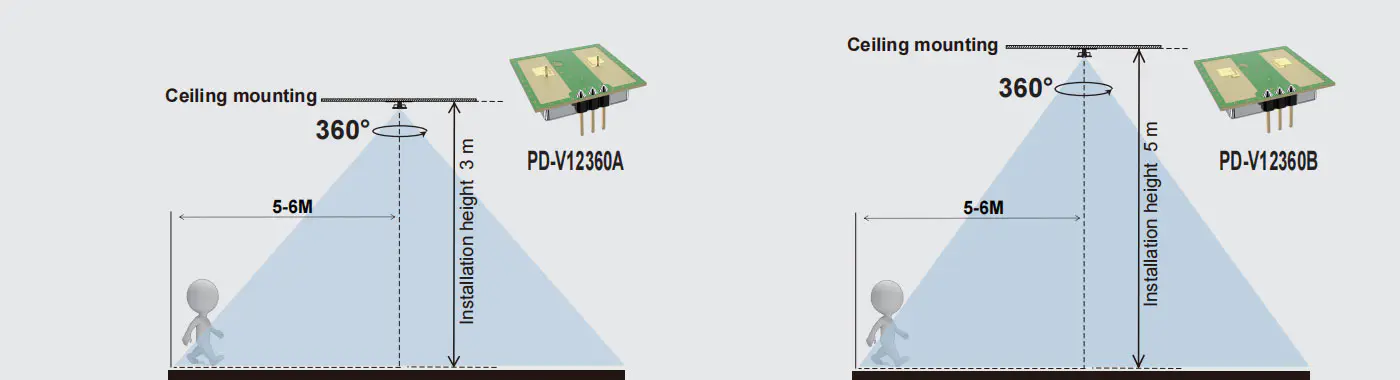

Upptäcktsområde
Tekniska parametrar
| Parameter | Anteckningar | Min | Typ | Max | Enheter |
| Leveransspänning | Vcc | 3.0 | 5.0 | 5.25 | V |
| Aktuell konsumtion | ICC | 20 | 35 | 38 | ma |
| Driftsläge | Drivs av PWM kan den styra arbetsströmmen vid 3-15 mA | ||||
| Pulsbredd | Tpul | 10 | μs | ||
| Driftstemperatur | Bästa | -30 ~+85 | ℃ | ||
| Lagringstemperatur | Tstg | -10 | +60 | ℃ | |
| Stabil tid |
|
<5 | μsek | ||
| Buller |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Frekvensinställning | f | 24.000 | 24.125 | 24.250 | GHz |
| En utstrålad kraft (AUTHP) | Trut | <2.0 | <2,5 | <3.0 | mw |
| Lagring av omgivningsfuktighet | 45%~ 65% | Rod | |||
VARNING: Det faktiska detekteringsområdet är relaterat till signalförstärkningsförstärkningen för kretsen, PCBA: s övergripande layout och tröskeln för MCU.
Obs1: De utstrålade utsläppen är utformade för att uppfylla FCC- och CE -reglerna.
Obs2: Den mottagna signalstyrkan (RSS) mäts på den totala 1 -sätten vägförlust på 70dB.
Obs3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en anekoisk kammare. Anmärkning4: Pulsoperation
Särskild påminnelse
På grund av att den totala tjockleken på kretskortet endast är 0,52 mm. Att applicera överdriven sidokraft på stiften kan leda till att kopparfolien går sönder. Orsakande Sensorfel.
