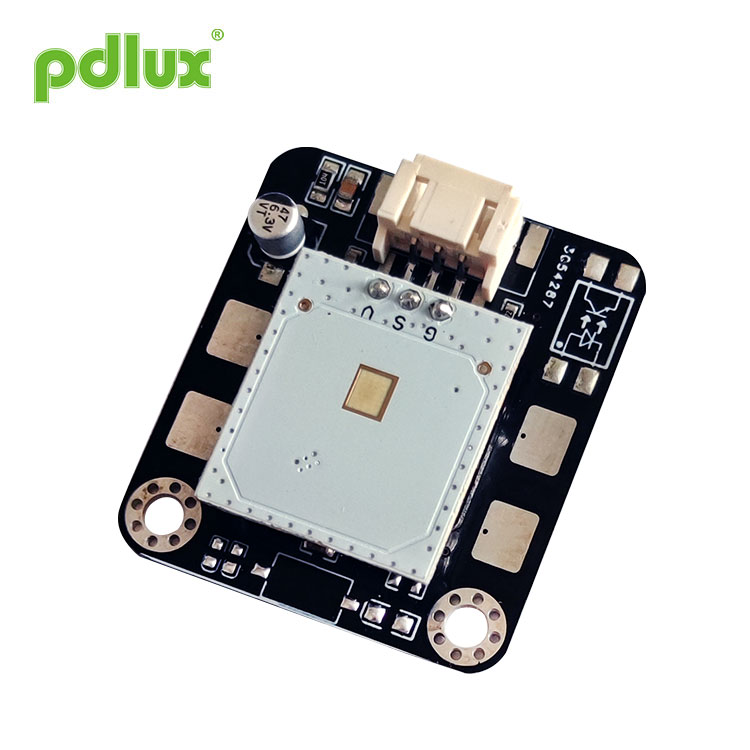

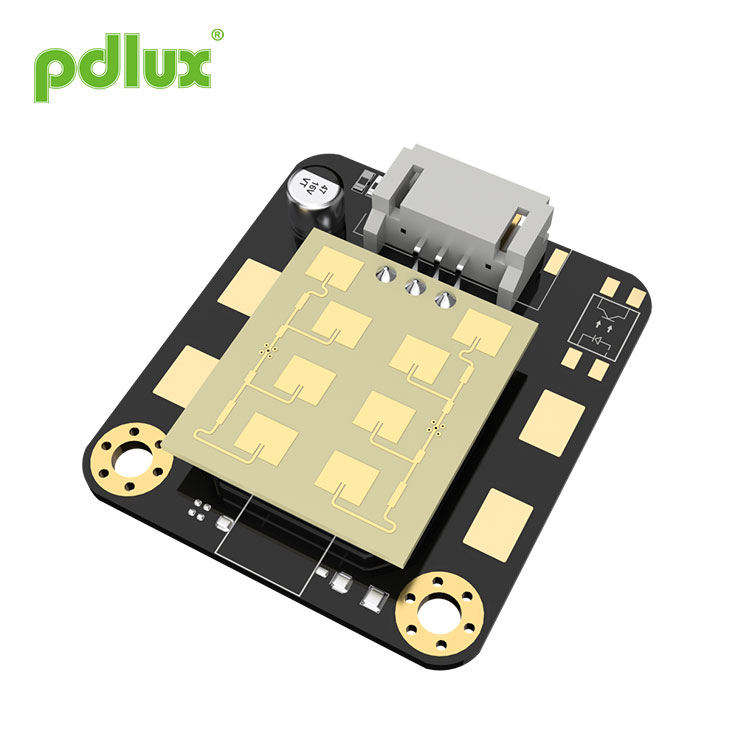

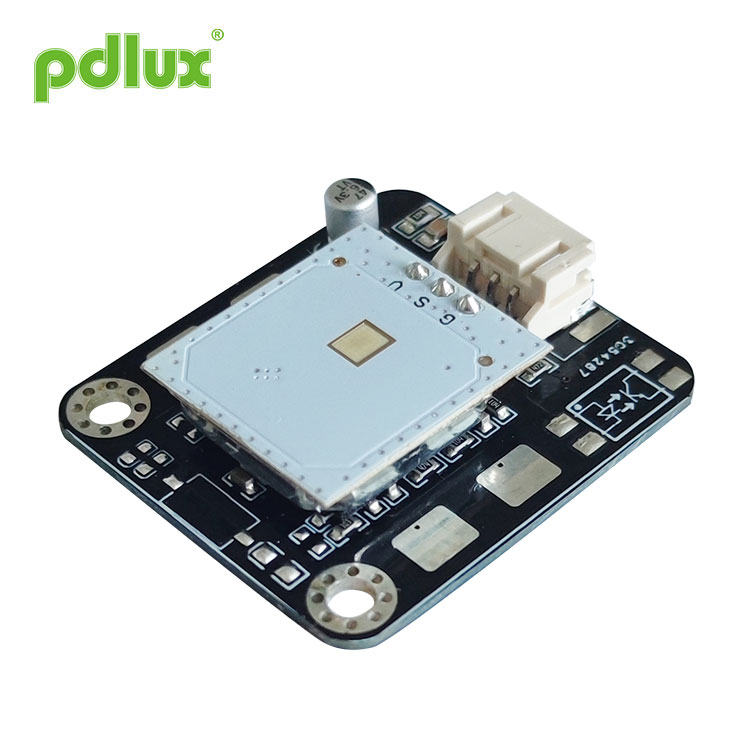

PDLUX PD-V18-M1 Millimetervågssensor
PDLUX PD-V18-M1 Millimeter Wave Sensor är en applikationsmodul som består av en super millimeter vågsensor och en förstärkningskrets + MCU designad för beröringsfri styrning. Det kan också kallas en styrmodul för vågavkänning på nära håll. Dess applikationsscenarier är mycket omfattande, du kan styra elarbetet eller stänga av med en handrörelse i olika vinklar på 10-30 cm, och du kan till och med generera olika produktioner med antalet svängningar. Till exempel: en sväng för att öppna den elektriska dörren; två gungor för att öppna belysningssystemet. Särskilt efter dopet av epidemin har människor ett hjärtligt motstånd mot kontakten med allmänheten. Det är av denna anledning som vi har utvecklat ett vågsensorsystem, som även kan appliceras på liknande elektriska och elektroniska produkter, så att du kan få mer utrymme för fantasi.
Modell:PD-V18-M1
Skicka förfrågan
PDLUX PD-V18-M1 Millimetervågssensor
Funktioner:
Detta är en applikationsmodul speciellt utformad för beröringsfri styrning. I början av designen har vi fullt ut övervägde tillämpningen av produkter i olika produkter, så vi specialdesignade den mobila sensorn för millimetervåg (24.125GHz) volym till en ultraliten storlek, och signalförstärkningskretsen och MCU:n planerades på ett PCB, som var kompakt och stabil. Moduler som kan appliceras i intervallet 10-30cm kan styra elektriska apparater med en viftning av handen. Användare kan applicera det på olika produkter efter behov. Avkänningsavståndet kan anpassas efter kundens behov.
Tekniska parametrar
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Matningsspänning |
Vcc |
3.0 |
5.0 |
5.2 |
V |
|
Nuvarande förbrukning |
Icc |
10 |
18 |
20 |
mA |
|
Driftstemperatur |
Topp |
-30~+85 |
℃ |
||
|
Förvaringstemperatur |
Tstg |
-10 |
+60 |
℃ |
|
|
Frekvensinställning |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Förvaring av omgivande luftfuktighet |
45%~65% |
RH |
|||
Gränssnittsdefinition
Applikationsmodulens gränssnitt är ett stifthuvud med en stigning på 2,0 mmx3 stift.
Obs! Den här modulens fasta spänning är 5V, om den appliceras på 3V kan det finnas prestandaskillnader
Installation
1. För att undvika skador på utrustningen bör försiktighet iakttas. ESD-skyddsåtgärder bör överhuvudtaget vidtas stadier av lagring, hantering, montering och testning. Rör inte radarantennen och stiften på denna modul, och gör inte det vidrör stiften med en multimeter för att mäta.
2. För PD-V18-M1 installerad utomhus kan detektorn detektera regndroppssignalen när det regnar. Det vill säga radarn detektor som installeras utomhus på en regnig dag kan upptäcka regndroppar.
Särskild påminnelse
På grund av den använda millimetervågsensorn kan metallmaterialet inte användas framför sensorn, och ingenjörsplast måste användas som material i huset. Eftersom det är en liten effekt signal transceiver, tjockleken på höljet har också en viss grad av skillnad i signaldämpning. Innan du beställer måste användaren fullständigt förklara användningen miljö och krav, och vid behov kan de produkter som behöver installeras tillhandahållas oss, och det kan vi skräddarsy dem.
Effekten av denna produkt kommer att variera något när den används på olika produkter. Användare kan begära att beställa en version med känslighetstrimning och speciella krav kan förklaras i förväg med PDLUX. Olika sensorer och mjukvara Algoritmer kan väljas enligt användarens olika krav. Denna modul kan arbeta på en 3V-5V störningsfri DC-strömförsörjning.
Vad kan hända: I frånvaro av ett rörligt föremål som rör sig inom detektionsområdet, orsakas den testade felfunktionen vanligtvis av en kraftfull störningskälla. Till exempel störningar genom nätsladden i serie; Till exempel störningar från mobiltelefoner; Till exempel den starka störningen som orsakas av bågen vid svetsning av svetsmaskinen. Snälla du dubbelkolla ovanstående störningskällor för förekomst av.
Ovanstående påminnelser förväntas läsas noggrant och förstås.
