PDLUX PD-V21 HF Doppler Detector Mikrovågsmodul 24,125 GHz Millimeter Wave Radar Sensor

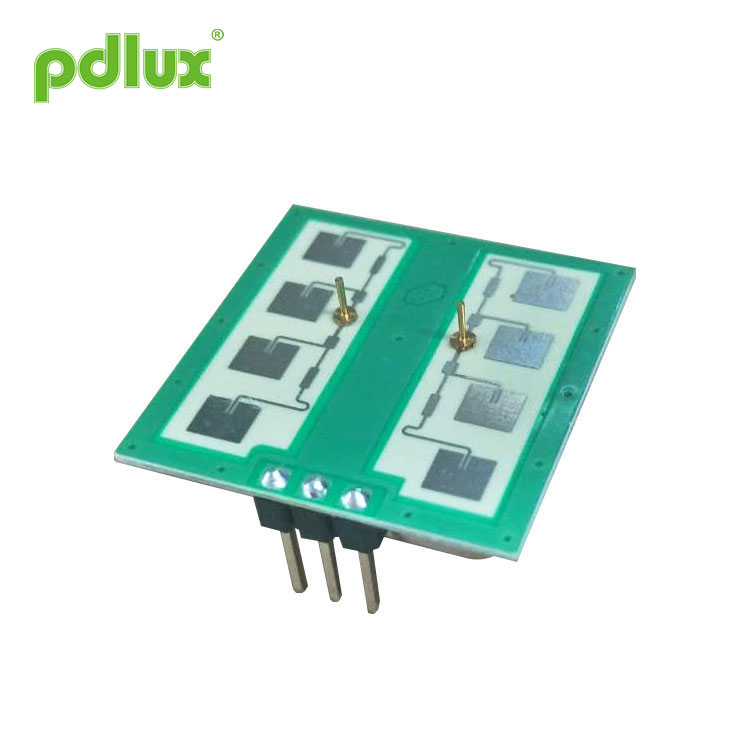

PDLUX PD-V21 HF Doppler Detector Microwave Module 24.125GHz Millimeter Wave Radar Sensor är en K-Band Bi-Statisk Doppler-sändtagarmodul. Den är inbyggd resonatoroscillator (CRO). Denna modul antar V21 plan plan antenn, lämplig för väggmontering. Det kan förbättra sin främre signalmottagningsförmåga och minska dess flank blinda område. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PDLUX PD-V21
Skicka förfrågan
PDLUX PD-V21 HF Doppler Detector Mikrovågsmodul 24,125 GHz Millimeter Wave Radar Sensor
 |
Application of PDLUX PD-V21 HF Doppler Detector Mikrovågsmodul 24,125 GHz Millimeter Wave Radar Sensor â— Intelligent omkopplare â— Vägghängd strömbrytare â— Inbrottsdetektering PDLUX PD-V21 HF Doppler Detector Mikrovågsmodul 24,125 GHz Millimeter Wave Radar Sensor is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V21 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Denna modul passar perfekt för närvarosensor i automatiska belysningsomkopplare. Den kan också användas för takmonterade inkräktardetektorer. Enligt EN 300440-V2.1.1ã € EN 62479：2010 RÖTT direktiv - 2014/53 / EU Enligt FCC del 15.249 Enligt EN 62321, ROHS-direktivet - 2011/65 / EU Enligt REACH-direktivet - 1907/2006 / EG |
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Matningsspänning |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Nuvarande förbrukning |
Icc |
20 |
35 |
38 |
mA |
|
Driftläge |
Drivs av PWM, det kan styra arbetsströmmen vid 3-15mA |
||||
|
Pulsbredd |
Tpulse |
10 |
μs |
||
|
Arbetstemperatur |
Topp |
-30 ~ + 85 + 100ïMax.ï¼ ‰ |
℃ |
||
|
Förvaringstemperatur |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil tid |
|
<5 |
μSec |
||
|
Frekvensinställning |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Strålad kraft (EIRP) |
Pout |
<2,0 |
<2.5 |
<3.0 |
mW |
|
Förvaring Luftfuktighet |
45% ~ 65% |
RH |
|||
VARNING: Det verkliga detekteringsområdet är relaterat till kretsens signalförstärkningsförstärkning, den totala layouten för PCBA och tröskeln för MCU.
Anmärkning 1: De utstrålade utsläppen är utformade för att uppfylla FCC: s regler.
Anmärkning2: Den mottagna signalstyrkan (RSS) mäts till den totala 1-vägsförlusten på 70dB.
Anmärkning 3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten inuti en anekoisk kammare.
Anmärkning 4: Pulsfunktion
