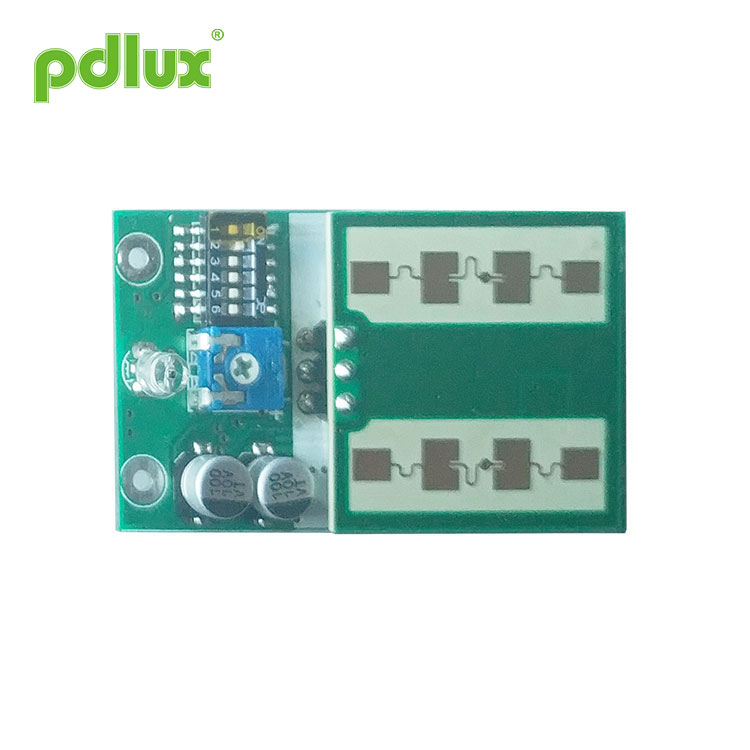

PDLUX PD24-V1 24.125GHz Mikrovågsrörelse Sensor K-band Doppler Transceiver Module
För att undvika skador på PDLUX PD24-V1 24,125 GHz mikrovågsrörelse K-band Doppler-sändtagarmodul bör du vara försiktig. ESD-skyddsåtgärder bör vidtas i alla skeden av lagring, hantering, montering och testning. Rör inte vid radarantennen och stiften på denna modul och rör inte stiften med en multimeter för att mäta.
Modell:PDLUX PD24-V1
Skicka förfrågan
PDLUX PD24-V1 24.125GHz Mikrovågsrörelse Sensor K-band Doppler Transceiver Module
PD24-V1 är en 24,125 GHz mikrovågsrörelsessensor är en K-band Doppler-sändtagarmodul. Detta är en platt antenn designad av oss själva, som kan utveckla en layout med bra matchande sändning och mottagning. Sensorns huvudfrekvens är mer stabil. Det är vårt designpatent, lämpligt för ett större antal omgivningstemperaturer. Med lägre brus, högre upplösning och högre känslighet. Inbyggd antistatisk funktion. Bearbetning av låg energiförbrukning och hög precision MCU antas internt. Jämfört med traditionella liknande produkter är prestandan mer stabil och pålitlig. Denna serie sensormoduler är perfekta för automatisk belysning, säkerhet, automatiska dörrar och smarta hem.
Företaget kan också anpassa höghastighets mobila detektorer för speciella ändamål. Radaravståndsdetektor. Radar närvarodetektor.
Feature Description of PDLUX PD24-V1 24.125GHz Mikrovågsrörelse Sensor K-band Doppler Transceiver Module
＞ 24 GHz (ISM standard frekvensband) rörelsedetektor baserad på funktionsprincipen för radar.
＞ Det maximala avkänningsavståndet kan nå mer än 20 meter. (detektionsavståndet när du går framåt till sensorn)
＞ Justerbart avkänningsavstånd under stabil strömförsörjningsmiljö med låg störning.
＞ Låg strömförbrukning: <2,5mA vid 3V, <3,5mA vid 5V.
＞ Utseende storlek: 45,5 mm (L) x 26 mm (B) x 13,8 mm (H).
Tekniska parametrar
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Matningsspänning |
Vcc |
3.0 |
3.3 |
5.0 |
V |
|
Nuvarande förbrukning |
Icc |
2.5 |
3.0 |
3.5 |
mA |
|
Utgångsström |
2,5 ~ 3,5mA（3 ~ 5V) |
||||
|
Arbetstemperatur |
Topp |
-30 ~ + 85 |
℃ |
||
|
Förvaringstemperatur |
Tstg |
-10 |
+60 |
℃ |
|
|
Frekvensinställning |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Strålad kraft (EIRP) |
Pout |
<2,0 |
<2.5 |
<3.0 |
mW |
|
Luftfuktighet vid lagring |
45% ~ 65% RH |
||||
|
Gränssnittsdefinition Gränssnittet för applikationsmodulen är ett stifthuvud med en tonhöjd på 2,54 mm3 pin |
 |
Pin Dunction Description of PDLUX PD24-V1 24.125GHz Mikrovågsrörelse Sensor K-band Doppler Transceiver Module
|
siffra |
Pin-namn |
Ingång / utgång |
Förklaring |
|
1 |
Vcc |
Inmatning |
Arbetsspänning: DC3-5V (positiv pol med låg störningsströmförsörjning) |
|
2 |
Signalutgång |
Produktion |
Hög nivå 500 mS |
|
3 |
GND |
Inmatning |
Anslut till strömjord (negativ strömförsörjning) |
Installation of PDLUX PD24-V1 24.125GHz Mikrovågsrörelse Sensor K-band Doppler Transceiver Module
1. För att undvika skador på utrustningen bör man vara försiktig. ESD-skyddsåtgärder bör vidtas i alla skeden av lagring, hantering, montering och testning. Rör inte vid radarantennen och stiften på denna modul och rör inte stiften med en multimeter för att mäta.
2.För PD24-V1 installerad utomhus kan detektorn upptäcka regndroppssignalen när det regnar. Det vill säga radardetektorn installerad utomhus på en regnig dag kan upptäcka regndroppar.
Skalinstallationsmetod och materialval
Under installationen får skalet inte vara av metallmaterial eller metallskikt; Icke-kol plastmaterial eller skum kan användas.
Rätt metod:
1.När skalet är tillverkat av plastmaterial (ABS, PVC, etc.) ska skalets tjocklek och utrymme uppskattas korrekt och antennen ska lindas på ett sätt som inte direkt kommer i kontakt med strukturen på radarantenn;
2.När skalet är tillverkat av skummaterial (som Stypopor eller liknande material) ska den relativa dielektriska konstanten för materialet vara nära 1.
Fel metod:
1.Vik in antennen med folie eller några metalldelar;
2. Spraya antennstrukturen med någon form av färg eller lack;
3.Vik in antennen med ett CFK-ark (ledande);
4. plastmaterialet är i direkt kontakt med korrodantantenna-strukturen (det har en hög permittivitetseffekt på plåstrets resonansfrekvens);
5. orimlig struktur leder till onormal radarsensor och detekteringseffekten blir sämre.
Recommended Dimensions of Enclosure of PDLUX PD24-V1 24.125GHz Mikrovågsrörelse Sensor K-band Doppler Transceiver Module
För 24 GHz-radar, enligt erfarenhet, kan skalet tillverkas av plastmaterial med en tjocklek på cirka 3 mm och hålla ett avstånd på cirka 6 mm från ytan på radarantennen. Om ett tjockare plastmaterial används måste ökningen av införingsförlust övervägas. samtidigt kan ett fodral som är för tjockt påverka antennmönstret.
