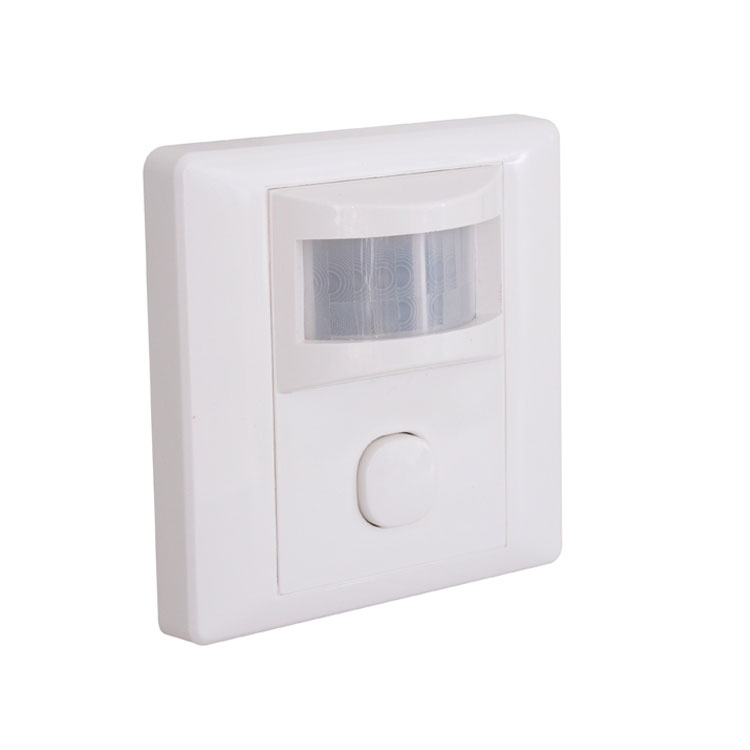

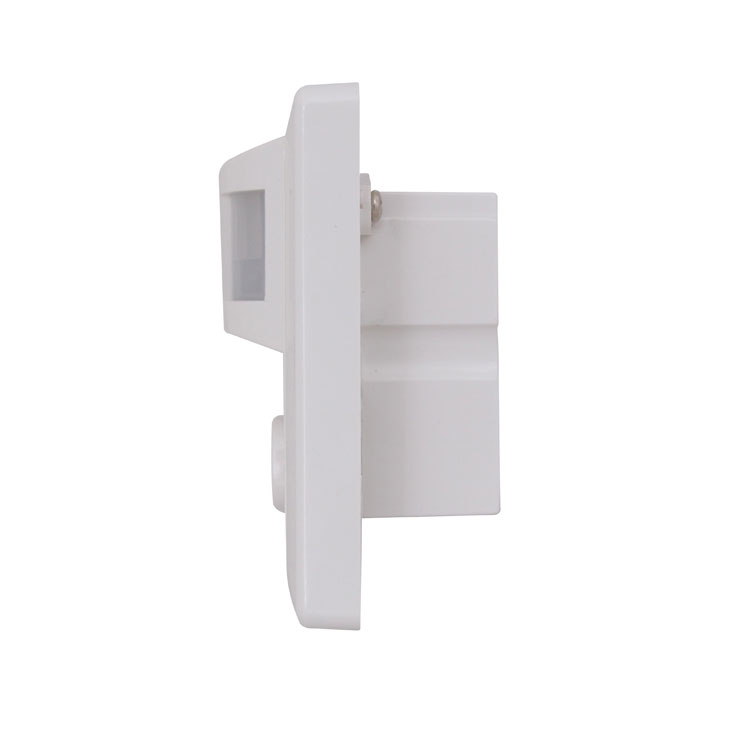

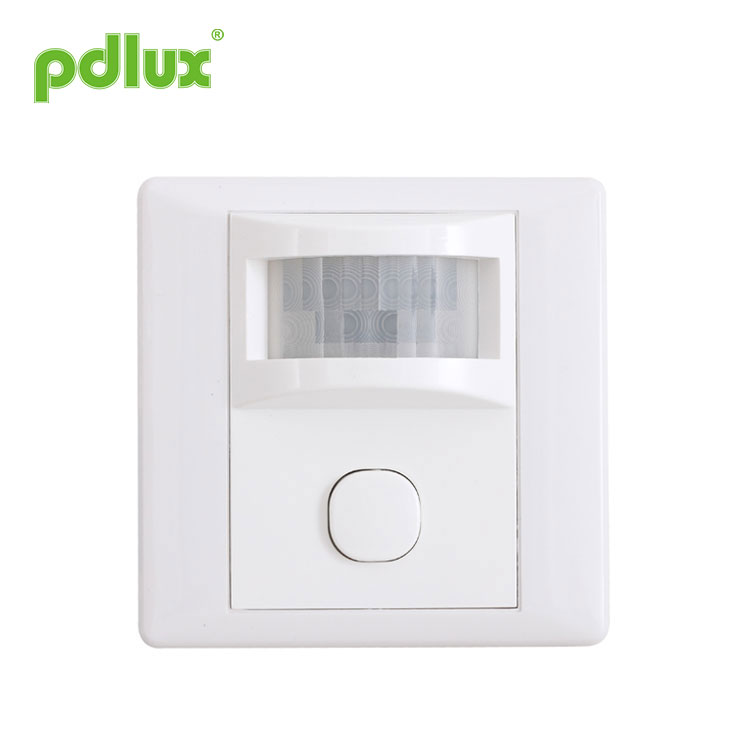

120 graders detektion PIR-rörelsesensor
Du kan vara säker på att köpa 120 Degree Detection PIR Motion Sensor från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.
Modell:PD-PIR134B / PD-PIR134C
Skicka förfrågan
Infraröd sensor PD-PIR134B / PD-PIR134C instruktion
Sammanfattning
120 Degree Detection PIR Motion Sensor är en ny energibesparande strömbrytare, den använder integrerad krets och detektorn för god känslighet (den antog SMT). Den samlar automatik, bekvämlighet, säkerhet, energibesparing och praktisk funktion. Det breda detekteringsområdet består av servicefältet upp och ner, vänster och höger. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. Den kan starta den kontrollerade belastningen på en gång när man kommer in i detekteringsfältet. Den kan identifiera dag och natt automatiskt. Dess användningsområde är brett. Den har funktionerna för effektindikering och detektionsindikering.
Specifikationer
Sensorinformation
Fungera
Detektionsfält: Detektionsfältet består av upp och ner, vänster och höger servicefält. (Se följande diagram). Men den rörliga orienteringen har stor relation till känsligheten.
Kan identifiera dag och natt: Ljuskontrollen kan justeras enligt konsumentens önskemål, när den är justerad på "måne"-läget (min), kan den bara fungera i mindre än 10LUX ljuskontroll; Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max); När det gäller justeringsmönstret, se testmönstret;
Tidsinställning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första induktionen, kommer den att beräkna tiden en gång till på resten av den första tidsinställningen grundläggande.(ställ in tid)
Tidsinställningen är justerbar: Den kan ställas in enligt konsumentens önskemål. Minsta tiden är 8sek±3sek. Maximalt är 7min±2min.
Omkopplaren: Det är "auto"-tillståndet när du trycker in det. Det är "OFF"-läget när du trycker ut det.
PD-PIR134C använder tvåtrådsingångsmönster, så installationen är bekvämare att ersätta den ursprungliga manuella omkopplaren direkt. Mycket problem kan tas bort om du behöver byta ut strömbrytaren och installera den nya linjen.
Installation
Stäng av strömmen.
Ta av sensorbrädans yta och spiken.
Anslut ström- och lastkabeln till sensorn enligt anslutningskabeldiagram.
Sensorn är fixerad på den valda positionen.
Du kan slå på strömmen och testa den efter att ha täckt kortets yta.
Testa
Vrid kontrollampan moturs på maximalt läge (solläge), vrid tidsratten moturs på minimum.
Slå på strömmen, den kontrollerade belastningen fungerar efter 5~10 sek, under förhållanden utan induktorsignaler, bör belastningen sluta fungera inom 5~30 sek.
När den första är ute, gör det vettigt igen efter 5~10 sek. Belastningen bör fungera och den slutar fungera inom 5~15 sek.
Vrid ljusreglaget medurs på minimum, induktorbelastningen ska inte fungera efter att belastningen slutat fungera i mer än 10LUX omgivande ljus, belastningen ska fungera om du täcker detekteringsfönstret med det ogenomskinliga föremålet (handduk etc). Under förhållanden utan induktorsignaler är det normalt att belastningen slutar fungera inom 5 ~ 15 sekunder.
Något problem och löst sätt
1. Belastningen fungerar inte:
a. kontrollera strömmen och belastningen.
b. Om funktionsomkopplaren är i "auto"-läge.
c. Om belastningen är bra.
d. Kontrollera om arbetsljuset överensstämmer med ljuskontrollen.
2. Känsligheten är dålig:
a. Vänligen kontrollera om framsidan av detektionsfönstret hindrar den effekten att ta emot signalerna.
b. Kontrollera omgivningstemperaturen.
c. Kontrollera om signalkällan finns i detektionsfältet.
d. Kontrollera installationshöjden.
e. Om den rörliga orienteringen är korrekt.
3. Sensorn kan inte stänga av lasten automatiskt:
a. Om det finns en kontinuerlig sensorsignal i detekteringsfältet.
b. Om tidsinställningen ställs in på den längsta.
c. Om effekten motsvarar instruktionen.
d. Om temperaturen ändras nära sensorn. (luftkonditionering, centralvärme etc.)
● Vänligen bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
Sammanfattning
120 Degree Detection PIR Motion Sensor är en ny energibesparande strömbrytare, den använder integrerad krets och detektorn för god känslighet (den antog SMT). Den samlar automatik, bekvämlighet, säkerhet, energibesparing och praktisk funktion. Det breda detekteringsområdet består av servicefältet upp och ner, vänster och höger. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. Den kan starta den kontrollerade belastningen på en gång när man kommer in i detekteringsfältet. Den kan identifiera dag och natt automatiskt. Dess användningsområde är brett. Den har funktionerna för effektindikering och detektionsindikering.
Specifikationer
|
Strömkälla: 100-130V/AC 220-240V/AC Strömfrekvens: 50/60Hz Nominell belastning: PD-PIR134B: 400W Max.wolfram (100-130V/AC) 100W Max.fluorescerande (100-130V/AC) 600W Max.wolfram (220-240V/AC) 150 W Max. fluorescerande (220-240 V/AC) PD-PIR134C: 100W Max.wolfram (100-130V/AC) 200W Max.wolfram (220-240V/AC) |
Ljuskontroll: <10LUX~2000LUX (justerbar) Tidsinställning: min:8sek±3sek max:7min±2min (justerbar) Detekteringsvinkel: 120° Detekteringsvinkel: 9m Max. (<24°C) Arbetstemperatur: -10°C~+40°C Arbetsfuktighet: <93%RH Installationshöjd: 1m~1,6m Strömförbrukning: 0,45 W (statisk 0,1 W) |
Sensorinformation
Fungera
Detektionsfält: Detektionsfältet består av upp och ner, vänster och höger servicefält. (Se följande diagram). Men den rörliga orienteringen har stor relation till känsligheten.
Kan identifiera dag och natt: Ljuskontrollen kan justeras enligt konsumentens önskemål, när den är justerad på "måne"-läget (min), kan den bara fungera i mindre än 10LUX ljuskontroll; Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max); När det gäller justeringsmönstret, se testmönstret;
Tidsinställning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första induktionen, kommer den att beräkna tiden en gång till på resten av den första tidsinställningen grundläggande.(ställ in tid)
Tidsinställningen är justerbar: Den kan ställas in enligt konsumentens önskemål. Minsta tiden är 8sek±3sek. Maximalt är 7min±2min.
Omkopplaren: Det är "auto"-tillståndet när du trycker in det. Det är "OFF"-läget när du trycker ut det.
PD-PIR134C använder tvåtrådsingångsmönster, så installationen är bekvämare att ersätta den ursprungliga manuella omkopplaren direkt. Mycket problem kan tas bort om du behöver byta ut strömbrytaren och installera den nya linjen.
Installation
Stäng av strömmen.
Ta av sensorbrädans yta och spiken.
Anslut ström- och lastkabeln till sensorn enligt anslutningskabeldiagram.
Sensorn är fixerad på den valda positionen.
Du kan slå på strömmen och testa den efter att ha täckt kortets yta.
Testa
Vrid kontrollampan moturs på maximalt läge (solläge), vrid tidsratten moturs på minimum.
Slå på strömmen, den kontrollerade belastningen fungerar efter 5~10 sek, under förhållanden utan induktorsignaler, bör belastningen sluta fungera inom 5~30 sek.
När den första är ute, gör det vettigt igen efter 5~10 sek. Belastningen bör fungera och den slutar fungera inom 5~15 sek.
Vrid ljusreglaget medurs på minimum, induktorbelastningen ska inte fungera efter att belastningen slutat fungera i mer än 10LUX omgivande ljus, belastningen ska fungera om du täcker detekteringsfönstret med det ogenomskinliga föremålet (handduk etc). Under förhållanden utan induktorsignaler är det normalt att belastningen slutar fungera inom 5 ~ 15 sekunder.
|
Anteckningar Elektriker eller erfaren människa kan installera den. Orolighetsobjekten kan inte betraktas som installationens grund-ansikte. Det finns inga hinder eller orosobjekt som påverkar upptäckten framför detektionsfönstret. Undvik att installera den nära temperaturförändringszoner, till exempel: luftkonditionering, centralvärme etc. Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen. |
 |
Något problem och löst sätt
1. Belastningen fungerar inte:
a. kontrollera strömmen och belastningen.
b. Om funktionsomkopplaren är i "auto"-läge.
c. Om belastningen är bra.
d. Kontrollera om arbetsljuset överensstämmer med ljuskontrollen.
2. Känsligheten är dålig:
a. Vänligen kontrollera om framsidan av detektionsfönstret hindrar den effekten att ta emot signalerna.
b. Kontrollera omgivningstemperaturen.
c. Kontrollera om signalkällan finns i detektionsfältet.
d. Kontrollera installationshöjden.
e. Om den rörliga orienteringen är korrekt.
3. Sensorn kan inte stänga av lasten automatiskt:
a. Om det finns en kontinuerlig sensorsignal i detekteringsfältet.
b. Om tidsinställningen ställs in på den längsta.
c. Om effekten motsvarar instruktionen.
d. Om temperaturen ändras nära sensorn. (luftkonditionering, centralvärme etc.)
● Vänligen bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
