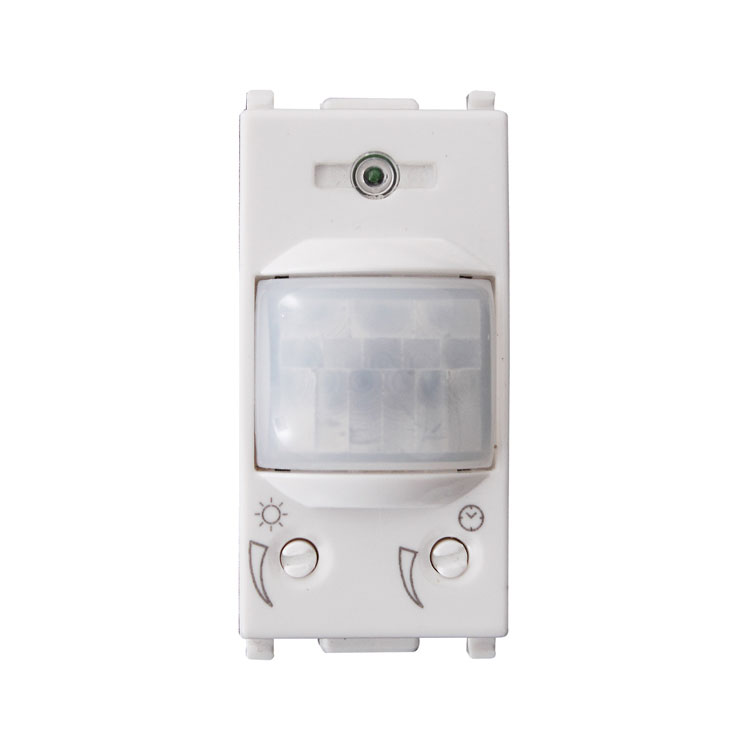

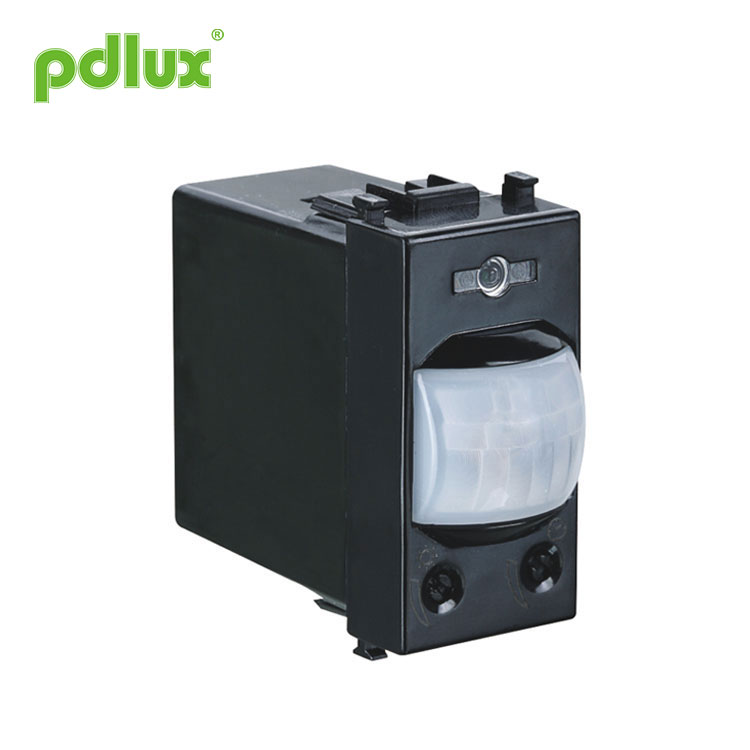

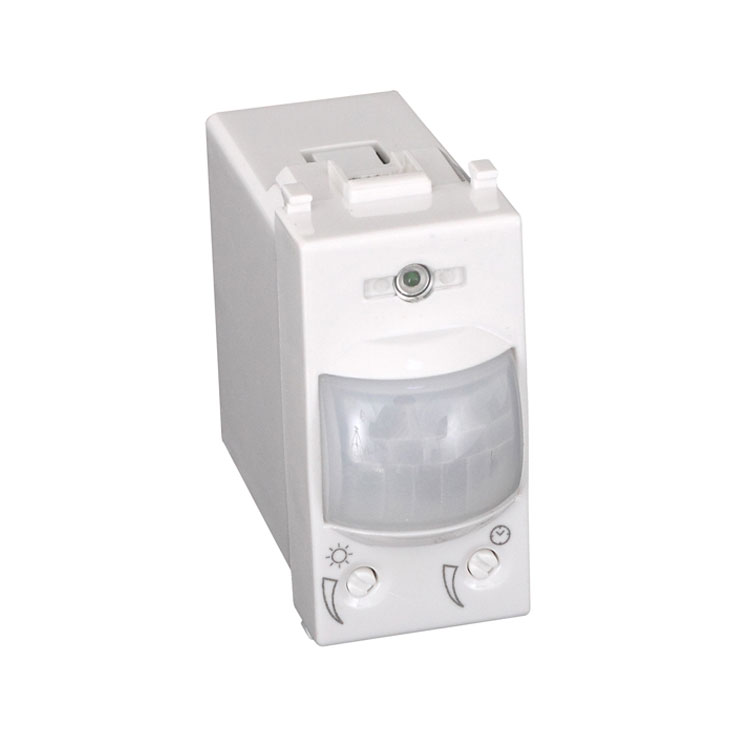

Infraröd sensor med hög effekt

PDLUX PD-PIR118
Infraröd sensor med hög effekt kan identifiera dag och natt automatiskt. Och arbetsljuset kan väljas fritt och få det att fungera på natten och inte fungera på dagtid.

Skicka förfrågan

Infraröd sensor PD-PIR118 instruktion

PRODUKTINFORMATION

Produkten är en energibesparande automatisk omkopplare. Den slås på när man går in i detekteringsfälten och stängs av när den lämnar. Det kan identifiera dag och natt automatiskt. Det antar infraröd energi urladdningsdetektor och integrerad krets. Dess prestanda är stabil. Den startar den kontrollerade lasten när man går in i detekteringsområdet och utlöser den, belastningen stängs av automatiskt när man lämnar.

TECKEN
> Infraröd sensor med hög effekt kan identifiera dag och natt automatiskt. Och arbetsljuset kan väljas fritt och få det att fungera på natten och inte fungera på dagtid.
> Upplyst tid kan justeras efter kundens önskemål.
> Mini skal (48mm * 23mm * 52mm)
> Sense LED: när den känner avkänningssignal blinkar LED.

SPECIFIKATIONER för infraröd sensor med hög effekt

Strömkälla: 220-240V / AC
Effektfrekvens: 50Hz
Nominell belastning: 800W max. Volfram
200W max. Lysrör
Detektionsområde: <7m (22 ° C)
Tidsinställning: Min: 9s ± 2sec
Max: 3 min ± 30 sek (justerbar)

Avkänningsvinkel: 120 °
Ljusstyrning: 10LUX ~ solsken (justerbar)
Arbetsfuktighet: <93% RH
Arbetstemperatur: -10 ~ + 40â „ƒ
Strömförbrukning: <0,5W
Installationshöjd: 1,5 ~ 2,5 m

SENSORINFORMATION

Anslut strömmen och lastkabeln till sensorn enligt anslutningsdiagrammet;

TEST för infraröd sensor med hög effekt
> Vrid tiden moturs till min efter installation, innan du slår på strömmen;
> Slå på strömmen, efter 30 sekunder går sensorn in i ett stabilt arbetsläge;
> Efter att lasten stängts av, känn av den, bör belastningen sättas på, och under förutsättning att ingen kontinuerlig avkänningssignal ska belastningen stängas av inom 8 sekunder ~ 10 sekunder;
> När ljusreglaget moturs är inställt på min, om du testar enheten på dagtid, känner det, bör lasten inte fungera. Täck detekteringsfönstret med ogenomskinligt föremål (simulera nattljus) och känn det, bör lasten tändas;
> Om allt är normalt kan du, enligt dina önskemål, vrida på tidsratten för att ställa in belysningstiden och vrida på ljusreglaget för att välja arbetsbelysning.

Anmärkning av högeffektiv infraröd sensor:snälla justera inte de två funktionella knapparna till överflöd. Det beror på att de två funktionella knapparna var anslutna direkt till komponenterna, det finns en liten propp i var och en av de två komponenterna, när du justerar knapparna från början till slut kommer den överdrivna svängen att skada proppen och leda till 360 ° Vänd utan avbrott. Gränsen för justeringsområdet är 270 °, var uppmärksam på detta.

â — ŠElektriker och erfaren människa kan installera det
â — Š Oroobjekten kan inte betraktas som installationsytan.
â — ŠDet får inte finnas några hinder eller oroligheter som påverkar detekteringen framför detekteringsfönstret.
â - ŠUndvik att installera den nära temperaturförändringszonen, till exempel luftkonditionering, värmare etc.
â — Š Öppna inte fodralet för din egen säkerhet om du hittar drag efter installationen, kontakta leverantören i tid.

Fabriksintervall: Ljusstyrning är max, tidsinställning är max.

NÅGOT PROBLEM OCH LÖSNING
1. lasten fungerar inte:
> Kontrollera om anslutningen mellan kraft och belastning är korrekt eller inte.
> Om lasten är bra eller inte.
> Kontrollera om arbetsbelysningssatsen motsvarar omgivande ljus eller inte.

2. känsligheten är dålig:
> Kontrollera om det finns något hinder framför detekteringsfönstret som påverkar det för att ta emot signalerna eller inte.
> Kontrollera om omgivningstemperaturen är för hög eller inte.
> Kontrollera om sinnesignalkällan befinner sig i detekteringsfältet eller inte.
> Kontrollera om installationshöjden överensstämmer med specifikationen.
> Oavsett om den rörliga orienteringen är korrekt eller inte.

3. Sensorn kan inte stänga av lasten automatiskt:
> Oavsett om det finns kontinuerlig avkänningssignal i detekteringsfälten eller inte.
> Oavsett om fördröjningstiden är inställd på den längsta eller inte.
> Om strömmen motsvarar den instruktion som krävs.
> Huruvida temperaturen uppenbarligen är nära sensorn (luftkonditionering, centralvärmare etc).

â € ¢ Bekräfta med installationen.
â € ¢ Stäng av strömmen innan installation och demontering.
â € ¢ Se till att du har stängt av strömmen av säkerhetsskäl.
â € ¢ Felaktig drift orsakade förluster, tillverkaren tar inget ansvar.

Lösningar för att förhindra kraftnätets pulsstörningar för produkterna:
På grund av skillnaden mellan regionalt nätverk för störningar är störningspulsen osäker, så användaren föreslås inte att justera det känsliga till maxiet vid användning. Förslag: Installera och justera det känsliga på lämpligt avstånd med, ställ inte in maxkänsligheten för att förhindra felaktig användning.

Vi har åtagit oss att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka några problem. Vid design har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vårt tillstånd, ska inte kopieras för andra syften.
