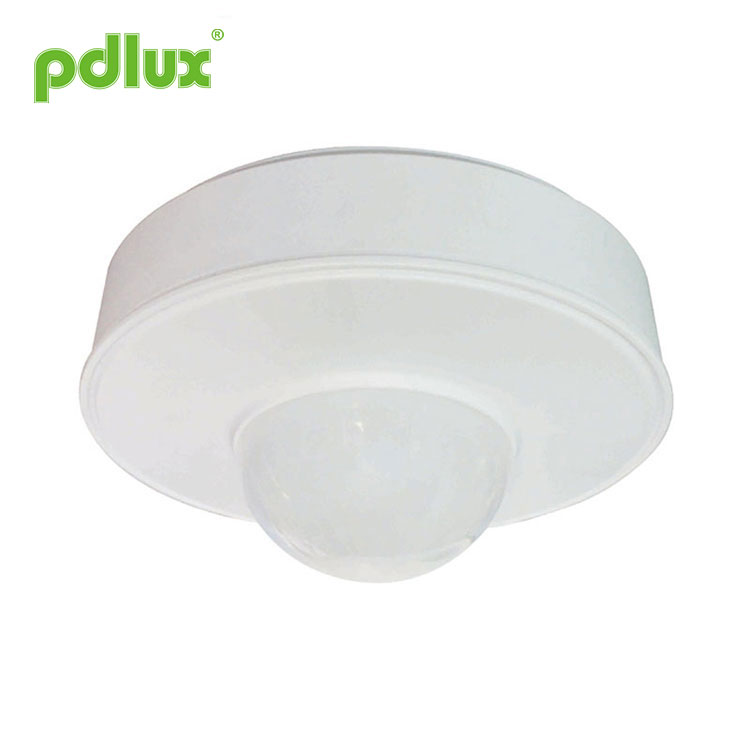

360 ° detektering infraröd sensor
PDLUX PD-30N2
360 ° detekteringsinfraröd sensor använder ett digitalt informationsbehandlingssystem. Det enklaste sättet att överväga 30N2 i början av designen är att ta bort sensorns främre ram och välja lämplig plats för varje funktion som ska bytas ut.
Skicka förfrågan
Infraröd sensor 30N2
Produktstorlek
Sammanfattning
360 ° detekteringsinfraröd sensor är en helt ny konceptdesign med dess utgångsstyrsektion helt åtskild från sensorsektionen. Lådans botten kan anslutas. Det löser helt problemet med traditionella ledningsanslutningar. Sensorkomponenterna och kontrollkomponenterna använder trådlös anslutningsteknik. Sensorsektionen är helt skild från utgångsstyrsektionen och är extremt lätt att användaanvändarvänlig och enkel att installera. Fast produkt behöver bara två skruvar gör installationen av sensorn enkel. 360 ° detektionsinfraröd sensor är en helt revolutionerande design. Detta är vår patenterade produkt.
360 ° detekteringsinfraröd sensor använder ett digitalt informationsbehandlingssystem. Det enklaste sättet att överväga 30N2 i början av designen är att ta bort sensorns främre ram och välja lämplig plats för varje funktion som ska bytas ut.
360 ° detekteringsinfraröd sensor tål en bred spänning på 100V-277V och kan användas i alla länder i världen. Strömförbrukning i vänteläge <0,5 W, kraftfull, med dubbla kontrollutgångar, hög effekt kan styra vilken belastning som helst på 2300 W, och den andra utgången kan kontrollera vilken belastning som helst på 1000 W. Det finns också en 0-10V ljusstyrningskontakt för att reglera ljusstyrkan för dimljuset. Du kan ställa in procentsatsen för standby-ljusstyrka. 30N2 Med tanke på olika användares behov har vi reserverat utrymme för ytterligare expansion. Användare är välkomna att fråga om dina behov. Vi är alltid redo att lägga till de funktioner du behöver.
Läs följande avsnitt i denna handbok noggrant för installation och drift.
Specifikationer för infraröd sensor för 360 ° detektion
Strömförsörjningsspänning: 100-277V, 50 / 60Hz
Huvudkontroll:
Effekt: 2300W / 230V Max 3000W / 230V
Hjälpkontroll:
Effekt: 1000W / 230V Max 1200W / 230V
Ljusreglering: 0-10V 50mA
Fördröjning: 10 sekunder - 20 minuter (justerbar)
Avkänningsavstånd: 2-16 m (radier) / 22 ° C. (Justerbar)
Standby-tid: av / 10min / 20min / konstant ljus
Standby-ljusstyrka: 5%, 10%, 20%, 30%
Optisk kontroll Belysning: <10LUX ~ 2000LUX (justerbar)
Avkänningsvinkel: 360 °
Monteringshöjd: 2,5m-4,5m
Arbetstemperatur: -10 - + 40 ° C
Sondrörelseshastighet: 0,6-1,5m / s
relativ luftfuktighet: <93% relativ luftfuktighet
Statisk strömförbrukning: 0,5W
Funktionsinställningar beskrivning
1. Knapp för känslighetsjustering:
Känslighetsjusteringsknappen är ansvarig för att hantera systemets detekteringskänslighet. Användaren kan välja position för ratten efter behov för att anpassa sig till det detekteringsområde du vill ha. I allmänhet är känsligheten tillräckligt för att detektera sensorn inom detekteringsområdet, inte för hög, för för hög benägen för feloperation. Justera känsligheten med hänsyn till omgivningstemperaturen. Ju högre omgivningstemperatur, desto lägre detekteringskänslighet. Tillverkaren rekommenderar att omgivningstemperaturen från 22 ° C till 24 ° C används som referens för att välja position för känslighetsjusteringsknappen.
2. Fördröjningsjusteringsknapp:
Fördröjningsjusteringsknappen är ansvarig för att hantera lasttiden efter att sensorn utlöser arbetet.
Vredet kan ställas in medurs för en fördröjningstid på 10 sekunder till 20 minuter. Användaren väljer lämplig position för ratten efter behov.
3.LUX-justeringsknapp:
LUX-inställningsknappen används av systemet för att detektera den omgivande belysningen, och det är villkorsvalet för sensorn under vilken omständighet användaren väljer den omgivande ljusstyrkan som måste avkännas. När ratten går moturs till botten, kan sensorn bara gå in i induktionen när ljusstyrkan på det installerade läget är lägre än 10LUX, det vill säga sensorn kan bara arbeta under mörka timmar på natten. Ju högre LUX-värde, desto ljusare är den omgivande ljusstyrkan. Användare kan ställa in lämplig plats efter deras egna behov.
4. D-TIME justeringsknapp:
D-TIME-ratten ansvarar för att hantera justeringen av sensorns standby-ljusstyrka. Vred medurs riktning kan ställa in 4 växlar. Användare kan ställa in lämplig plats efter deras egna behov.
5. DIM-inställningsknapp:
DIM-ratten ansvarar för hanteringen av standby-ljusstyrka. Vred medurs riktning kan ställa in fyra nivåer av ljusstyrka. Användare kan ställa in lämplig plats efter deras egna behov.
Induktionsinformation
Produkttestning
Du kan manuellt justera arbetsfördröjning, känslighet,, ljusstyrningsvärden, D-TIME och DIM (för mer information: vredinställningar). ) och ledningar enligt kopplingsschemat. Koppla in strömförsörjningen, ca 1 minuter efter att sensorn är i ett stabilt arbetsläge. Justera här fördröjningstiden till ett minimum och justera ljusstyrningsvärdet till solen för testning. du har avslutat alla tester, du kan göra tidsfördröjning, ljusstyrningsvärde och känslighetsinställningar enligt dina behov, och installationen är klar.
Parameterinställningsmetod: potentiometer
Följande inställningar kan kräva flera justeringar för att uppfylla dina krav.
|
(1) Ljusstyrningsinställning
Arbetsbelysningsvärdet kan justeras <10-2000LUX-intervallet.
Arbetsbelysningsvärdet är ungefär 10 LUX när moturs vridning är i slutet, och arbetsbelysningsvärdet är ungefär den dag då medurs rotation är i slutet.
|
 |
|
(2) Fördröjningsinställning
Fördröjningstiden för de fyra växlarna är: 1: 10s 2: 1 min 3: 6 min 4: 20 min
|
 |
Obs! När lamporna släcks tar det nästan 4 sekunder innan det känns igen. Ljuset tänds bara när signalen detekteras i slutet av denna tid.
Korrekt användning av fördröjningsjustering: Den används för att justera fördröjningstiden för sensorn för att detektera ljuset efter att kroppen rör sig och tänds till den automatiska släckningslampan. Användarna kan justera enligt faktiska krav. Eftersom de infraröda induktionsprodukterna har kontinuerlig avkänning funktion, kort sagt, sensorn i fördröjningstiden före slutet av någon induktion, kommer systemet att ominställas, så länge personen i detektionsområdet för aktiviteter kommer lampan inte att släckas. Därför rekommenderas det att användarna försöker justera fördröjningstiden för att uppnå energibesparing.
|
(3) Inställning av detektionsavstånd (känslighet)
Fyra detekteringsområden är: 1: 2m 2: 8m 3: 10m 4: 16m
|
 |
Observera: när du använder produkten, vänligen justera produktens känslighet till rätt läge, justera inte produktens känslighet till det maximala, för att undvika felaktig användning orsakad av vindstartgardiner
löv, små djur, elnät och elektrisk utrustning som kan orsaka att produkten inte fungerar ordentligt. När det visar sig att produkten inte fungerar ordentligt kan användaren försöka sänka känsligheten på rätt sätt innan testet utförs. Innan eller under installationen av produkten, om funktionstestet utförs, måste personalen lämna produktens sensorområde och inte gå runt för att förhindra kontinuerligt arbete med sensorn på grund av mänsklig rörelse.
|
(4) D-TIME-inställning
Standby-tiden för de fyra växlarna är: 1: av 2: 10min 3: 20min 4. Automatisk halvljus på natten
|
 |
Obs! När ljusstyrningsvärdet> 200LUX kommer produkten att lämna halvljusläget.
|
(5) DIM-inställning
Ljusstyrkan för standby-växel fyra är: 1: 5% Ljusstyrka 2: 10% Ljusstyrka 3: 20% Ljusstyrka 4: 30% Ljusstyrka
|
 |
|
När du väljer fjärrkontrollen med 15 tangenterläs igenominstruktion nedan hittar du merfunktioner.
Funktioner: PÅ-PÅ-läge, i PÅ-läge blinkar LED-indikatorn i sensorn en gång i sekunden, den anslutna belastningen fortsätter att fungera i 6 timmar och växlar sedan automatiskt till AUTO-läge.
|
 |
AUTO-automatisk avkänningsläge: När signalen detekteras blinkar LED-indikatorn i sensorn en gång.
UNLOCK - tryck på UNLOCK och starta inställningen. Om du inte gör någon inställning låses systemet på två minuter, det vill säga att du inte får ändra inställningarna. Om du gör inställningar låses systemet 5 sekunder efter den senaste inställningen, det vill säga att du inte får ändra inställningarna.
SENS - inställbar känslighet, MIN, 6m, 8m, MAX kan väljas.
TID --- inställd tidsfördröjning, 10â €, 2â € ™, 6â € ™, 20â € ™ kan väljas.
LUX ---- inställt arbetsbelysning, 10,50,150,2000（LUXï¼ kan väljas.
När allt ovan har valts trycker du på OK eller SEND för att starta inställningarna och sensorn fungerar som styrinställningar.
OBS! Kontrollenheten är inne med CMOS som kan memorera alla effektiva inställningar!
Förbindelse
Installationen baseras på det medföljande kopplingsschemat.
|
|
TEST-tangent: när linjen är ansluten framgångsrikt och kontrollpanelen inte är installerad, tryck på den här tangenten för att TESTA om lasten är ansluten normalt. Obs: tryck en gång för att slå på lasten, och indikatorlampan lyser alltid; Tryck igen för att koppla bort lasten och släcka indikatorn. |
|
R-portkontroll: Den kan peka på valfri punkt på L / N en gång för att slå på huvudstyrreläet och stänga det inom fördröjningstiden.
Installation
(1) Strömförsörjningen ska stängas av före installationen;
(3) Installera bottenlocket och skruven (t.ex. â ‘¢);
|
 |
Installation Uppmärksamhet
Be en elektriker eller en person med relevant erfarenhet att installera ›
Använd inte flyktiga föremål som monteringsunderlag
Det bör inte finnas några hinder, oavbrutna rörliga föremål framför detekteringsfönstret som påverkar dess upptäckt.
Installera inte i områden där luftflödet har förändrats avsevärt, såsom: Luftkonditionering, värmefläkt
Om sensorn visar sig vara defekt efter installationen, för din säkerhet, öppna inte sensorhuset utan tillstånd.
Anmärkning
Installera sonden mot det område som människor ofta passerar vid installation ã € ‚
För sonden i riktning mot den omgivande ljuskällan för mer exakta belysningsinställningar - € ‚
Detektera signalen igen inom induktionsfördröjningstiden och fördröjningstiden läggs över € ‚
Ljusstyrd LUX-ratt: hänvisar till arbetsmiljöbelysningen; När ratten är medurs till slutet, hela dagen i induktivt tillstånd; När ratten är moturs till slutet, belysning <10LUX för att komma in i det induktiva tillståndet.
Fördröjningsknapp: hänvisar till lampan för att ta emot den induktiva signalen efter ljuset till ingen efterföljande induktionssignal, lampans arbetsstegvärdeã € ‚
Något problem och löst sätt
Belastningen fungerar inte
a. Kontrollera att strömförsörjningen, lastanslutningen är korrekt
b. Belastningen är intakt ›
c. Kontrollera att sensorns arbetsbelysning överensstämmer med den omgivande belysningen.
Låg känslighet
a. Kontrollera om det finns hinder framför sondfönstret som påverkar sensormottagningssignalen.
b. Kontrollera att den omgivande temperaturen som används av sensorn är för hög ï ›
c. Kontrollera om den induktiva signalkällan befinner sig i sensorns detekteringsområde.
d. Kontrollera om installationshöjden ligger inom de gränser som anges i denna handbok.
Sensorn stänger inte av belastningen automatiskt
a. Finns det en kontinuerlig avkänningssignal i detekteringsområdet?
b. Huruvida sensorns arbetsfördröjning ska ställas in på Maxï ›
c. Om den använda strömförsörjningen motsvarar kraven i bruksanvisningen ›
d. Om det finns betydande temperaturförändringar nära sensorn, t.ex. luftkonditionering, värmare och annan utrustning.
e. Huruvida rörelseriktningen är korrekt.
Denna handbok för innehållet i denna produktprogrammering vid den tidpunkten kommer vi inte att märka om det finns några uppdateringar.
Innehållet i bruksanvisningen är strängt förbjudet för reproduktion av andra ändamål utan företagets tillstånd.
