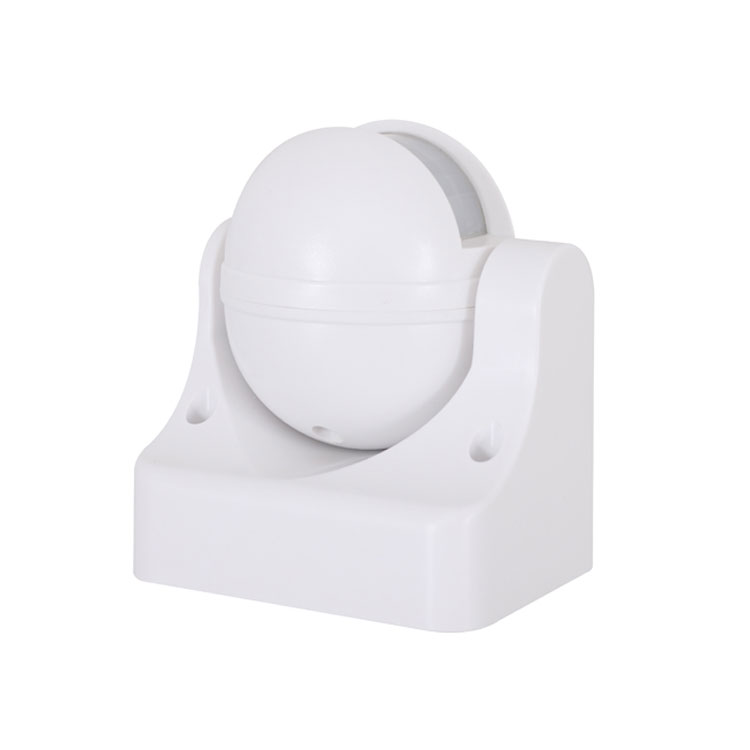

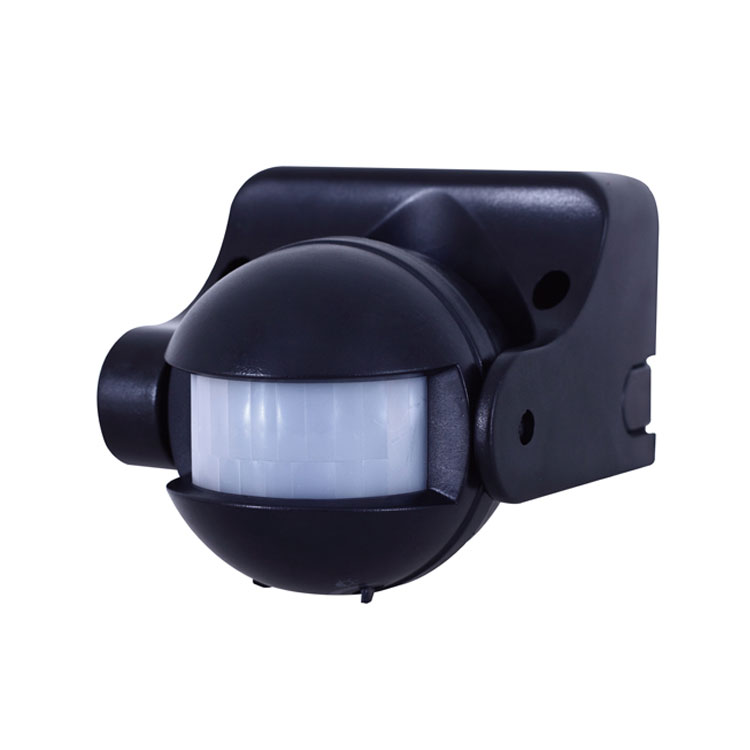

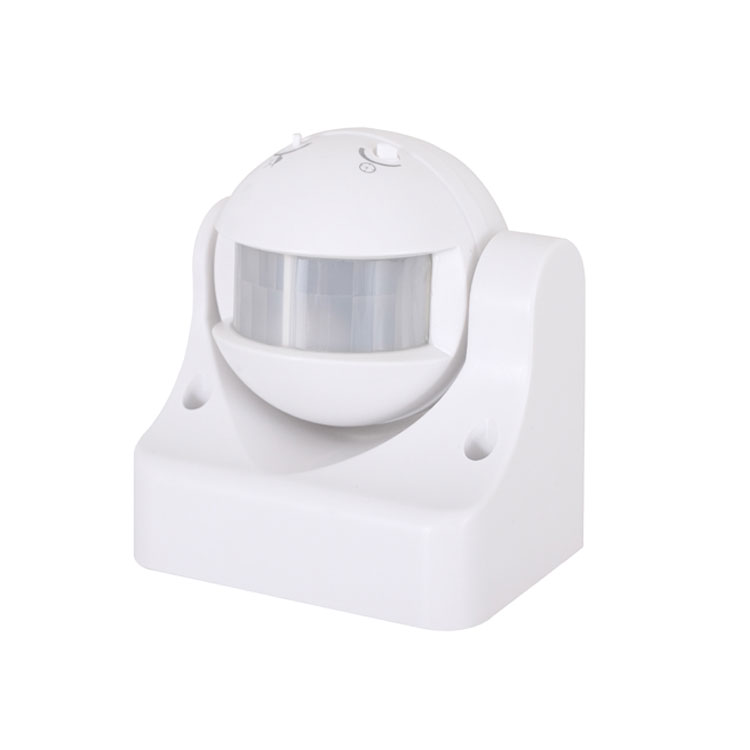

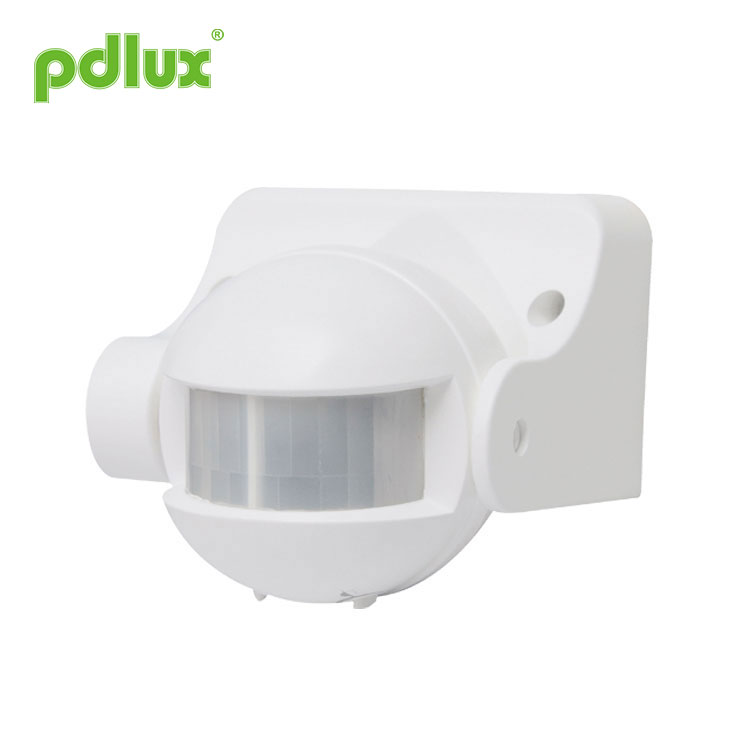

IP44 vattentät infraröd sensor

PD-PIR109-Z Instruktion för infraröd rörelsesensor

Sammanfattning

IP44 vattentät infraröd sensor är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Den använder MCU för att exakt beräkna omkopplarinformationen och kontrollerar noggrant det relä som ska slås på vid sinusvågens nollpunkt så att varje belastning slås på. Vid sinusvågens nollpunkt undviks startströmsproblemet orsakat av det konventionella styrläget när sinusvågens högspänning slås på, speciellt det stora strömskadningsreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under lasten.

På grund av diversifieringen av nuvarande elektriska belastningar, särskilt LED-lampor, energisparlampor och lysrör har alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det vanliga reläet 10A tål bara tre gånger av startströmmen och det är troligt att reläet går sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.

För att lösa detta problem antar IP44 vattentät infraröd sensor avancerad digital precisionsberäkning för att sätta på lasten när sinusvåg är nollpotential, vilket löser belastningsströmens nuvarande problem, vilket kraftigt förbättrar lastkapaciteten och förlänger livslängden på produkt Den senaste kontrollmetoden för massproduktionssensorteknik kan enkelt kontrollera vilken belastning som helst. Det är en medelstor och avancerad produkt. Även om kostnaden ökar jämfört med den konventionella versionen ökar produktens tillförlitlighet och livslängd kraftigt. Denna produkt är lika med att välja sinnesfrid, välja sinnesfrid och välja säkerhet.

IP44 vattentät infraröd sensor har en växelströmsförsörjningsversion och en nedtrappningsversion av kondensator. Den växlande strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en strömförbrukning i standby-läge på <0,5W. I princip kan den kapacitiva nedstigningsversionen endast ha en enda spänning och standby-strömförbrukningen är> 0,7W. Du bör överväga det när du väljer en produkt.

Specifikationer

> LUX-justering:
LUX hänvisar till omgivningens ljusstyrka. Genom att justera LUX-justeringsknappen kan du välja vilken ljusstyrka du vill få sensorn till induktionen. Välj den vana som passar dig.
Några av alternativen i 20LUX-lösningen ska belysas. Vissa väljer 50LUX omgivande belysning för att vara induktiv belysning, och andra väljer att vara induktiv belysning när som helst, så länge LUX-justeringsknappen justeras till det maximala.

> Tidsjustering:
Tidsjusteringsknappen används för att justera tiden efter att sensorn känner av ljuset och användaren kan rimligen välja fördröjningstiden efter induktionen.

Sensorinformation

Installation och försiktighetsåtgärder

IP44 vattentät infraröd sensor är mycket bekväm att installera, välj en lämplig position för exakt installation, försök att inte installera sensorn på en plats med stor miljöstörning; till exempel luftkonditioneringsport, värmekällans port och andra platser. Eftersom dessa positioner sannolikt kommer att få sensorn att tänka på, efter att ha valt installationsposition och anslutit strömkabeln korrekt till lastkabeln, kan strömmen slås på.

1.Justera först TIDEN till ett minimum, justera sedan LUX till det maximala (arbetsläget under dagen) och testa induktionen.

2.Om sensorn har tänts under testet, finns det ingen framför sensorn. Den måste vänta tills lampan är avstängd och den kommer att utlösas av människokroppsrörelsen igen efter 3 sekunder. Om det alltid finns någon som flyttar ljuset i mitten kommer det alltid att vara på och kan inte stängas av.

3.Efter att ovanstående preliminära test är normalt kan du välja lämpligt LUX-värde och fördröjningstid.

Anslutnings-ledningsdiagram

L Brown N blå L 'Röd anslut L och n med ström; anslut L 'och n med belastning.

1ã € Stäng av strömmen;
2ã € Lossa skruven på det nedre locket, öppna ledningshålet, för strömkabeln och ladda genom bottenlocket;
3ã € Fäst bottenlocket med uppblåst skruv på vald position;
4ã € Anslut ström- och belastningskabeln till anslutningskolonn enligt anslutningsdiagrammet;
5ã € Sätt sensorn på bottenlocket, vrid skruven ordentligt, elektrifiera den och testa den.

Testa

> Vrid ljusreglaget medurs till max (SUN), vrid tidsknappen moturs till minimum;
> Slå på strömmen och indikatorn blinkar i 30 sekunder och går in i arbetsläge.
> När lasten släcks för första gången, gör det meningsfullt igen efter 5 sekunder, lasten ska fungera och indikatorlampan är röd. Belastningen ska sluta fungera inom 5 sekunder;
> Vrid LUX-ratten till minimum moturs, om du testar den när ljusreglaget är mer än 10LUX, skulle induktionsbelastningen inte fungera efter att lasten slutar fungera; lasten ska fungera om du täcker detekteringsfönstret med ogenomskinligt föremål (handduk etc), det skulle vara vanligt att lasten slutar fungera inom 5sek under inget induktionssignalförhållande.

Anmärkning om IP44 vattentät infraröd sensor
> Bör installeras av elektriker eller erfaren person;
> Undvik att installera den på det oroliga föremålet.
> Det ska inte finnas något hinder och rörliga föremål framför detekteringsfönstren för att utföra upptäckt;
> Undvik att installera den i närheten av luftförändringszoner som t.ex. luftkonditionering, centralvärme osv.
> Med tanke på din säkerhet ska du inte öppna locket när du hittar drag efter installationen.
> Om det finns skillnad mellan instruktion och funktion som produkten har, vänligen prioritera produkten och ledsen att inte informera dig om det.

Något problem och löst sätt
1ã € Lasten fungerar inte:
a: Kontrollera om anslutningen av ström och belastning är korrekt;
b: Kontrollera om lasten är bra;
c: Kontrollera om arbetsbelysningssatsen motsvarar ljusstyrning.

2ã € Känsligheten är dålig:
a: Kontrollera om det finns hinder framför detekteringsfönstret för att motta signalen;
b: Kontrollera om omgivningstemperaturen är för hög;
c: Kontrollera om induktionssignalkällan finns i detekteringsfälten;
d: Kontrollera om installationshöjden motsvarar höjden som visas i instruktionen;
e: Kontrollera om den rörliga orienteringen är korrekt.

3ã € Sensorn kan inte stänga av lasten automatiskt:
a: Kontrollera om det finns kontinuerlig signal i detekteringsfältet;
b: Kontrollera om tidsinställningen är den längsta;
c: Kontrollera om strömmen motsvarar instruktionen;
d: Kontrollera om temperaturen nära sensorn uppenbarligen förändras, till exempel luftkonditionering eller centralvärme etc.



â € ¢ Bekräfta med installationen.
â € ¢ Stäng av strömmen innan installation och demontering.
â € ¢ Se till att du har stängt av strömmen av säkerhetsskäl.
â € ¢ Felaktig drift orsakade förluster, tillverkaren tar inget ansvar.

Vi har åtagit oss att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka några problem. Vid design har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna handbok är avsedd för den aktuella innehållsprogrammeringen av denna produkt. Det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Denna instruktion, utan vårt tillstånd, ska inte kopieras för andra syften.
