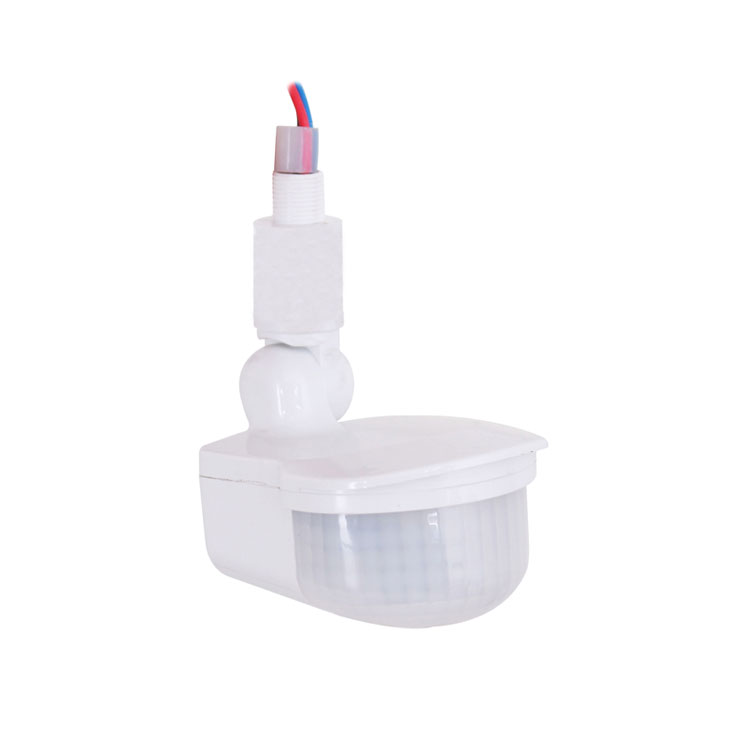

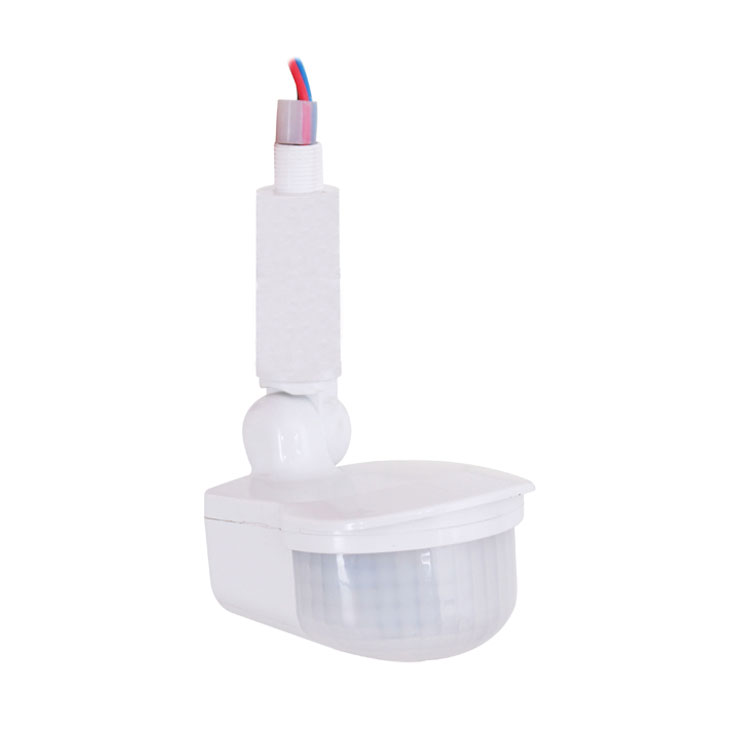

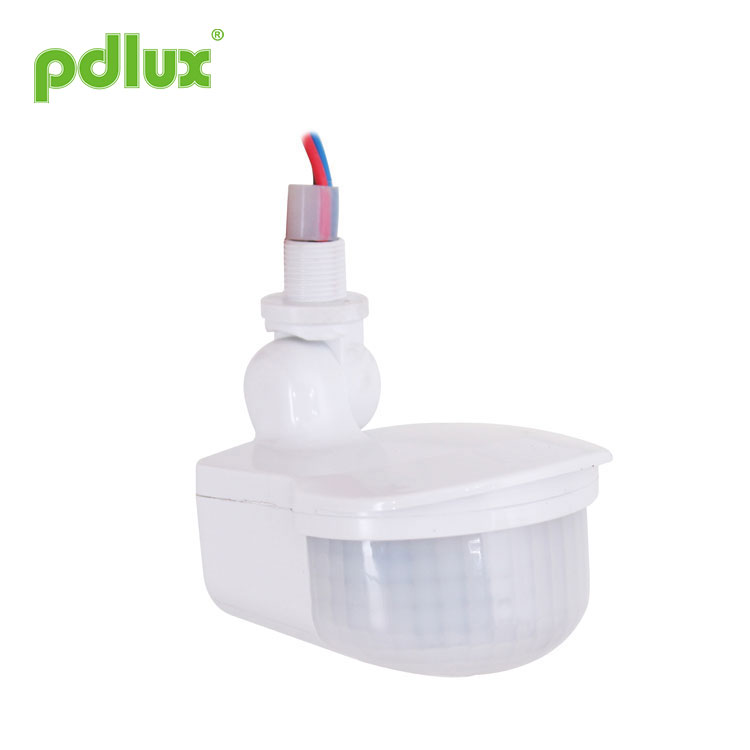

IP65 vattentät infraröd sensor

PD-PIR152 Infraröd sensorinstruktion

Sammanfattning

IP65 vattentät infraröd sensor är en PIR-sensorströmbrytare, använder den infraröda energin från människan som styrsignalkälla och bestämmer ljuset som behöver arbeta eller inte, och kontrollerar ljuset till och från automatiskt. sensorn ska fungera, tänds ljuset; när man lämnar den registrerade filen och inställningstiden når kommer ljuset att släckas. IP65 vattentät infraröd sensor kan detektera belysningen i omgivningen automatiskt och ställa in och justera värdet efter faktiskt behov. Såsom att lampan tänds och fungerar när den omgivande ljusbelysningen är under inställningsvärde, när IP65 vattentät infraröd sensor överstiger inställningsvärdet slutar lampan att fungera.Ljuset lyser tills tidsfördröjningen kommer när sensorn är triggad. När den konstanta signalen har upptäckts kommer tiden att läggas över och ljuset tänds konstant. Llt kan installeras i inomhus, korridor och offentliga byggnader.

Specifikationer

Detektionsängel är lång normal produkt, detektionsavståndet är stort.

Med lampan i kolumnen

Fungera
> Kan identifiera dag och natt: ljusstyrningen kan justeras fritt när den fungerar. Det kan fungera på dagtid och på natten när det justeras i "solens position (max); men det kan bara fungera i ljusstyrningen mindre än 10lux när det justeras på" månens position (min) . När det gäller justeringsmönstret, se testmönstret.
> Tidsfördröjning kan läggas till kontinuerligt: ​​när den mottog den andra induktionssignalen efter den första kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen grundläggande. (Ställ in tid)
> Ljusstyrningspotentiometer (LUX): medurs för att minska dess värde; moturs för att öka dess värde.
> Tidspotentiometer (TID): medurs för att öka dess värde, den maximala fördröjningstiden är 9 minuter; moturs för att sänka dess värde är den minsta fördröjningstiden 5 sekunder.
> Blixtfunktion: när sensorn upptäcker den användbara signalen blinkar indikatorlampan; ingen upptäckt av användbar signal, indikatorn blinkar inte.

Inställningssätt: potentiometer
Det kan ta tider att justera värden innan de tillgodoser ditt behov.

(1) Tidsinställning

Det kan definieras från 5 sekunder (vrid helt moturs) till 9 minuter (vrid helt medurs). Varje rörelse som upptäcks innan denna tid går ut startar om timern. Vi rekommenderar att du väljer den kortaste tiden för att justera detekteringsområdet och för att göra gångtestet.

IP65 vattentät infraröd sensor är huvudsakligen avsedd för justering av fördröjningstiden från det ögonblick som signalen upptäcktes och tänds automatiskt till ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att du sänker fördröjningstiden för energibesparingens skull, eftersom mikrovågssensorn har funktionen av kontinuerlig avkänning, det vill säga att varje rörelse som upptäcks innan fördröjningstiden förgår startar om timern och ljuset fortsätter att lysa bara om det finns mänskligt inom detektionsområdet.

(2) Ljusstyrningsinställning

Den kan definieras i intervallet <10 ^ 2000 LUX. För att vrida ratten helt medurs är cirka 10 lux, helt moturs är cirka 2000 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs.

Installation I. Anslut ledningen enligt rätt bild. N - blå L - brun L '- röd (vara från infraröd sensor) anslut blått och brunt med kraft anslut blått och rött med belastning.
II. 1. Skruva loss skruven för lampans kopplingsdosa. 2. sensorn är installerad på lampan; 3. enligt kopplingsschemat för ledningar; 4.Stäng locket på lampans kopplingsbox, dra åt skruvarna.
Testa 1. Efter installationen ska du vrida moturs moturs (1) till slutet innan du slår på strömmen, vrid ljusreglaget (2) moturs till det maximala värdet. 2. Slå på strömmen, ljuset kan vara på efter 30 sekunder. När det har stängts av, gör det vettigt igen efter 5sek. 3.Om alla är i gott skick, med tidsjusteringsknappen kan ljusperioden justeras enligt din önskan, med ljusstyrningsknappen omgivande ljus kan justeras.

Anteckningar
> Elektriker eller erfaren människa kan installera den.
> De oroliga föremålen kan inte betraktas som installationsunderlaget.
> Framför detekteringsfönstret bör det inte finnas några hinder eller oroligheter som påverkar detekteringen.
> Undvik att installera den i närheten av luftförändringszoner, till exempel: luftkonditionering, centralvärme etc.
> Öppna inte fodralet för din säkerhet om du hittar drag efter installationen.

Anmärkning
1.Håll sensorn vänd mot det område där människan brukar röra sig.
2. Håll sensorn vänd mot omgivningsljuset för att få mycket mer exakt belysningsinställning.
3.Om detektera signalen igen inom tidsfördröjningen kommer tidsfördröjningen att ljuga.
4.LUX-ratt: ljusförhållandena för arbetsförhållanden. När ratten växlar "+" betyder det att den kan upptäcka hela dagen, när ratten växlar "- den fungerar bara under luminansen <10 LUX.
5.TIME knob： Det är en period som lampan tänds långsamt till ingen signal gradvis tills den är utan arbete.

Något problem och löst sätt
> Lasten fungerar inte:
a: Kontrollera kraften och belastningen.
b: Om lasten är bra.
c: Kontrollera om arbetsbelysningen motsvarar det omgivande ljuset.

> Känsligheten är dålig:
a: Kontrollera om det finns upptäcktsfönstret som hindrar den effekten att ta emot signalerna, b: Kontrollera om omgivningstemperaturen är för hög.
c: Kontrollera om signalkällan finns i detekteringsfälten.
d: Om den rörliga orienteringen är rätt.

> Sensorn kan inte stänga av lasten automatiskt:
a: Om det finns kontinuerlig signal i detekteringsfälten.
b: Om tidsfördröjningen är inställd på den längsta.
c: Om strömmen motsvarar instruktionen.
d: Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.



â € ¢ Bekräfta med installationen.
â € ¢ Av säkerhetsskäl, stäng av strömmen innan installation och demontering.
â € ¢ Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Vårt företag fokuserar alltid på tillverkning av högkvalitativa produkter. Vissa felaktiga funktioner eller fel på några komponenter kan leda till att produkterna inte fungerar. Kontakta tillverkare eller återförsäljare när produkterna är ogiltiga. Denna instruktion följs i enlighet med den nuvarande situationen. Tillverkaren kommer att meddela om det finns ändringar. Innehållet kan inte reproduceras eller kopieras utan tillstånd från tillverkaren.
