Noll korsningsteknologi infraröd sensor

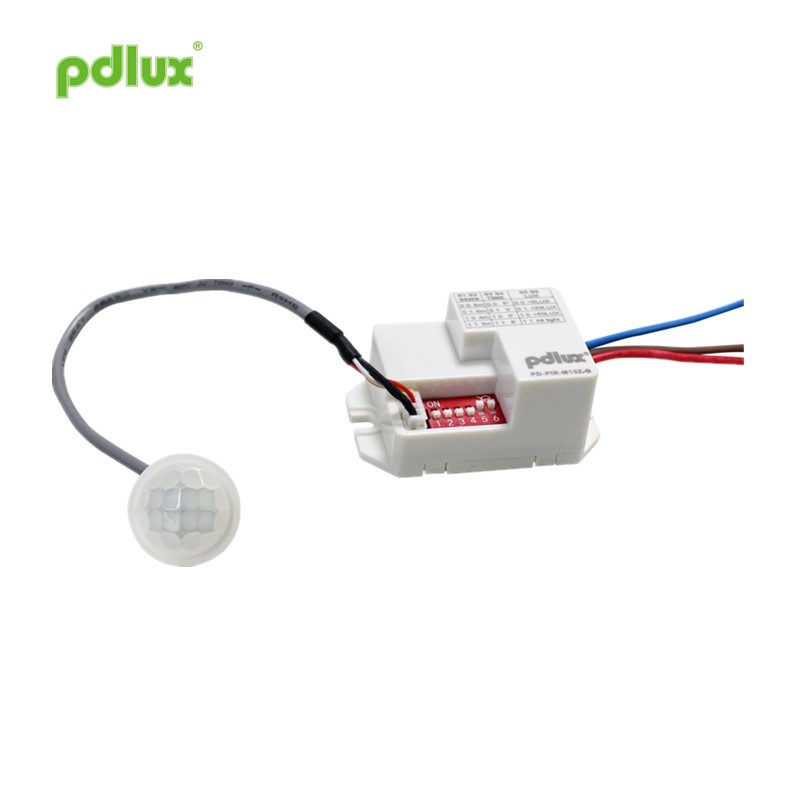

PD-PIR-M15Z-B infraröd sensorinstruktion

Sammanfattning

Zero Crossing Technology Infrared Sensor är en digital teknik för den senaste versionen av den infraröda sensorn. Anta anti-jammande SMD-infraröd sensor. Finier -linsen är också utrustad med en avkänningstatusindikator och en fotokänslig sensor. Zero Crossing Technology Infraröd sensor antar digital exakt beräkning Sinusoidal Wave Zero Point Switch Technology, som har stark impulsströmförmåga och är ojämförlig med konventionella produkter. Kan fästas till någon annan belastning. Se följande introduktion för detaljer.

Fungera

Specifikationer för noll korsningsteknologi infraröd sensor

Strömkälla: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
Alla laster: 1200W Max. （220-240VAC）
600W Max. （100-130VAC）
Överspänningsström: 50A/500μs
Detektionsvinkel: 100 °
Arbetstemperatur: -20 ~+40 ° C
Arbetande fuktighet: ≤93%RH

Sensorinformation

Ansökan

Zero Crossing Technology infraröd sensor kan användas med vilken produkt som helst, eller den kan installeras och användas oberoende. Det finns två installationsmetoder: vägg och tak.
Tillsätt sensorn, från en normal belysning till automatisk sensorlampa.

Anslutningsdiagram 1. Anslut brunt och blått med kraft; 2. Anslut rött och blått med last.

Uppmärksamhet
● Installatören ska ha elektriker eller relevant erfarenhet;
● Installera inte den här maskinen på platser som utsätts för direkt solljus, där strömmen och temperaturen förändras avsevärt, såsom luftkonditionering och uppvärmning;
● Välj inte gungande objekt som installationsbas;
● Framför avkänningsområdet bör det inte finnas några hinder eller rörliga föremål som påverkar dess upptäckt.
● Ju högre omgivningstemperatur, desto lägre känsligheten hos sensorn! Det nominella detektionsavståndet i manualen är avståndet när omgivningstemperaturen är 22-24 ° C.
På fabriken är känsligheten inställd på 6 meter.

Anmärkning
1. Point linsens del av sensorn mot den plats där människokroppen vanligtvis rör sig.
2. Lensdelen är i ett läge där det naturliga ljuset når, så att den fotosensitiva sensorn inuti linsen bättre kan uppfatta miljöbelysningen.
Obs: Den mänskliga kroppshöjden är annorlunda, rörelseshastigheten är annorlunda, känsligheten är också annorlunda. Den rörliga hastigheten är 1,0 till 1,5 m / sek. Om en persons storlek och rörelseshastighet förändras, så gör detekteringsavståndet också.

UPPMÄRKSAMHET:
När du börjar använda sensorprodukten för första gången måste du vara uppmärksam på följande objekt:
1. Den första kraften måste vänta 30 sekunder, hålla sig borta från den plats där sensorn kan upptäcka. Efter att ljuset automatiskt har stängts av kommer människokroppen att komma in i sensorns detekteringsområde och rör sig i normal rörelse. Sensorn kan upptäcka och styra lasten för att börja fungera.
2. För justeringsmetoderna för LUX, fördröjningstid och känslighet, se innehållet i diagrammen för A, B och C för drift.

När du använder den här produkten, justera känsligheten för lämplig position du behöver. Justera inte känsligheten för det maximala för att inte få produkten att inte fungera normalt på grund av felaktiga åtgärder. Rörelse orsakad av små djur och störningar från kraftnätet kan leda till att produkten inte fungerar.
När produkten inte kan fungera normalt, försök att minska känsligheten på lämpligt sätt och testa sedan.

Denna manual är innehållet i produktprogrammeringen, vi kommer inte att meddela dig separat. Det är strängt förbjudet att kopiera innehållet i instruktionshandboken för något annat syfte utan tillåtelse från företaget.
