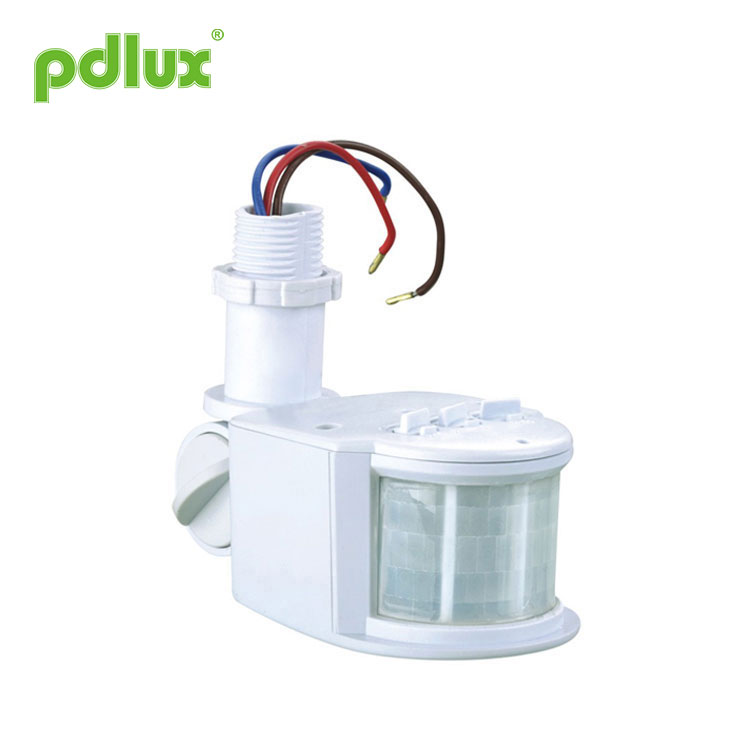

Utrustad med infraröd sensor av projektionslampa

PD-PIR112-Z Infraröd sensorinstruktion

Sammanfattning

Utrustad med infraröd sensor av projektionslampa är en avancerad digitalt kontrollerad infraröd pyroelektrisk sensorprodukt. Den använder MCU för att exakt beräkna omkopplarinformationen och kontrollerar exakt det relä som ska slås på vid sinusvågens nollpunkt, så att varje belastningen är påslagen. Vid nollpunkten för sinusvågen,störningsströmproblem som orsakas av det konventionella styrläget när sinusvågens högspänning slås på undviks, särskilt det stora strömskadningsreläet som genereras av kondensatorn med stor kapacitet under påverkan av högspänningen under belastningen. på grund av diversifieringen av nuvarande elektriska belastningar, särskilt LED-lampor, energisparlampor och lysrör har alla kondensatorer med olika kapacitans. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det vanliga reläet 10A tål bara tre gånger av startströmmen och det är troligt att reläet går sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.

För att lösa detta problem antar utrustad med infraröd sensor av projektionslampa avancerad digital precisionsberäkning för att sätta på lasten när sinusvågen har nollpotential, vilket löser belastningens nuvarande problem, vilket kraftigt förbättrar lastkapaciteten och förlänger servicen produktens livslängd. Den senaste kontrollmetoden för massproduktionssensorteknik kan enkelt kontrollera vilken belastning som helst. Det är en medelstor och avancerad produkt. Även om kostnaden ökar jämfört med den konventionella versionen ökar produktens tillförlitlighet och livslängd kraftigt. Denna produkt är lika med att välja sinnesfrid och välja säkerhet.

Utrustad med infraröd sensor för projektionslampa har en växelströmförsörjningsversion och en nedtrappningsversion av kondensator. Den växlande strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en strömförbrukning i standby-läge på <0,5W. I princip kan den kapacitiva nedstigningsversionen endast ha en enda spänning och standby-strömförbrukningen är> 0,7W. Du bör överväga det när du väljer en produkt.

Specifikationer

Fungera

LUX-justering:
LUX hänvisar till omgivningens ljusstyrka. Genom att justera LUX-justeringsknappen kan du välja vilken ljusstyrka du vill få sensorn till induktionen. Välj den vana som passar dig. Några av alternativen i 20LUX-lösningen ska belysas. Vissa väljer 50LUX omgivande belysning för att vara induktiv belysning, och andra väljer att vara induktiv belysning när som helst, så länge LUX-justeringsknappen justeras till det maximala.
Tidsjustering:

Tidsjusteringsknappen används för att justera tiden efter att sensorn känner av ljuset och användaren kan rimligen välja fördröjningstiden efter induktionen.

Funktion

Kan identifiera dag och natt automatiskt. Omgivande ljus kan justeras. Så det kommer att fungera på natten och sluta på dagtid. Konsumenten kan justera det fritt.
Detektionsintervallet kan justeras efter den lokala platsen.
Tidsinställningen kan justeras varierar beroende på plats.
Ljustiden kan läggas till automatiskt. När människan rör sig i avkänningsfälten när lampan tänds kan den beräkna tiden en gång till och automatiskt fördröja ljustiden efter att ljustiden upptäcker signalerna varje gång.
Installationsdiversifiering: vi kan montera anslutningsledning, anslutningsmunstycke, 1/2 "spiralkopplingshand.

Senser Information

Installation

L Brown N blå Röd anslut L och N med ström; anslut Lâ € ² och N med belastning.

Ansluta

Den detaljerade installationen bekräftas enligt rätt figur.
â ... .Detection Angle (top view) â… ¡. Bra känslighet (pilen är den rörliga orienteringen)
â… ¢. Dålig känslighet â… £. Detektionsavstånd och räckvidd (sidovy)

Drift 1) Känslighet: vrid ratten "1" medsols för att höja dess känslighet och vrid den moturs för att minska dess känslighet. 2) Vrid ratten "2" medurs för att öka den och vrid moturs för att minska den. 3) Ljusstyrning: vrid på ratten € 3â, den här produkten kan fungera i olika omgivande ljus. (Se fig.)

UPPMÄRKSAMHET:

När du använder den här produkten, vänligen justera känsligheten till en lämplig position du behöver, justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög upptäcker du fel rörelse lätt genom att vind som blåser löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla som leder produkten fungerar inte normalt!
Om produkten inte fungerar normalt, försök att sänka känsligheten på rätt sätt och testa den sedan.

Anteckningar med utrustad med infraröd sensor av projektorlampan

Undvik att installera den där det är solsken eller luftström och temperaturen uppenbarligen förändras.
Undvik att påverka linsenheten med vassa saker eller grov förorening.

Något problem och löst sätt

Lasten fungerar inte:
a: Kontrollera kraften och belastningen;
b: Om lasten är bra;
c: Om indikatorlampan är grön;
d: Kontrollera om arbetsljuset motsvarar ljusstyrningen.

Känsligheten är dålig:
a: Kontrollera om det finns detekteringsfönster som hindrar den effekten att ta emot signalerna;
b: Kontrollera omgivningstemperaturen;
c: Kontrollera om signalkällan finns i detekteringsfältet;
d: Kontrollera installationshöjden;
e: Om den rörliga orienteringen är korrekt.

Sensorn kan inte stänga av lasten automatiskt:
a: Om det finns kontinuerliga signaler i detekteringsfälten;
b: Om tidsinställningen är inställd på den längsta;
c: Om strömmen motsvarar instruktionen;
d: Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.

â - Vänligen bekräfta med prefessionell installation.
â— Stäng av strömmen innan installation och demontering.
â— Se till att du har stängt av strömmen av säkerhetsskäl.
â- Felaktig drift orsakade förluster, tillverkaren tar inget ansvar.
Denna handbok är avsedd för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar
och ändringar av tillverkaren utan föregående meddelande!
Denna instruktion, utan vårt tillstånd, ska inte kopieras för andra syften.
