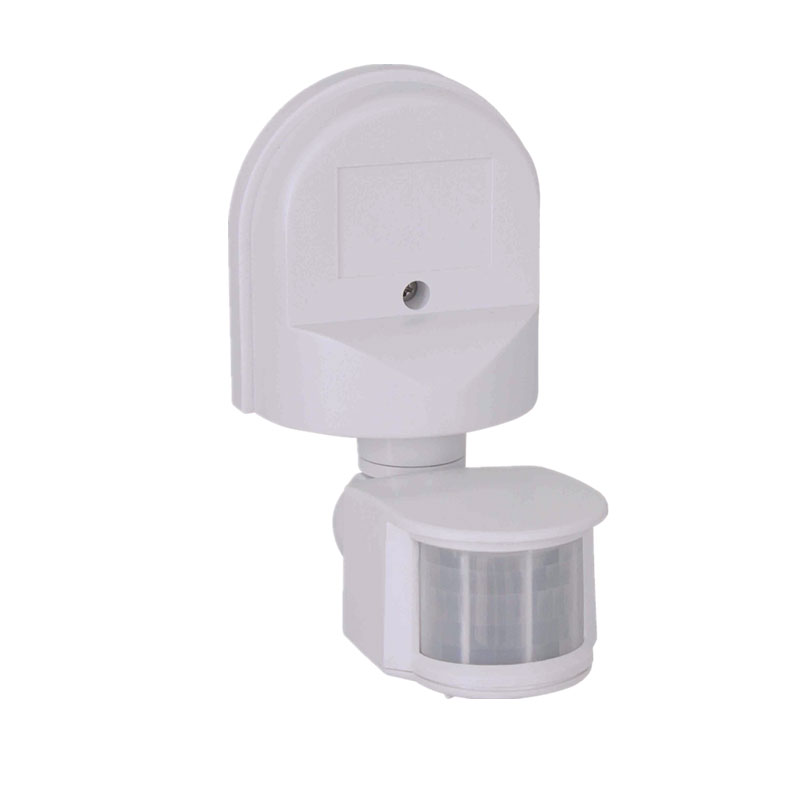

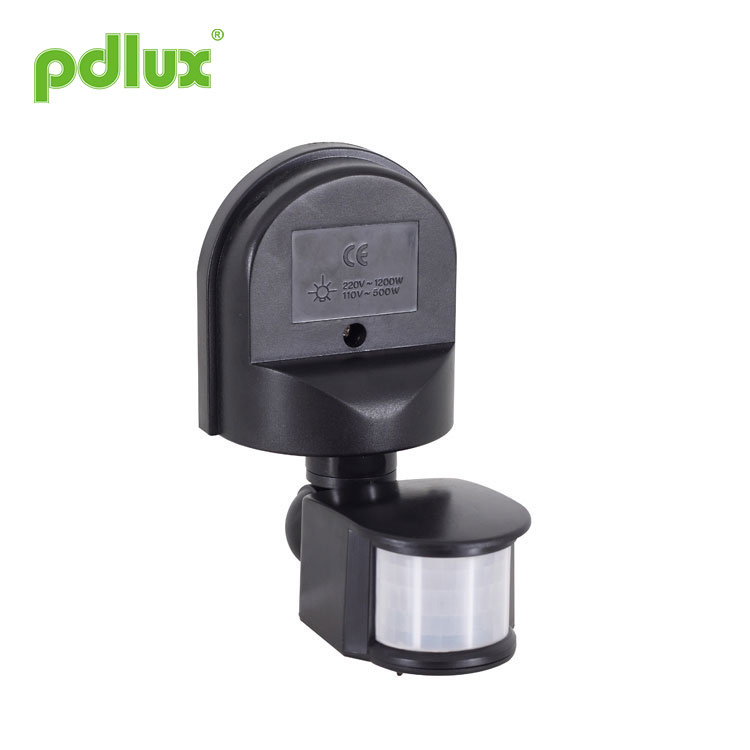

180 graders rörelsesensordetektorbrytare

Som en professionell 180-graders rörelsedetektorbrytare kan du vara säker på att köpa 180-graders rörelsedetektorbrytare från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Modell:PD-PIR132-Z

Skicka förfrågan

PD-PIR132-Z Infraröd sensorinstruktion

Sammanfattning
Denna 180-graders rörelsesensordetektoromkopplare är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Den använder MCU för att exakt beräkna omkopplarinformationen och kontrollerar noggrant reläet som ska slås på vid nollpunkten av sinusvågen, så att varje belastningen är påslagen. Vid nollpunkten för sinusvågen undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under belastningen.På grund av diversifieringen av nuvarande elektriska belastningar har särskilt LED-lampor, energisnåla lampor och lysrör alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det ordinarie reläet på 10A klarar bara 3 gånger av inkopplingsströmmen och det är troligt att reläet kommer att gå sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.

För att övervinna detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen är på nollpotential, vilket löser belastningsstötströmsproblemet, vilket kraftigt förbättrar belastningskapaciteten och förlänger produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt styra vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden ökar jämfört med den konventionella versionen, ökar produktens tillförlitlighet och livslängd avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.

Den här produkten har en version med switchande strömförsörjning och en version med nedtrappning av kondensator. Den switchade strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en standby-strömförbrukning på <0,5W. I princip kan den kapacitiva nedtrappningsversionen endast ha en enstaka spänning, och strömförbrukningen i standbyläge är >0,7W. Du bör tänka på det när du väljer en produkt.

Specifikationer

Strömkälla: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
Alla belastningar: 1200W Max. (220-240VAC)
800W Max. (100-130VAC)
Detektionsområde: 12m Max. (22℃) (justerbar)
Detekteringsvinkel: 180°

Arbetstemperatur: -10℃-+40℃
Arbetsfuktighet: <93%RH
Tidsinställning: 10sek-12min (justerbar)
Ljuskontroll: ＜10LUX-2000LUX (justerbar)
Detektering av rörelsehastighet: 0,6-1,5m/s
Installationshöjd: 1,8m-2,5m

Fungera
LUX-justering:
LUX hänvisar till miljöns belysningsstyrka. Genom att justera justeringsratten LUX kan du välja vilken belysningsstyrka du vill få in sensorn i induktionen. Välj den vana som passar dig.
Några av valen i 20LUX-lösningen ska vara belysta. Vissa väljer 50LUX omgivande belysning som induktiv belysning, och vissa väljer att vara induktiv belysning när som helst, så länge som LUX-justeringsratten är maximalt inställd.

Tidsjustering:
Tidsjusteringsratten används för att justera tiden efter att sensorn känner av ljuset, och användaren kan rimligen välja fördröjningstiden efter induktionen.

Sens justering:
Detektionsområde kan justeras enligt den lokala platsen.

Ljustiden kan läggas till automatiskt. När man rör sig i detekteringsfältet när lampan tänds, kan den beräkna tiden en gång till och fördröja ljustiden automatiskt efter att sensorn detekterar signaler igen.
Installation diversifiera: vi kan montera anslutningsdosa, anslutningsmynning, 1/2" spiralkopplingshand.

Sensorinformation

Drift

1) Känslighet: vrid ratten "1" medurs för att öka dess känslighet och vrid den moturs för att minska dess känslighet.
2) Vrid ratten "2" medurs för att öka den och vrid moturs för att minska den.
3) Ljuskontroll: vrid ratten " 3 ", den här produkten kan fungera i olika omgivningsljus. Vrid medurs för att öka den och vrid moturs för att minska den. När den vrids till min kommer den bara att fungera under ljuskontrollen ca 10LUX, när den vrids till max kan den fungera vilken ljuskontroll som helst.

UPPMÄRKSAMHET:När du använder den här produkten, vänligen justera känsligheten till ett lämpligt läge du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Notera
Bör installeras av elektriker eller erfaren man.
Undvik att installera den på oroliga föremål.
Det ska inte finnas hinder och rörligt föremål framför detektionsfönstret som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner som luftkonditionering, centralvärme, etc.
Med tanke på din säkerhet, vänligen öppna inte kåpan när du hittar dragkroken efter installationen.
Om det finns skillnad mellan produkt och instruktion, hänvisa till produkten huvudsakligen.

Något problem och löst sätt
1、Belastningen fungerar inte:
a: Kontrollera om anslutningskablarna för ström och belastning är korrekta;
b: Kontrollera om belastningen är bra;
c: Kontrollera om arbetsljuset överensstämmer med ljusstyrning.

2、Känsligheten är dålig:

a: Kontrollera om det finns hinder framför detektionsfönstret för att kunna ta emot signalen;
b: Kontrollera om den omgivande temperaturen är för hög;
c: Kontrollera om induktionssignalkällan finns i detekteringsfälten;
d: Kontrollera om installationshöjden motsvarar höjden som visas i instruktionen;
e: Kontrollera om den rörliga orienteringen är korrekt.

3、Sensorn kan inte stänga av lasten automatiskt:

a: Kontrollera om det finns en kontinuerlig signal i detektionsfältet;
b: Kontrollera om tidsinställningen är den längsta;
c: Kontrollera om strömmen överensstämmer med instruktionerna;
d: Kontrollera om temperaturen nära sensorn ändras uppenbart, såsom luftkonditionering eller centralvärme etc.

● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Denna bruksanvisning är för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
