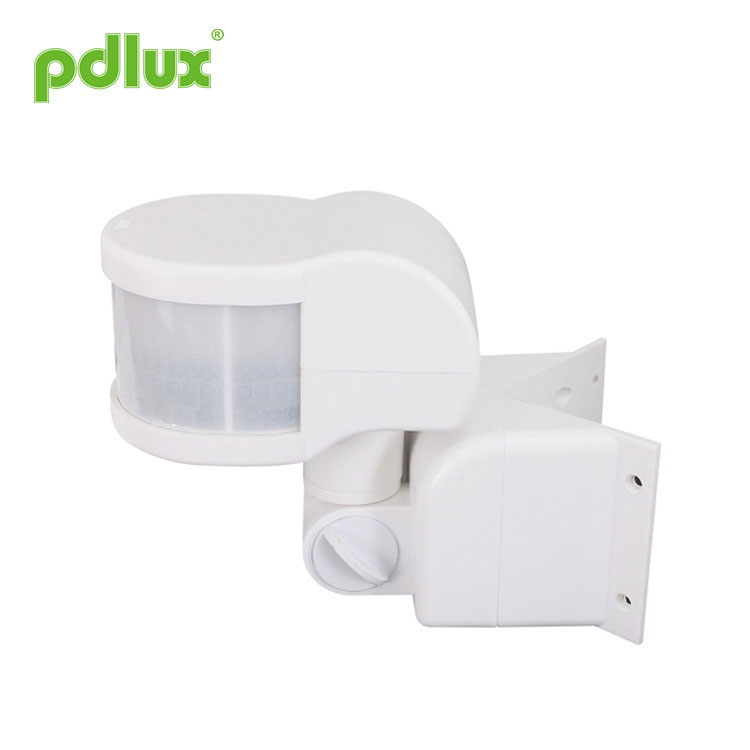

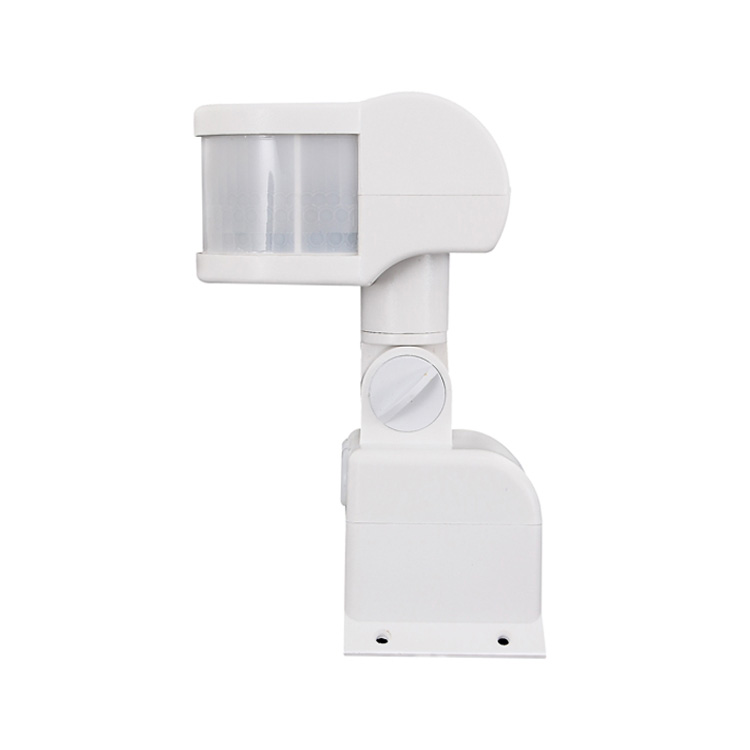

270 graders infraröd rörelsesensor
Som professionell tillverkning vill vi ge dig 270 graders infraröd rörelsesensor. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.
Modell:PD-PIR127
Skicka förfrågan
270 graders infraröd rörelsesensor
SAMMANFATTNING
Denna produkt är en ny energibesparande belysningsbrytare, den använder två högkänsliga detektorer, integrerad krets och SMT-teknik. den samlar funktionerna automatism, bekvämlighet, säkerhet, energibesparing, etc. Den breda detekteringen består av det högra och vänstra servicefältet, som använder mänskliga infraröda strålar som signalkontrollkälla för att starta belastningen när man går in i detektionsfältet. Sensorerna kan identifiera dag och natt automatiskt. Den används brett och lätt att installera med funktionen av powershow och detektionsshow.
SPECIFIKATIONER
SENSORINFORMATION
FUNGERA
Detektionsområdet kan justeras: Detektionsområdet är nära om du trycker ner strömbrytaren, annars är det långt;
Kan identifiera dag och natt automatiskt: Arbetsljuset i PD-PIR127 kan justeras fritt, när du vänder det till solskenet (störst), kan det arbeta dag och natt medan det bara kan fungera under omständigheten mindre än 3LUX, om du förvandlar den till måne (minst). Se testsättet om justeringen.
Ström- och detekteringsindikering: Indikatorlampan blinkar en gång var 4 sek efter att strömmen slagits på, den kan blinka 2 gånger varje 1 sek efter att ha mottagit induktionssignalerna. Så det kan visa om detektorn och strömmen är normal;
Tidsinställning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första, bör den beräkna tiden en gång till på resten av den första tidsinställningen;
Justering av tidsinställning: Arbetstidsinställningen kan justeras enligt kundens önskemål, minimitiden är 8 sek±3 sek, maxtiden är 7 min ± 2 min;
Låsfunktion: under arbete kommer sensorn att hålla lastbelysningen när strömmen stängs av i 2 sekunder och sedan på. Och stäng av strömmen i 4 sekunder och slå sedan på, sensorn återupptar automatiseringen.
INSTALLATION (SOM DIAGRAM1)
Δ Stäng av strömmen;
Δ Dra åt skruven på baslocket, dra i ledningshålet, anslut strömmen och ladda kabeln i baslocket;
Δ Fäst baslocket med utvidgningsskruven på det valda installationsläget;
Δ Anslut ström- och lastkabeln till anslutningsledningens kolumn i sensorn enligt indikationsdiagrammet;
Δ Fäst sensorn på baslocket, dra åt skruven så kan du elektrifiera den för att testa;
NOTERA
Elektriker eller erfaren människa kan installera den;
Orosobjekten kan inte betraktas som installationens grundansikte;
Det finns inga hinder eller orosobjekt som påverkar detekteringen framför detektionsfönstret;
Undvik att installera den nära temperaturförändringszoner, till exempel: Luftkonditionering, centralvärme etc;
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.
NÅGRA PROBLEM OCH LÖST SÄTT
1. Belastningen fungerar inte:
a. Kontrollera strömmen och belastningen;
b. Om indikatorlampan blinkar 1 gång var 4:e sekund;
c. Om belastningen är bra;
d. Om indikatorlampan snabbt blinkar efter avkänning;
e. Kontrollera om arbetsljuset du ställer in överensstämmer med omgivningsljuset.
2. Känsligheten är dålig:
a. Kontrollera om det finns något hinder framför detektionsfönstret som påverkar mottagningen av signalerna;
b. Kontrollera omgivningstemperaturen;
c. Kontrollera om signalkällan finns i detekteringsfälten;
d. Kontrollera installationshöjden;
e. Om den rörliga orienteringen är korrekt.
3. Sensorn kan inte stänga av belastningen automatiskt:
a. Om det finns en kontinuerlig signal i detektionsfältet;
b. Om tidsinställningen är inställd på den längsta;
c. Om strömmen överensstämmer med den instruktion som krävs;
d. Om temperaturen ändras nära sensorn (luftkonditionering, centralvärme etc);
e. Kontrollera om den är låst.
● Vänligen bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
Infraröd sensor PD-PIR127 instruktion
SAMMANFATTNING
Denna produkt är en ny energibesparande belysningsbrytare, den använder två högkänsliga detektorer, integrerad krets och SMT-teknik. den samlar funktionerna automatism, bekvämlighet, säkerhet, energibesparing, etc. Den breda detekteringen består av det högra och vänstra servicefältet, som använder mänskliga infraröda strålar som signalkontrollkälla för att starta belastningen när man går in i detektionsfältet. Sensorerna kan identifiera dag och natt automatiskt. Den används brett och lätt att installera med funktionen av powershow och detektionsshow.
SPECIFIKATIONER
|
Strömkälla: 100-130V/AC 220-240V/AC Strömfrekvens: 50/60Hz Nominell belastning: 1200W Max.wolfram (220-240V/AC) 300 W Max. fluorescerande (220-240 V/AC) 800W Max.wolfram (100-130V/AC) 200W Max.fluorescerande (100-130V/AC) Detektionsområde: 11m Max.(24℃) Detekteringsvinkel: 270° |
Tidsinställning: min:8sek±3sek Max: 7min±2min (justerbar) Ljuskontroll:<3LUX~solskensljus (justerbar) Installationshöjd: 1,8m~2,5m Strömförbrukning: 0,45W (fungerande) 0,1W (statisk) Detektering av rörelsehastighet: 0,6~1,5m/s Arbetstemperatur: -10~+40 ℃ Relativ luftfuktighet:<93%RH |
SENSORINFORMATION
FUNGERA
Detektionsområdet kan justeras: Detektionsområdet är nära om du trycker ner strömbrytaren, annars är det långt;
Kan identifiera dag och natt automatiskt: Arbetsljuset i PD-PIR127 kan justeras fritt, när du vänder det till solskenet (störst), kan det arbeta dag och natt medan det bara kan fungera under omständigheten mindre än 3LUX, om du förvandlar den till måne (minst). Se testsättet om justeringen.
Ström- och detekteringsindikering: Indikatorlampan blinkar en gång var 4 sek efter att strömmen slagits på, den kan blinka 2 gånger varje 1 sek efter att ha mottagit induktionssignalerna. Så det kan visa om detektorn och strömmen är normal;
Tidsinställning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första, bör den beräkna tiden en gång till på resten av den första tidsinställningen;
Justering av tidsinställning: Arbetstidsinställningen kan justeras enligt kundens önskemål, minimitiden är 8 sek±3 sek, maxtiden är 7 min ± 2 min;
Låsfunktion: under arbete kommer sensorn att hålla lastbelysningen när strömmen stängs av i 2 sekunder och sedan på. Och stäng av strömmen i 4 sekunder och slå sedan på, sensorn återupptar automatiseringen.
INSTALLATION (SOM DIAGRAM1)
Δ Stäng av strömmen;
Δ Dra åt skruven på baslocket, dra i ledningshålet, anslut strömmen och ladda kabeln i baslocket;
Δ Fäst baslocket med utvidgningsskruven på det valda installationsläget;
Δ Anslut ström- och lastkabeln till anslutningsledningens kolumn i sensorn enligt indikationsdiagrammet;
Δ Fäst sensorn på baslocket, dra åt skruven så kan du elektrifiera den för att testa;
|
TESTA ●Vrid ljuskontrollvredet till maximalt moturs (LUX); vrid tidsratten till minimum medurs. ● Slå på strömmen, den kontrollerade belastningen ska inte fungera, och indikatorlampan blinkar 1 gång var 4:e sek; belastningen kommer att fungera inom 5~10 sek och indikatorlampan blinkar 2 gånger var 1 sek. Om det finns inga induktionssignaler, belastningen ska sluta fungera inom 5~30 sek, indikatorlampan ska åter börja blinka 1 gång var 4 sek; ●När den första är ute, gör det vettigt igen efter 5-10 sekunder, belastningen ska fungera och indikatorlampan blinka 2 gånger var 1:e sek., belastningen slutar fungera inom 5-15 sek; ●Vrid LUX-ratten till minimum moturs. Om du testar den i omgivningsljuset mer än 3LUX, bör sensorbelastningen inte fungera efter att belastningen slutat fungera; om du täcker detektorfönstret med ogenomskinligt föremål (handduk etc), bör lasten fungera. Under inga induktionssignaler är det normalt att lasten slutar fungera inom 5-15 sekunder. ●Obs: den andra induktionen måste ske 5 sekunder senare efter den första induktionen och belastningen slutar fungera, men när belastningen inte slutar fungera behöver det inte finnas intervall för att känna av kontinuerligt. |
 |
NOTERA
Elektriker eller erfaren människa kan installera den;
Orosobjekten kan inte betraktas som installationens grundansikte;
Det finns inga hinder eller orosobjekt som påverkar detekteringen framför detektionsfönstret;
Undvik att installera den nära temperaturförändringszoner, till exempel: Luftkonditionering, centralvärme etc;
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.
NÅGRA PROBLEM OCH LÖST SÄTT
1. Belastningen fungerar inte:
a. Kontrollera strömmen och belastningen;
b. Om indikatorlampan blinkar 1 gång var 4:e sekund;
c. Om belastningen är bra;
d. Om indikatorlampan snabbt blinkar efter avkänning;
e. Kontrollera om arbetsljuset du ställer in överensstämmer med omgivningsljuset.
2. Känsligheten är dålig:
a. Kontrollera om det finns något hinder framför detektionsfönstret som påverkar mottagningen av signalerna;
b. Kontrollera omgivningstemperaturen;
c. Kontrollera om signalkällan finns i detekteringsfälten;
d. Kontrollera installationshöjden;
e. Om den rörliga orienteringen är korrekt.
3. Sensorn kan inte stänga av belastningen automatiskt:
a. Om det finns en kontinuerlig signal i detektionsfältet;
b. Om tidsinställningen är inställd på den längsta;
c. Om strömmen överensstämmer med den instruktion som krävs;
d. Om temperaturen ändras nära sensorn (luftkonditionering, centralvärme etc);
e. Kontrollera om den är låst.
● Vänligen bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
