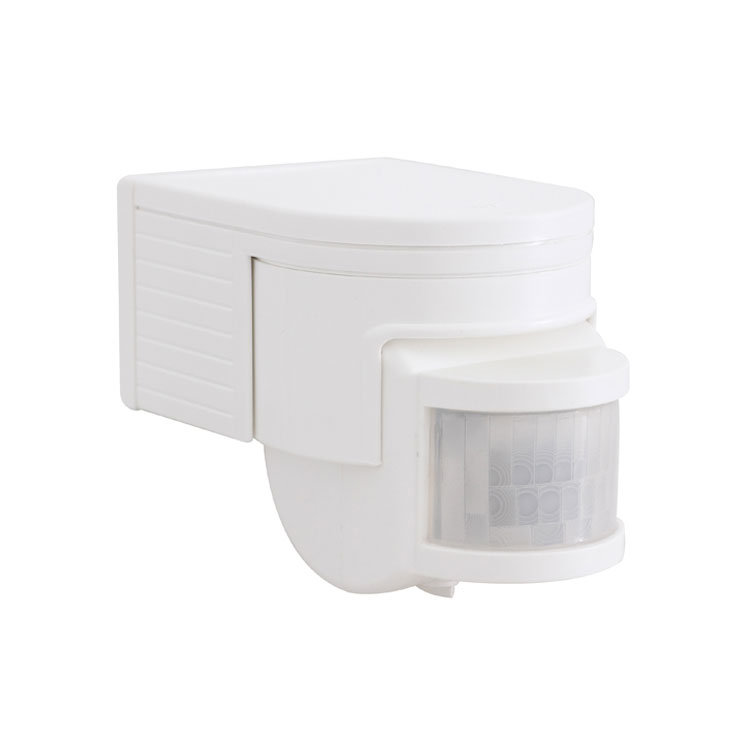

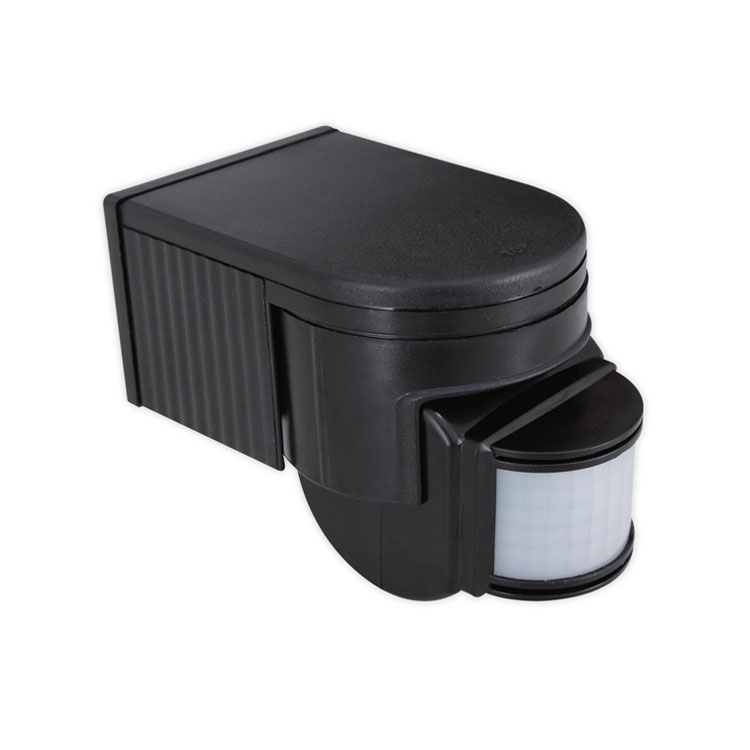

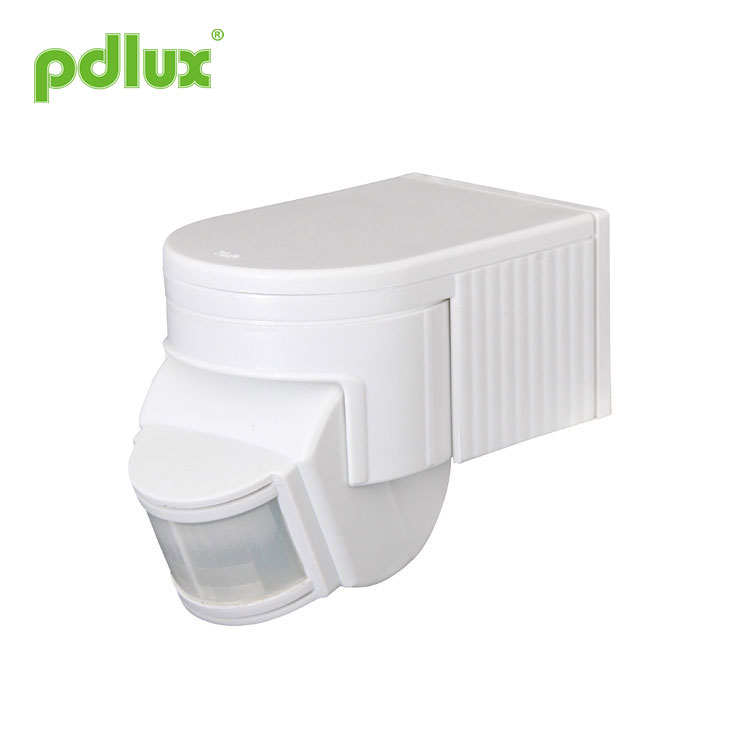

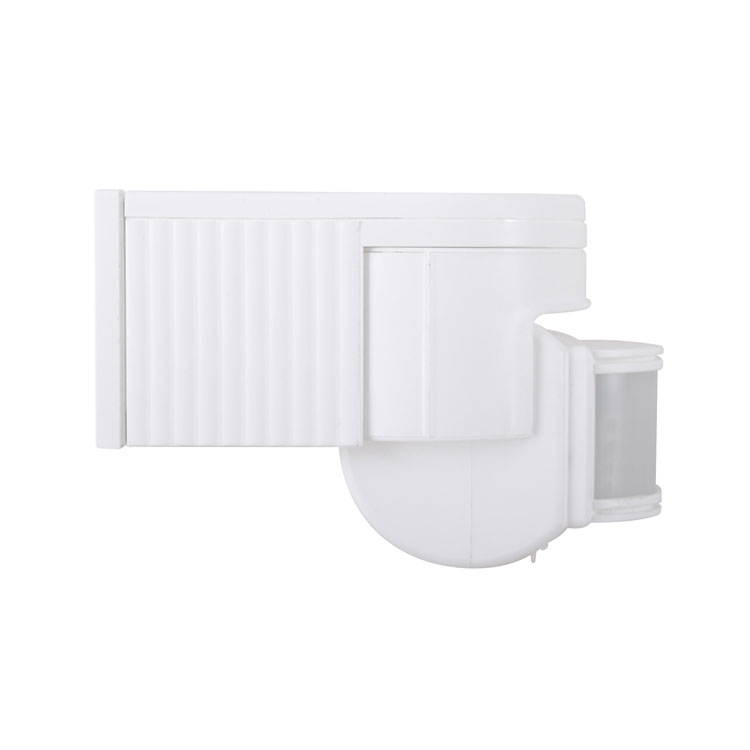

Vägginfraröd sensor

PD-PIR125-Z Instruktion för infraröd rörelsesensor

Sammanfattning

Wall Infrared Sensor är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Wall Infrared Sensor använder en högupplöst sensor som är nästan dubbelt så känslig som en enda traditionell sensor. Den använder MCU för att exakt beräkna omkopplarinformationen och styr noggrant det relä som ska slås på vid sinusvågens nollpunkt så att varje belastning slås på. Vid sinusvågens nollpunkt undviks startströmsproblemet orsakat av det konventionella styrläget när sinusvågens högspänning slås på, speciellt det stora strömskadningsreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under lasten.

På grund av diversifieringen av nuvarande elektriska belastningar, särskilt LED-lampor, energisparlampor och lysrör har alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det vanliga reläet 10A tål bara tre gånger av startströmmen och det är troligt att reläet går sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.

För att lösa detta problem antar denna produkt avancerad digital precisionberäkning för att sätta på lasten när sinusvågen har nollpotential, vilket löser belastningsströmproblemet, vilket kraftigt förbättrar lastkapaciteten och förlänger produktens livslängd. Den senaste kontrollmetoden för massproduktionssensorteknik kan enkelt kontrollera vilken belastning som helst. Det är en medelstor och avancerad produkt. Även om kostnaden ökar jämfört med den konventionella versionen ökar produktens tillförlitlighet och livslängd kraftigt. Denna produkt är lika med att välja sinnesfrid och välja säkerhet.

Wall Infrared Sensor har en växelströmförsörjningsversion och en nedstigningsversion av kondensator. Den växlande strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en strömförbrukning i standby-läge på <0,5W. I princip kan den kapacitiva nedstigningsversionen endast ha en enda spänning och standby-strömförbrukningen är> 0,7W. Du bör överväga det när du väljer en produkt.

Specifikationer för vägginfraröd sensor

Sensorinformation

Fungera
> LUX-justering:
LUX hänvisar till omgivningens ljusstyrka. Genom att justera LUX-justeringsknappen kan du välja vilken ljusstyrka du vill få sensorn till induktionen. Välj den vana som passar dig.
Några av alternativen i 20LUX-lösningen ska belysas. Vissa väljer 50LUX omgivande belysning för att vara induktiv belysning, och andra väljer att vara induktiv belysning när som helst, så länge LUX-justeringsknappen justeras till det maximala.

> Tidsjustering:
Tidsjusteringsknappen används för att justera tiden efter att sensorn känner av ljuset och användaren kan rimligen välja fördröjningstiden efter induktionen.

Anslutnings-ledningsdiagram

L Brown N blå L 'Röd anslut l och n med ström; anslut L 'och n med belastning.

Testa > Vrid LUX-ratten moturs till maximalt (SUN) och vrid TIME-ratten moturs till ett minimum; > Slå på strömmen och gå in i arbetsläge efter 30 sekunder; > När lasten släcks för första gången kommer den att uppfattas igen efter 5 sekunder, lasten ska fungera och lasten ska sluta fungera om cirka 10 sekunder; Vrid LUX-ratten medurs till ett minimum. Om testet utförs när ljusstyrningsvärdet är större än 10 LUX, fungerar den induktiva belastningen inte efter att lasten slutar fungera. Om inspektionsfönstret är täckt med ett ogenomskinligt föremål (handduk, etc.), bör lasten fungera. Under avkänningssignalens tillstånd slutar belastningen att fungera på cirka 10 sekunder.

Notera
> Elektriker eller erfaren människa kan installera det ›
> Oronobjekten kan inte betraktas som installationsgrunden -
> Framför detekteringsfönstret bör det inte finnas några hinder eller oroligheter som påverkar detekteringen.
> Undvik att installera den i närheten av zoner för ändring av lufttemperatur, till exempel: luftkonditionering, centralvärme osv
> För din egen säkerhet, vänligen öppna inte höljet om du hittar drag efter installationen.
> För att undvika oväntad skada på produkten, lägg till en säker enhet på 6A när du installerar en infraröd sensor till exempel: säkring, säkert rör etc.

Något problem och löst sätt
1ã € Lasten fungerar inte:
a: Kontrollera kraften och belastningen;
b: Om lasten är bra;
c: Kontrollera om arbetsljuset motsvarar ljusstyrningen.

2ã € Känsligheten är dålig:
a: Kontrollera om det finns en hindring för detekteringsfönstret för att ta emot signalerna;
b: Kontrollera omgivningstemperaturen;
c: Kontrollera om signalkällan finns i detekteringsfälten;
d: Kontrollera installationshöjden;
e: Om den rörliga orienteringen är rätt.

3ã € Sensorn kan inte stänga av lasten automatiskt:
a: Om det finns kontinuerliga signaler i detekteringsfälten;
b: Om tidsfördröjningen är inställd på den längsta;
c: Om strömmen motsvarar instruktionen;
d: Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.



â € ¢ Bekräfta med installationen.
â € ¢ Stäng av strömmen innan installation och demontering.
â € ¢ Se till att du har stängt av strömmen av säkerhetsskäl.
â € ¢ Felaktig drift orsakade förluster, tillverkaren tar inget ansvar.

Vi har åtagit oss att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka några problem. Vid design har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vårt tillstånd, ska inte kopieras för andra syften.
