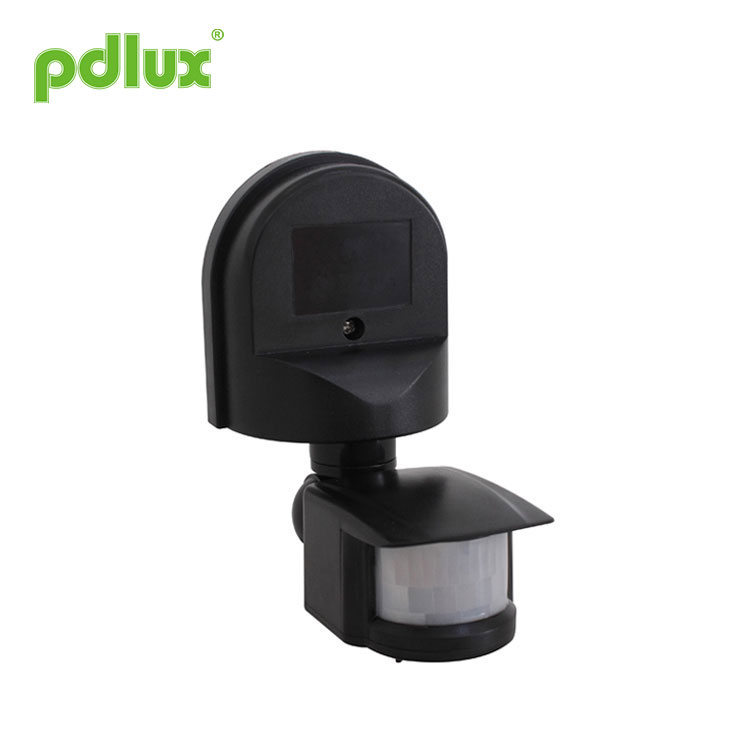

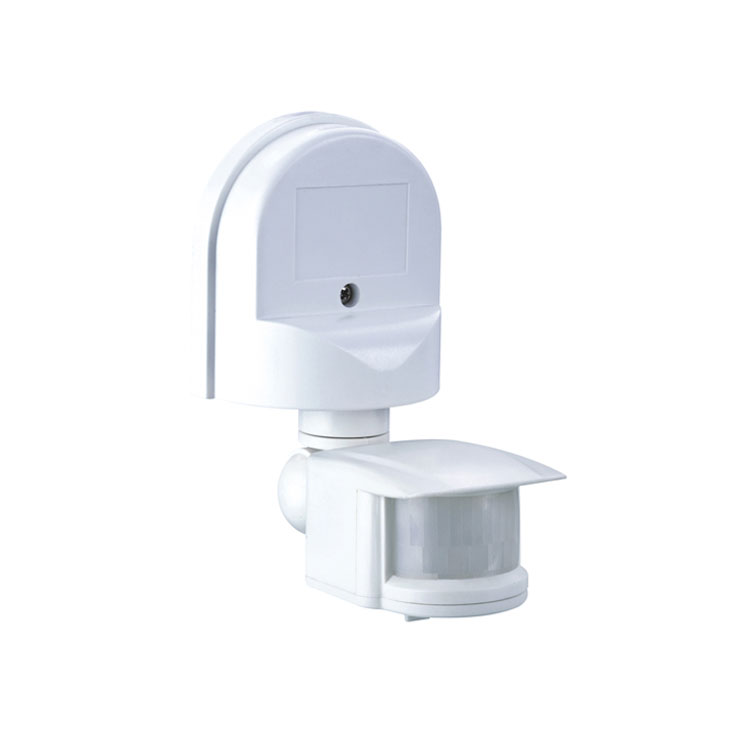

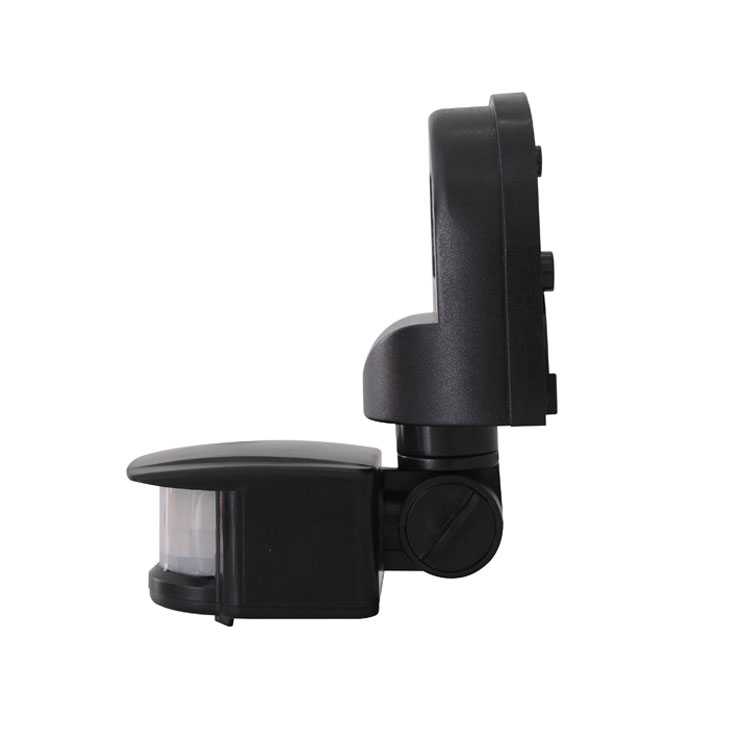

Automatisk belysningsrörelsedetektorbrytare

Välkommen att köpa Automatisk belysningsrörelsedetektorbrytare från oss. Varje förfrågan från kunder besvaras inom 24 timmar.

Modell:PD-PIR107-Z

Skicka förfrågan

PD-PIR107-Z Infraröd rörelsesensor Instruktion

Sammanfattning
Denna automatiska belysningsrörelsedetektoromkopplare är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Den använder MCU för att exakt beräkna strömbrytarinformationen och kontrollerar noggrant reläet som ska slås på vid nollpunkten av sinusvågen, så att varje belastning är påslagen. Vid nollpunkten för sinusvågen undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under belastningen.På grund av diversifieringen av nuvarande elektriska belastningar har särskilt LED-lampor, energisnåla lampor och lysrör alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det ordinarie reläet på 10A klarar bara 3 gånger av inkopplingsströmmen och det är troligt att reläet kommer att gå sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.

För att övervinna detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen är på nollpotential, vilket löser belastningsstötströmsproblemet, vilket kraftigt förbättrar belastningskapaciteten och förlänger produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt styra vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden ökar jämfört med den konventionella versionen, ökar produktens tillförlitlighet och livslängd avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.

Den här produkten har en version med switchande strömförsörjning och en version med nedtrappning av kondensator. Den switchade strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en standby-strömförbrukning på <0,5W. I princip kan den kapacitiva nedtrappningsversionen endast ha en enstaka spänning, och strömförbrukningen i standbyläge är >0,7W. Du bör tänka på det när du väljer en produkt.

Specifikationer

Strömkälla: 220-240V/AC 50Hz/60Hz
100-130V/AC 50Hz/60Hz
Alla belastningar: 1200W (220-240VAC)
800W (100-130VAC)
Detekteringsområde: max 12m. (22℃) (justerbar)
Detekteringsvinkel: 180°

Arbetstemperatur: -10℃-+40℃
Arbetsfuktighet: <93%RH
Tidsinställning: 10sek-12min (justerbar)
Ljuskontroll: ＜10LUX-2000LUX (justerbar)
Detektering av rörelsehastighet: 0,6-1,5m/s
Installationshöjd: 1,8m-2,5m

Fungera
LUX-justering:
LUX hänvisar till miljöns belysningsstyrka. Genom att justera justeringsratten LUX kan du välja vilken belysningsstyrka du vill få in sensorn i induktionen. Välj den vana som passar dig.
Några av valen i 20LUX-lösningen ska belysas. Vissa väljer 50LUX omgivande belysning som induktiv belysning, och vissa väljer att vara induktiv belysning när som helst, så länge LUX-justeringsratten är maximalt inställd.

Tidsjustering:
Tidsjusteringsratten används för att justera tiden efter att sensorn känner av ljuset, och användaren kan rimligen välja fördröjningstiden efter induktionen.

Funktion
Kan identifiera dag och natt automatiskt, och ljuskontrollen för att börja arbeta kan justeras, så att den fungerar på natten automatiskt och stannar på dagtid.
Tidsinställningen kan justeras beroende på plats.
Tidsinställningen kan justeras beroende på plats.
Ljustiden kan läggas till automatiskt. När människan rörde sig i detekteringsfälten under lampbelysningen kan den beräkna tiden en gång till och fördröja ljustiden automatiskt efter att den detekterat signalen varje gång.

Sensorinformation

Installation

1. Dra åt skruven på anslutningslådan, ta av lådans lock.
2.Anslut ström och last med sensorn enligt anslutningsbilden.
3. Fäst sensorn i det valda läget enligt följande diagram.
4. Täck locket och dra åt skruven.

Testa
1. Justeringsratt för tidsinställning (TIME): användaren kan välja tidsfördröjning enligt hans önskan, normalt vid installation och mätning kan justering av tidsratten till ett minimum göra installationen enkel och bekväm.
Efter installationen kan du välja belysningstid mellan 10 sek och 12 min. när du ställer in tiden och bekräftar testtiden, gör sensorn nedåt, så att det inte finns en rörelsesignal framför den för att göra den inställda tiden inexakt.

2. Ljusjusteringsratt (LUX): med ratten kan användare välja visst omgivande ljus (dag~ljus) som sensorn inducerar automatiskt. Vanligtvis är 10ux nattvärdet och 100LUX~2000LUX bör vara dagvärdet.

3. Så när du ställer in tid för den första, kan användaren upprepa för att justera LUX-ratten enligt önskemål tills det är ditt behov.

4. Justeringsratt för känslighet SENS(detektionsavståndsjusteringsratt): produktens längsta detekteringsavstånd är 12m, det är det längsta avståndet när omgivningstemperaturen är 22°C. om temperaturen är för hög kommer detektionsavståndet att förkortas. Känsligheten på vintern är mycket hög och på sommaren är den lägre. Användaren kan justera SENS-ratten efter användningsområdet så att sensorlampan automatiskt induceras i det avstånd som behövs .

UPPMÄRKSAMHET:När du använder denna produkt, vänligen justera känsligheten till en lämplig position du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse av vinden blåser löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Uppmärksamhet:när du testar den på dagtid bör du justera LUX-ratten till läget, annars kommer inte sensorn att inducera lampan!

Särskild uppmärksamhet
1. Undvik att installera enheten på det vickande föremålet, t.ex. trädet, etc. eftersom vickandet kommer att leda till att sensorn induceras; falskt och tänd lampan.
2. Undvik att installera enheten där solskenet exponeras direkt.
3. Installera inte enheten där det regnar mycket. Eftersom induktionskänsligheten kommer att minska där det är mycket regn.
4. Gör inte enheten mot allmän väg, eftersom personen som rör sig på den allmänna vägen och högtemperaturgasen troligen också leder lampan på.
5. Enhetens känslighet är mycket hög för människokroppens rörlighet i breddriktningen. men den är mycket låg för att röra sig framifrån.
Så när du installerar den bör du välja en position där ett rörligt föremål kan röra sig i breddriktningen med sensorn, så att sensorn fungerar tillförlitligt.

Något problem och löst sätt
1、Belastningen fungerar inte:
a: Kontrollera om anslutningskablarna för ström och belastning är korrekta;
b: Kontrollera om belastningen är bra;
c: Kontrollera om arbetsljuset överensstämmer med ljusstyrning.

2、Känsligheten är dålig:
a: Kontrollera om det finns hinder framför detektionsfönstret för att kunna ta emot signalen;
b: Kontrollera om den omgivande temperaturen är för hög;
c: Kontrollera om induktionssignalkällan finns i detekteringsfälten;
d: Kontrollera om installationshöjden motsvarar höjden som visas i instruktionen;
e: Kontrollera om den rörliga orienteringen är korrekt.

3、Sensorn kan inte stänga av lasten automatiskt:
a: Kontrollera om det finns en kontinuerlig signal i detektionsfältet;
b: Kontrollera om tidsinställningen är den längsta;
c: Kontrollera om strömstyrkan motsvarar instruktionen;
d: Kontrollera om temperaturen nära sensorn ändras uppenbart, såsom luftkonditionering eller centralvärme etc.

● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Denna bruksanvisning är för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
