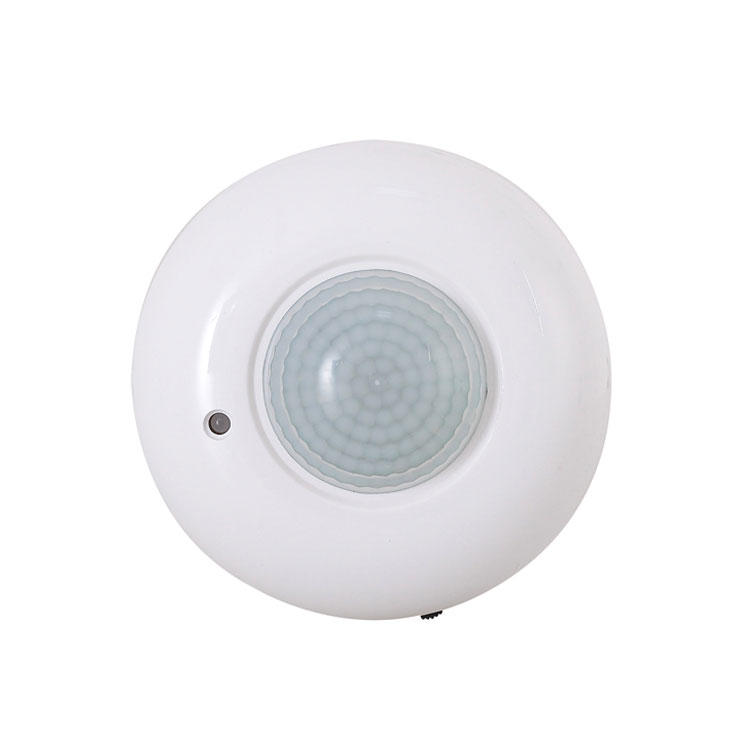

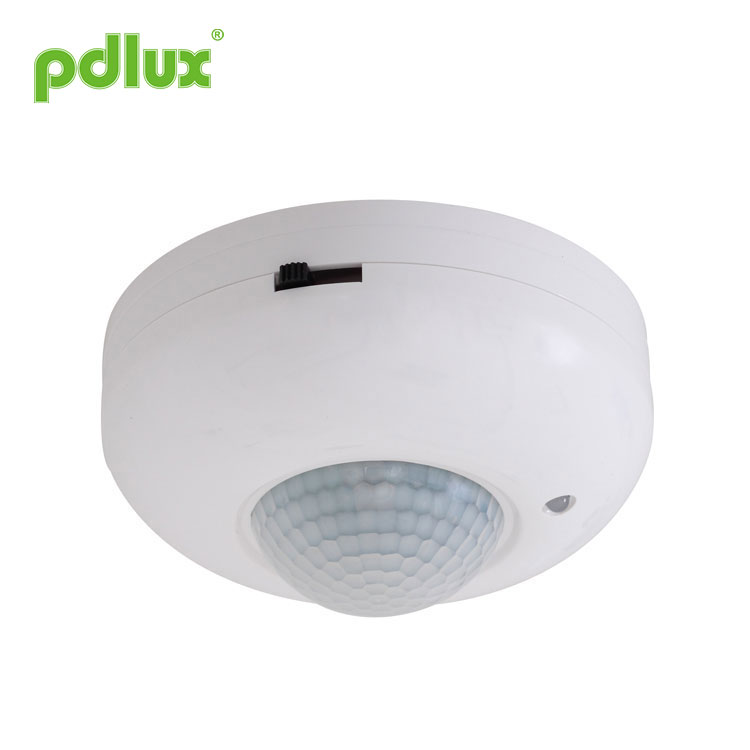

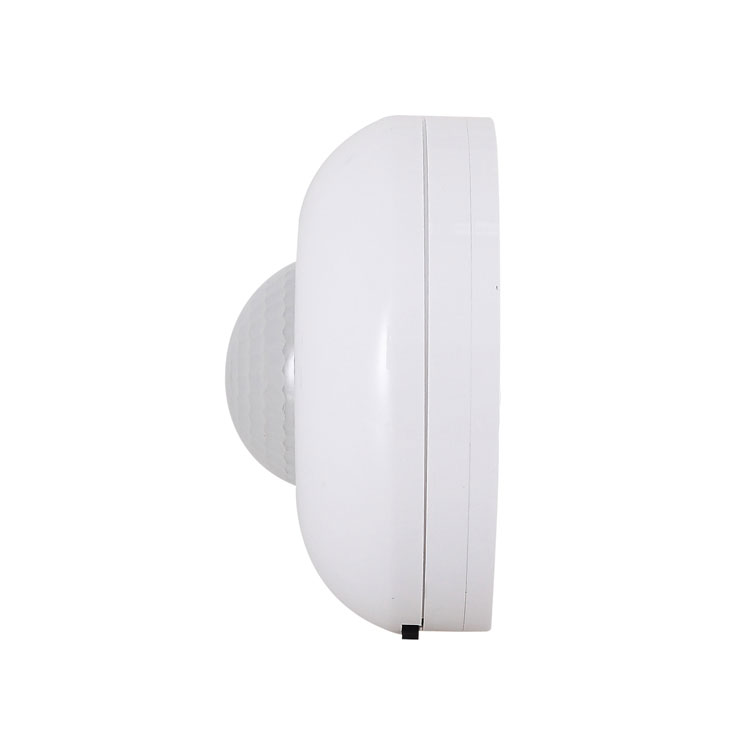

Takmonterad infraröd rörelsesensor
Följande är en introduktion till takmonterad infraröd rörelsesensor, jag hoppas kunna hjälpa dig att bättre förstå takmonterad infraröd rörelsesensor.
Modell:PD-PIR120-Z
Skicka förfrågan
Denna takmonterade infraröda rörelsesensor är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Denna produkt använder en högupplöst sensor som är nästan dubbelt så känslig som en enda traditionell sensor. Den använder MCU för att exakt beräkna switchinformationen och exakt styr reläet som ska slås på vid nollpunkten för sinusvågen, så att varje belastning slås på. Vid nollpunkten för sinusvågen undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under belastningen.
På grund av diversifieringen av nuvarande elektriska belastningar har särskilt LED-lampor, energisnåla lampor och lysrör alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det ordinarie reläet på 10A klarar bara 3 gånger av inkopplingsströmmen och det är troligt att reläet kommer att gå sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.
För att övervinna detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen är på nollpotential, vilket löser belastningsstötströmsproblemet, vilket kraftigt förbättrar belastningskapaciteten och förlänger produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt styra vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden ökar jämfört med den konventionella versionen, ökar produktens tillförlitlighet och livslängd avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.
Den här produkten har en version med switchande strömförsörjning och en version med nedtrappning av kondensator. Den switchade strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en standby-strömförbrukning på <0,5W. I princip kan den kapacitiva nedtrappningsversionen endast ha en enstaka spänning, och strömförbrukningen i standbyläge är >0,7W. Du bör tänka på det när du väljer en produkt.
Specifikationer
|
Strömkälla: 220-240VAC 50Hz/60Hz 100-130VAC 50Hz/60Hz Alla belastningar: 1200W Max. (220-240VAC) 800W Max. (100-130VAC) Tidsinställning: Min: 5sek Max: 6min±5s (justerbar) Ljuskontroll: <10LUX (justerbar) |
Detektionsområde: 6m Max (radii.) (22°C) Detekteringsvinkel: 360° (vy ovanifrån) Arbetstemperatur: -10°C~+40°C Arbetsfuktighet: <93%RH Installationshöjd: 2,5m~4,5m Detekteringshastighet: 0,6 ~1,5m/s |
Fungera
Kan identifiera dag och natt automatiskt: Ljuskontrollen kan justeras fritt efter konsumentens önskemål när den fungerar. Den kan fungera på dagtid och på natten när du vrider omkopplaren till "TEST"-läget. Den kan bara fungera i mindre än 10LUX ljuskontroll när du vrider den till "2", "3", "4" position. När det gäller justeringsmönstret, se testmönstret.
Ström- och detekteringsindikering: Indikatorlampan lyser grönt när du slår på strömmen och den är röd när sensorn tar emot induktionssignalerna. Så det kan visa om strömmen och detekteringen är normala.
Tidsinställningen är justerbar: tidsinställningen kan ställas in fritt enligt konsumentens önskemål. Vrid omkopplaren medurs. "1"-positionen (minimitiden) är cirka 5 sekunder. "2"-position är cirka 30 sek, "3"-position är 2min±5sek, "4"-position är 6min±5sek.
Sensorinformation
Installation (se följande bild)
Stäng av strömmen.
Vrid bottenstativet medurs och ta av det. Strömkabeln korsar hålet i mitten av bottenstativet.
Bottenstativet fästs på vald position med uppblåst skruv.
Anslut strömmen och lasten till givarens anslutningstrådskolumn enligt anslutningstrådsdiagram.
Sensorn riktade sig mot bottenstativets mynning och vred moturs.
Vrid omkopplaren till läget "1".
När strömmen slås på är indikatorlampan röd och blinkar i 30 sekunder, går sedan in i arbetsläge och indikatorn blir grön.
När lasten släcks för första gången, gör det vettigt igen efter 5 sekunder, lasten ska fungera och indikatorlampan lyser rött. Belastningen ska sluta fungera inom 5 sekunder.
Vrid omkopplaren till läget "2". Induktorbelastningen bör inte fungera i det omgivande ljuset mer än 10lux. Om du täcker detekteringsfönstret med de ogenomskinliga föremålen (handduk elc), bör belastningen fungera. Under tillståndet utan induktorsignaler bör belastningen sluta fungera. inom 25 ~ 35 sek.
|
Notera Elektriker eller erfaren människa kan installera den. Orolighetsobjekten kan inte betraktas som installationens grund-ansikte. Framför detektionsfönstret finns inga hinder eller orosobjekt som påverkar detekteringen. Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc. Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen. Om det finns någon skillnad mellan instruktion och den funktion produkten har, vänligen prioritera produkten och ledsen att inte informera dig ytterligare. |
 |
Något problem och löst sätt
Belastningen fungerar inte:
a: Kontrollera strömmen och belastningen;
b: Om belastningen är bra;
c: Om indikatorlampan lyser grönt;
d: Kontrollera om arbetsljuset överensstämmer med ljuskontrollen.
Känsligheten är dålig:
a: Kontrollera om det finns ett hinder för att ta emot signalerna framför detektionsfönstret;
b: Kontrollera omgivningstemperaturen;
c: Kontrollera om signalkällan finns i detektionsfältet;
d: Kontrollera installationshöjden;
e: Om den rörliga orienteringen är korrekt.
Sensorn kan inte stänga lasten automatiskt:
a: Om det finns kontinuerliga signaler i detekteringsfälten;
b: Om tidsinställningen är inställd på den längsta;
c: Om effekten motsvarar instruktionen;
d: Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat redundant design och antagit säkerhet
kvot för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
