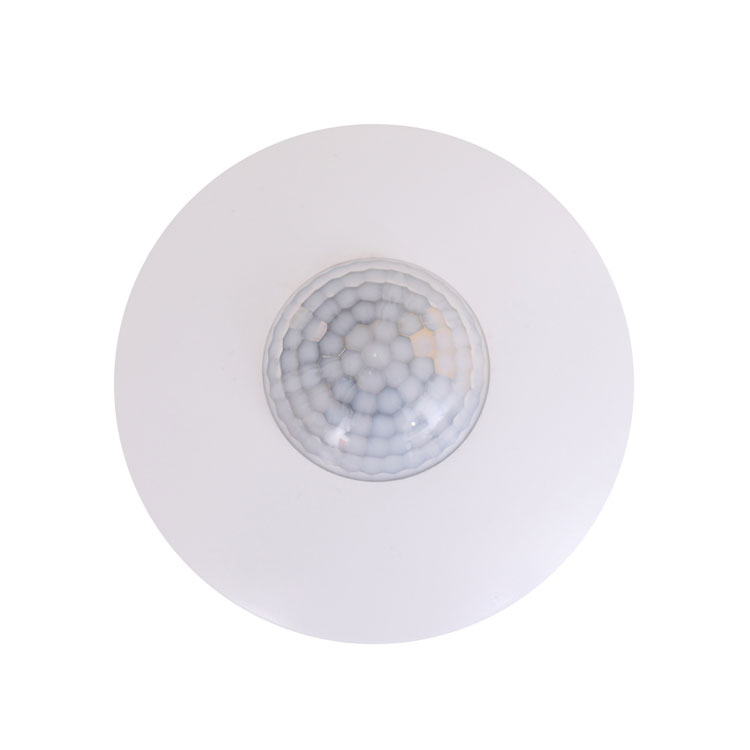

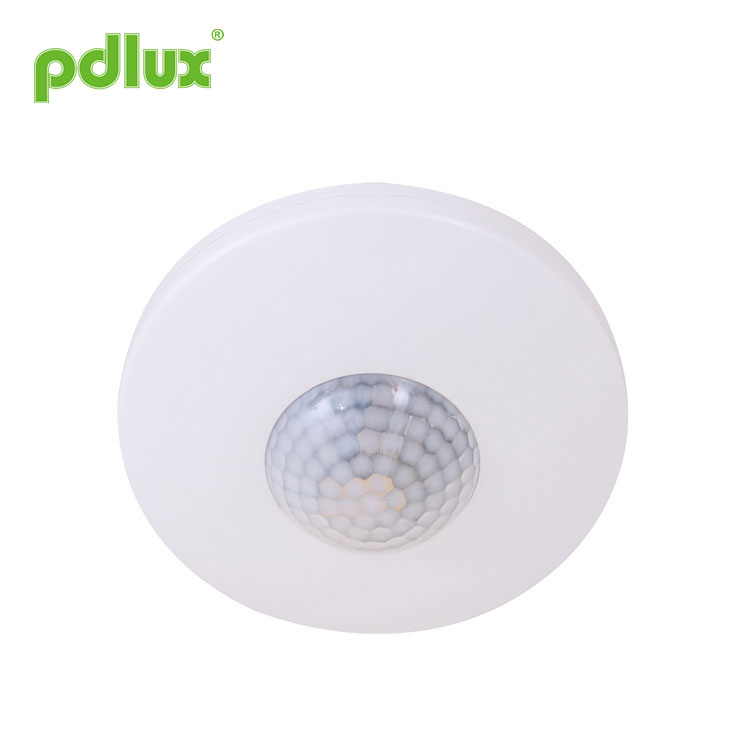

Sensor för takmontering
Följande är en introduktion till takmonteringssensor, jag hoppas kunna hjälpa dig att bättre förstå takmonteringssensor.
Modell:PD-PIR150D
Skicka förfrågan
Sammanfattning
Den samlar automatik, bekväm säker, energisparande och praktiska funktioner. En detektor inuti utgör ett brett detekteringsfält, den använder den infraröda energin från människan som styrsignalkälla, den kan starta belastningen på en gång när man går in i detektionsfältet. Den kan identifiera dag och natt automatiskt. Den är lätt att installera och används i stor utsträckning. Det här är den mest avancerade PIR-sensorn hittills, som är tunn och digital. Den använder den digitala intelligenta pyroelektriska infraröda sensorn för att göra kretsens prestanda mer stabil, feldriften mindre, känsligheten högre, felfrekvensen lägre, standby-strömförbrukningen svagare och upplösningen för signaler starkare.
Specifikationer
|
Strömkälla: 220-240VAC, 50Hz Märklast: 800W Max.volfram 150W Max.fluorescerande & LED Tidsinställning: 8±2sek~8±2min (justerbar) Ljuskontroll: <10LUX~2000LUX (justerbar) Detekteringsvinkel: 360o (takinstallation) Känn rörelsehastighet: 0,6~1,5m/s |
Detektionsområde: 1-5m (radii.)(takinstallation)(justerbar) 10m Max. (vägginstallation)(justerbar) Installationshöjd: 2,5~3,5m (takinstallation) 1,7~2,5m (Vägginstallation) Arbetstemperatur: -10°C~+40°C IP20 |
Sensorinformation
Fungera
Identifiera dag och natt automatiskt. Kan justera omgivningsljuset efter din önskan: när den vrids till SUN (max), kommer den att fungera på dagtid och på natten. När den vrids till MÅNE (min), fungerar den endast under mindre än 10LUX omständigheter. När det gäller justering, se testsätt.
Detektionsavstånd kan ställas in enligt installationsposition och detekteringsfält.
Tidsfördröjning läggs till kontinuerligt: när den tar emot den andra induktionssignalen efter den första induktorn, kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningsbasen. (Ställ klockan)
Tidsfördröjningsjustering: den kan ställas in enligt dina önskemål. Minimum är 8±2sek; max är 8±2min.
| (1) Inställning av detektionsområde (känslighet) | |
|
Justera detektionsområdet. Vrid medurs för att öka den och vrid moturs för att minska den. Det är 1 m när man vänder till mini, och det är 5 m när man vänder till max. |
|
UPPMÄRKSAMHET:När du använder den här produkten, vänligen justera känsligheten till ett lämpligt läge du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt! När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.
|
|
| (2) Tidsinställning | |
|
Justera tidsinställning av lastarbete. Vrid medurs för att öka den och vrid moturs för att minska den. Tidsinställningen är cirka 8±2min när vridning till max, och tidsinställningen är cirka 8±2sek när vridning till min. |
|
NOTERA:När ljuset är automatiskt avstängt kommer det att ta 1 sekund innan sensorn är redo att detektera en annan rörelse, det vill säga endast en signal som detekteras 1 sekund senare kan ljuset tändas automatiskt.
Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och ljuset fortsätter att lysa endast om det finns en människa inom detektionsområdet.
|
|
| (3)Ljuskontrollinställning | |
|
Justera arbetsljuset. Vrid medurs för att öka den och vrid moturs för att minska den När du vrider till mini kommer den bara att fungera under ljuskontrollen ca 10LUX, när den vrids till max kan den fungera vilken ljuskontroll som helst. |
Anslutningsledningsschema
|
Installationsinstruktion (1) Stäng av strömmen innan du installerar; (2) Vrid topplocket moturs och ta av det, dra åt skruvarna som fäster bottenkåpan; (3) Installera bottenkåpan på valt läge med skruven (liknande①); (4) Enligt anslutningstrådsschemat anslut strömkabeln och ladda ledningen till anslutningsledningens kolumn i sensorn; (5) Knäpp på topplocket på sensorn och vrid det åt medurs (liknande ②), så att installationen är klar. |
 |
Testa
1. Vrid LUX-ratten medurs till maximalt (SUN). Vrid tidsratten moturs till minimum. Vrid sensorratten medurs till max.
2. Ström ansluten, den styrda lasten kommer att börja fungera och sluta fungera 8±2 sekunder senare när ingen kontinuerlig signal detekteras.
3. När den har upptäckts fungerar belastningen och indikatorn tänds och slutar fungera 8±2 sekunder senare när ingen kontinuerlig signal detekteras. Och om signalen detekteras 4 sekunder senare, bör belastningen börja fungera och indikatorn lysa och sluta fungera 8± 2 sekunder senare när ingen kontinuerlig signal detekteras.
4. Vrider LUX-ratten moturs till minimum. Om den testas under omständigheten över 10LUX, bör belastningen inte fungera efter att induktionsbelastningen slutat fungera; men om du täcker detektionsfönstret med ogenomskinliga föremål (handduk etc), fungerar belastningen. Om det inte finns några induktionssignaler bör lasten sluta fungera inom 8±2 sekunder.
Notera
Bör installeras av elektriker eller erfaren man.
Undvik att installera den på oroliga föremål.
Det ska inte finnas hinder och rörligt föremål framför detektionsfönstret som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner som luftkonditionering, centralvärme, etc.
Med tanke på din säkerhet, vänligen öppna inte kåpan när du hittar dragkroken efter installationen.
Om det finns skillnad mellan produkt och instruktion, hänvisa till produkten huvudsakligen.
Något problem och löst sätt
Belastningen fungerar inte:
a. Kontrollera att ström- och lastanslutningen är korrekt.
b. Kontrollera om belastningen är bra.
c. Kontrollera om visningslampan accelererar sin hastighet efter detektering.
d. Kontrollera om arbetsljuset överensstämmer med ljusreglaget.
Känsligheten är dålig:
a. Kontrollera om det finns hinder framför detektionsfönstret för att påverka mottagningen av signalerna.
b. Kontrollera om den omgivande temperaturen är för hög.
c. Kontrollera om signalkällan finns i detekteringsfälten.
d. Kontrollera om installationshöjden motsvarar den höjd som visas i instruktionen.
e. Kontrollera om den rörliga orienteringen är korrekt.
Sensorn kan inte stänga lasten automatiskt:
a. Kontrollera om det finns kontinuerliga signaler i detekteringsfälten.
b. Kontrollera om tidsinställningen är inställd på längst.
c. Kontrollera om effekten överensstämmer med instruktionerna.
d. Kontrollera om temperaturförändringen uppenbarligen närmar sig sensorn, såsom luftkonditionering eller centralvärme etc.
● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.
Vi är angelägna om att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
