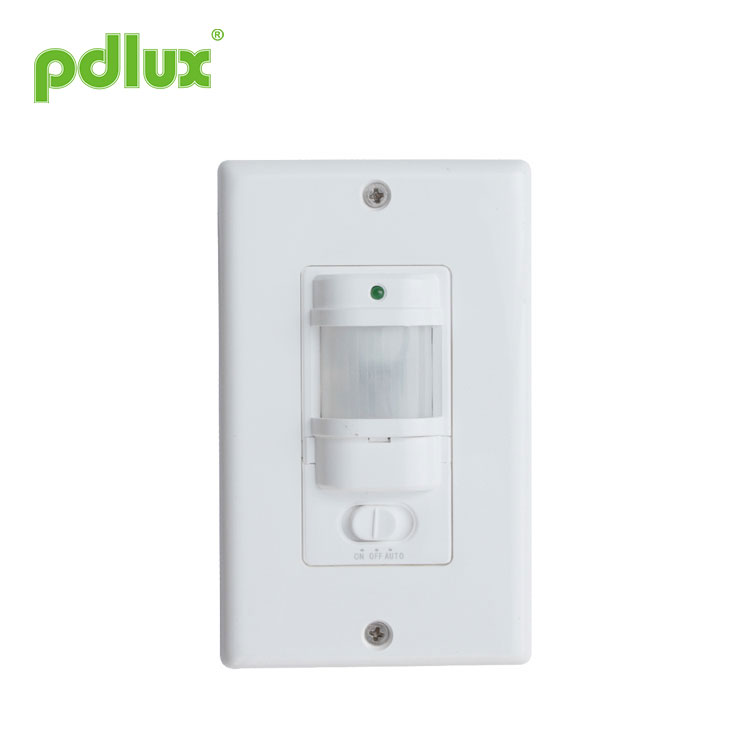

Digital infraröd sensor
Välkommen att köpa Digital Infrared Sensor från oss. Varje förfrågan från kunder besvaras inom 24 timmar.
Modell:PD-PIR133C
Skicka förfrågan
Digital infraröd sensor
PRODUKTINFORMATION
Produkten är en ny energibesparande strömbrytare. den antar integrerad krets, bra känslighetsdetektor och SMT. Den innehåller automatiska, bekväma, säkra, energibesparande och praktiska funktioner. Det breda detekteringsområdet består av upp och ner, vänster och höger servicefält. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. Den kan starta den kontrollerade belastningen på en gång när man går in i detektionsfältet. Den kan automatiskt identifiera dag och natt.
Dess användningsområde är brett. Dess installation är mycket bekväm. Den har funktionerna för effektindikering och detektionsindikering.
SPECIFIKATIONER
SENSORINFORMATION
FUNGERA
Detektionsfält: Detektionsfältet består av upp och ner, vänster och höger servicefält.(se följande diagram I). Men den rörliga orienteringen i detektionsfältet har ett stort samband med känsligheten.
Kan identifiera dag och natt: Den har satts före produktion. Men det kan bara fungera i ljuskontrollen mindre än 20LUX.
Ström- och detekteringsindikering: Indikatorlampan kan blinka en gång var 4:e sekund efter att strömmen slagits på. Den kan blinka 2 gånger var 1:e sekund efter att den tagit emot signalerna. Så det visar om detekteringen och strömmen är normal.
Tidsinställning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första induktionen, kommer den att beräkna tiden en gång till på resten av den första tidsinställningen grundläggande.(ställ in tid)
Tidsinställningsjustering: Den kan ställas in enligt konsumentens önskemål. Minsta tid är 8sek±3sek. Maximalt är 7min±2min.
Omkopplaren: PD-PIR133C-omkopplaren är "AUTO"、"OFF"、"ON".
INSTALLATION (se följande diagram)
Stäng av strömmen.
Strömförsörjningen och belastningskabeln är anslutna till sensorn enligt anslutningstrådsdiagram.
Ta av brädets framsida. Sensorn är fixerad på den valda positionen.
Du kan slå på strömmen och testa den efter att ha täckt kortets yta.
ANMÄRKNINGAR
Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Det finns inga hinder eller orosobjekt som påverkar upptäckten framför detektionsfönstret.
Undvik att installera den nära temperaturförändringszoner, till exempel: luftkonditionering, centralvärme etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.
Om det finns någon skillnad mellan instruktion och den funktion produkten har, vänligen prioritera produkten och ledsen att inte informera dig ytterligare.
NÅGOT PROBLEM OCH LÖST SÄTT
1. Belastningen fungerar inte:
a. kontrollera strömmen och belastningen.
b. Om belastningen är bra.
c. Om indikatorlampans hastighet ökar efter induktion. vänligen kontrollera om omkopplaren är i "auto"-läget om hastigheten ökar.
d. Kontrollera om arbetsljuset överensstämmer med ljuskontrollen.
2. Känsligheten är dålig:
a. Vänligen kontrollera om det finns ett hinder för att ta emot signalerna framför detektionsfönstret.
b. Kontrollera omgivningstemperaturen.
c. Kontrollera om signalkällan finns i detektionsfältet.
d. Kontrollera installationshöjden.
e. Om den rörliga orienteringen är korrekt.
3. Sensorn kan inte stänga av lasten automatiskt:
a. Om det finns en kontinuerlig sensorsignal i detekteringsfältet.
b. Om tidsinställningen ställs in på den längsta.
c. Om effekten motsvarar instruktionen.
d. Om temperaturen ändras nära sensorn. (luftkonditionering, centralvärme etc.)
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är angelägna om att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
Infraröd sensor PD-PIR133C instruktion
PRODUKTINFORMATION
Produkten är en ny energibesparande strömbrytare. den antar integrerad krets, bra känslighetsdetektor och SMT. Den innehåller automatiska, bekväma, säkra, energibesparande och praktiska funktioner. Det breda detekteringsområdet består av upp och ner, vänster och höger servicefält. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. Den kan starta den kontrollerade belastningen på en gång när man går in i detektionsfältet. Den kan automatiskt identifiera dag och natt.
Dess användningsområde är brett. Dess installation är mycket bekväm. Den har funktionerna för effektindikering och detektionsindikering.
SPECIFIKATIONER
|
Strömkälla: 100-130V/AC 220-240V/AC 100-240V/AC Strömfrekvens: 50/60Hz Nominell belastning: 800W Max.wolfram (100-130V/AC) 200W Max.fluorescerande (100-130V/AC) 1200W Max.wolfram (220-240V/AC) 300 W Max. fluorescerande (220-240 V/AC) |
Ljuskontroll: <20LUX Tidsinställning: Min:8sek±3sek Max: 7min±2min (justerbar) Detekteringsvinkel: 140° 180° Detektionsområde: 9m Max (22°C) Arbetstemperatur: -10°C~+40°C Arbetsfuktighet: <93%RH Installationshöjd: 1m~1,6m Strömförbrukning: 0,45 W (statisk 0,1 W) Detektionsrörelsehastighet: 0,6~1,5m/s |
SENSORINFORMATION
FUNGERA
Detektionsfält: Detektionsfältet består av upp och ner, vänster och höger servicefält.(se följande diagram I). Men den rörliga orienteringen i detektionsfältet har ett stort samband med känsligheten.
Kan identifiera dag och natt: Den har satts före produktion. Men det kan bara fungera i ljuskontrollen mindre än 20LUX.
Ström- och detekteringsindikering: Indikatorlampan kan blinka en gång var 4:e sekund efter att strömmen slagits på. Den kan blinka 2 gånger var 1:e sekund efter att den tagit emot signalerna. Så det visar om detekteringen och strömmen är normal.
Tidsinställning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första induktionen, kommer den att beräkna tiden en gång till på resten av den första tidsinställningen grundläggande.(ställ in tid)
Tidsinställningsjustering: Den kan ställas in enligt konsumentens önskemål. Minsta tid är 8sek±3sek. Maximalt är 7min±2min.
Omkopplaren: PD-PIR133C-omkopplaren är "AUTO"、"OFF"、"ON".
INSTALLATION (se följande diagram)
Stäng av strömmen.
Strömförsörjningen och belastningskabeln är anslutna till sensorn enligt anslutningstrådsdiagram.
Ta av brädets framsida. Sensorn är fixerad på den valda positionen.
Du kan slå på strömmen och testa den efter att ha täckt kortets yta.
|
TESTA Vrid tidsratten moturs på minimum efter att du tagit av brädan. Efter att strömmen slagits på kommer den kontrollerade belastningen inte att fungera och indikatorlampan blinkar en gång var 4:e sekund. Belastningen bör fungera inom 10 sekunder och indikeringslampan kan blinka 2 gånger var 1:e sekund om du täcker detekteringsfönstret med de ogenomskinliga föremålen (handduk etc.). (Ljuset kan inte projicera detekteringsfönstret). Under förhållanden utan induktionssignaler bör belastningen sluta fungera inom 5 ~ 30 sekunder. Samtidigt ska indikatorlampan blinka fortfarande en gång var 4:e sekund. När den första är ute, ta 5~10 sekunder för att täcka detektionsfönstret. Belastningen ska fungera och indikatorlampan blinka 2 gånger var 1:e sekund. Belastningen slutar fungera inom 5~15 sekunder. Belastningen bör fungera inom 5~10 sekunder om du testar den i omgivningsljus som är mindre än 20LUX efter att strömmen slagits på. Efter att belastningen slutat fungera, bör sensorbelastningen inte fungera. (sensorn fungerar kontinuerligt om den tar emot de kontinuerliga induktorsignalerna när belastningen fungerar). Om du känner av det igen bör belastningen fungera. Under förhållanden utan induktorsignaler är det normalt att belastningen slutar fungera inom 5 ~ 15 sekunder. |
 |
ANMÄRKNINGAR
Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Det finns inga hinder eller orosobjekt som påverkar upptäckten framför detektionsfönstret.
Undvik att installera den nära temperaturförändringszoner, till exempel: luftkonditionering, centralvärme etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.
Om det finns någon skillnad mellan instruktion och den funktion produkten har, vänligen prioritera produkten och ledsen att inte informera dig ytterligare.
NÅGOT PROBLEM OCH LÖST SÄTT
1. Belastningen fungerar inte:
a. kontrollera strömmen och belastningen.
b. Om belastningen är bra.
c. Om indikatorlampans hastighet ökar efter induktion. vänligen kontrollera om omkopplaren är i "auto"-läget om hastigheten ökar.
d. Kontrollera om arbetsljuset överensstämmer med ljuskontrollen.
2. Känsligheten är dålig:
a. Vänligen kontrollera om det finns ett hinder för att ta emot signalerna framför detektionsfönstret.
b. Kontrollera omgivningstemperaturen.
c. Kontrollera om signalkällan finns i detektionsfältet.
d. Kontrollera installationshöjden.
e. Om den rörliga orienteringen är korrekt.
3. Sensorn kan inte stänga av lasten automatiskt:
a. Om det finns en kontinuerlig sensorsignal i detekteringsfältet.
b. Om tidsinställningen ställs in på den längsta.
c. Om effekten motsvarar instruktionen.
d. Om temperaturen ändras nära sensorn. (luftkonditionering, centralvärme etc.)
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är angelägna om att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
