Inbyggd infraröd sensor

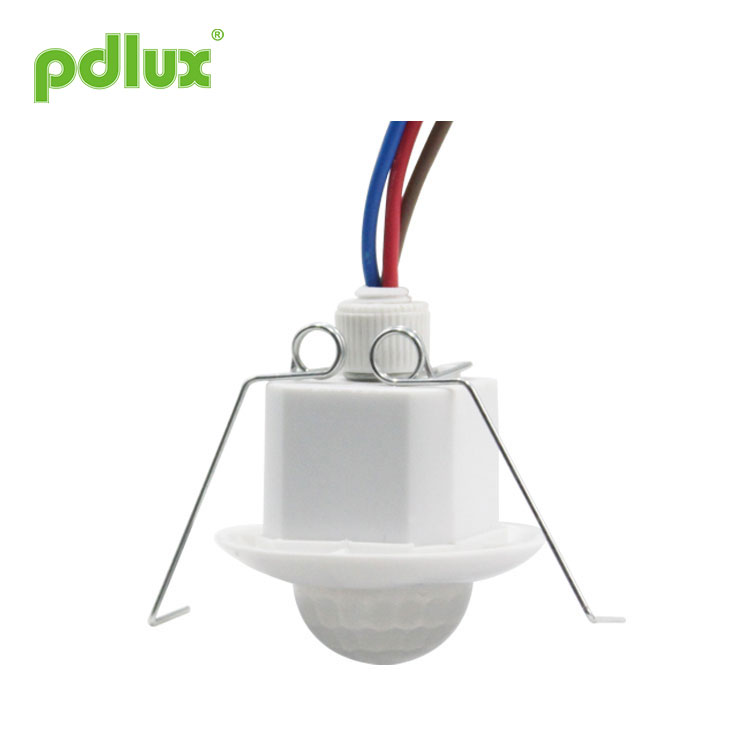

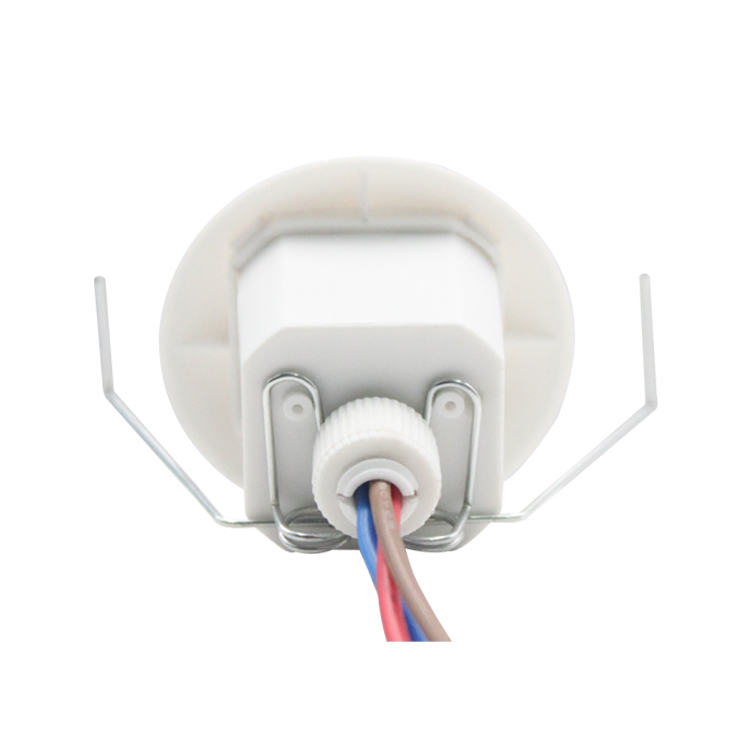

PDLUX PD-PIRM20
Inbyggd infraröd sensor samlar automatism, bekväm säker, energibesparande och praktiska funktioner. En detektor inuti består av ett brett avkänningsfält, den använder den infraröda energin från människan som styrsignalkälla, den kan starta belastningen på en gång när man går in i detektionsfältet. Det kan identifiera dag och natt automatiskt. Det är enkelt att installera och används i stor utsträckning.
Skicka förfrågan
Anti-hög strömpåverkan versio
Sammanfattning
Inbyggd infraröd sensor samlar automatism, bekväm säker, energibesparande och praktiska funktioner. En detektor inuti består av ett brett avkänningsfält, den använder den infraröda energin från människan som styrsignalkälla, den kan starta belastningen på en gång när man går in i detektionsfältet. Det kan identifiera dag och natt automatiskt. Det är enkelt att installera och använda i stor utsträckning. Detta är den mest avancerade PIR-sensorn hittills, som är tunn och digital. Inbäddad infraröd sensor antar den digitala intelligenta pyroelektriska infraröda sensorn för att göra kretsprestandan mer stabil, felfunktionen mindre, känsligheten högre, felfrekvensen lägre, standby-strömförbrukningen svagare och upplösningen för signaler starkare.
Specifikationer för inbäddad infraröd sensor
| Strömkälla: 100-240VAC, 50 / 60Hz | Tidsinställning: 1min |
| Nominell belastning: 0,5A Max. volfram. fluorescerande och LED | Installationshöjd: 2,5 ~ 3,5 m |
| Ljusstyrning: <10LUX | Arbetstemperatur: -10 ° C ~ + 40 ° C |
| Detekteringsvinkel: 360º | Arbetsfuktighet: <95% RH |
| Detektionsområde: 8m (dia.) (22 ° Cï¼ ‰ | |
| Överspänningsström: 100A / 200uS |
Sensorinformation
|
Anslutnings-ledningsdiagram
1. Anslut brunt och blått med ström;
|
Installation |
1ã € Att installeras på det gungande föremålet leder till felreaktioner.
2ã € Den skakande gardinen som blåses av vinden leder till felreaktioner. Välj lämplig plats att installera.
3ã € Att installeras där trafiken är upptagen leder till felreaktioner.
4ã € Gnistor som produceras av viss utrustning i närheten leder till felreaktioner.
Fel och lösningen
| Fel | Felorsak | Lösning |
| Lasten fungerar inte. | Ljusbelysning är felaktigt inställd. | Justera lastens inställning. |
| Lasten är trasig. | Byt last. | |
| Strömmen är avstängd. | Slå på strömmen. | |
| Lasten fungerar hela tiden. | Det finns en kontinuerlig signal i detekteringsområdet. | Kontrollera inställningarna för detekteringsområdet. |
| Belastningen fungerar när ingen rörelsesignal detekteras. | Lampan är inte bra installerad så att sensorn inte upptäcker tillförlitliga signaler. | Justera om installationsplatsen. |
| Rörelsesignal detekteras av sensorn (rörelse bakom väggen, rörelse för små föremål etc.) | Kontrollera inställningarna för detekteringsområdet. | |
| Lasten fungerar inte när det upptäcks en rörelsesignal. | Rörelsehastigheten är för snabb eller det definierade detekteringsområdet är för litet. | Kontrollera inställningarna för detekteringsområdet. |
â - Vänligen bekräfta med prefessionell installation.
â— Av säkerhetsskäl ska du stänga av strömmen före installation och demontering.
â— Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.
Vi har åtagit oss att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka några problem. Vid design har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vårt tillstånd, ska inte kopieras för andra syften.
