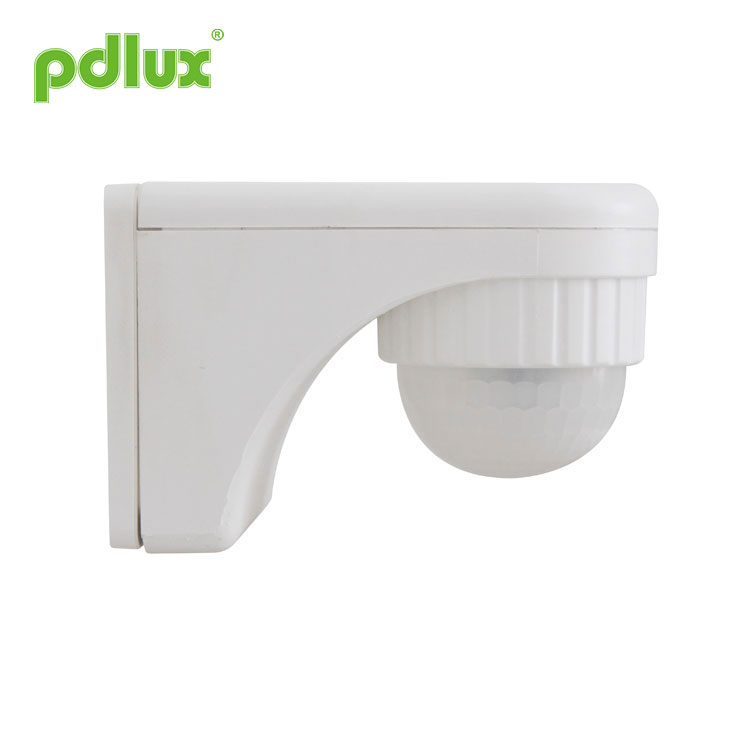

Energibesparande infraröd rörelsesensorbrytare
Följande är en introduktion till energibesparande infraröd rörelsesensorswitch, jag hoppas kunna hjälpa dig att bättre förstå det. Välkommen nya och gamla kunder att fortsätta att samarbeta med oss för att skapa en bättre framtid tillsammans!
Modell:PD-PIR116A/B
Skicka förfrågan
Energibesparande infraröd rörelsesensorbrytare
PRODUKTINFORMATION
Produkten är en ny energibesparande sensor, den använder integrerad krets och detektorn för god känslighet. Den innehåller automatik, bekvämlighet, energibesparing, säkerhet och praktiska funktioner. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. Den kan starta den kontrollerade belastningen på en gång när man går in i detektionsfältet. Den kan identifiera dag och natt automatiskt. Dess installation är mycket bekväm och användningsområdet är brett.
SPECIFIKATIONER
SENSORINFORMATION
FUNGERA
Välj lämplig installationsposition, uppmärksamhet: den rörliga orienteringen av människokroppen har stor relation till känsligheten (som höger diagram);
Stäng av strömmen innan du installerar.
Dra åt basskruven.
Montera basen på den valda positionen med uppblåst skruv.
Anslut strömmen och lasten till givarens anslutningstrådskolumn enligt anslutningsdiagrammet.
Täck över kroppen och dra åt basskruven.
TESTA
Vrid omkopplaren till läget 5" (TEST),
Slå på strömmen, efter 60 sekunder går produkten in i stabilt arbetsläge;
5~10 sek senare efter att belastningen ska sluta fungera, gör det vettigt, belastningen ska fungera. Under inga kontinuerliga avkänningssignalförhållanden bör lasten sluta fungera inom cirka 5 sekunder.
Vrid omkopplaren till 30"-läget. Känn det, belastningen bör inte fungera i omgivningsljuset mer än 30lux. Om du täcker detektionsfönstret helt med de ogenomskinliga föremålen (handduk etc, simulerar nattljus), känna av det, belastningen bör fungera. Under tillståndet utan avkänning av signaler bör belastningen sluta fungera inom cirka 30 sekunder.
ANMÄRKNINGAR
Elektriker eller erfaren människa kan installera det;
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte;
Framför detektionsfönstret finns inga hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturändringszoner, till exempel: luftkonditionering, centralvärme, etc
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.
NÅGOT PROBLEM OCH LÖST SÄTT
1、Belastningen fungerar inte:
a: Kontrollera om anslutningskablarna för ström och belastning är korrekta;
b: Kontrollera om belastningen är bra;
c: Kontrollera om arbetsljuset överensstämmer med ljusstyrning.
2、Känsligheten är dålig:
a: Kontrollera om det finns hinder framför detektionsfönstret för att kunna ta emot signalen;
b: Kontrollera om den omgivande temperaturen är för hög;
c: Kontrollera om induktionssignalkällan finns i detekteringsfälten;
d: Kontrollera om installationshöjden motsvarar höjden som visas i instruktionen;
e: Kontrollera om den rörliga orienteringen är korrekt.
3、Sensorn kan inte stänga av lasten automatiskt:
a: Kontrollera om det finns en kontinuerlig signal i detektionsfältet;
b: Kontrollera om tidsinställningen är den längsta;
c: Kontrollera om strömstyrkan motsvarar instruktionen;
d: Kontrollera om temperaturen nära sensorn ändras uppenbart, till exempel luftkonditionering eller centralvärme etc.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
Infraröd sensor PD-PIR116A/B instruktion
PRODUKTINFORMATION
Produkten är en ny energibesparande sensor, den använder integrerad krets och detektorn för god känslighet. Den innehåller automatik, bekvämlighet, energibesparing, säkerhet och praktiska funktioner. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. Den kan starta den kontrollerade belastningen på en gång när man går in i detektionsfältet. Den kan identifiera dag och natt automatiskt. Dess installation är mycket bekväm och användningsområdet är brett.
SPECIFIKATIONER
|
Strömkälla: 100-130V/AC 220-240V/AC Strömfrekvens: 50/60Hz Ljuskontroll: <30LUX (justerbar) Tidsinställning: 5sek(TEST),30sek, 2min±30sek, 6min±1min (justerbar) Nominell belastning: 800W Max.wolfram (100-130V/AC) 1200W Max.wolfram (220-240V/AC) 300W Max.fluorescerande (220-240V/AC) |
Detektionsområde: 8m Max. (22℃) Detekteringsvinkel: 150° (PD-PIR116A 1detektor) 250°(PD-PIR116B 2detektorer) Arbetstemperatur: -10℃~+40℃ Arbetsfuktighet: <93%RH Installationshöjd: 2m~4m Strömförbrukning: 0,5W (statisk 0,1W) Detekteringshastighet: 0,6 ~1,5m/s |
SENSORINFORMATION
FUNGERA
|
Kan identifiera dag och natt automatiskt: Det kan fungera på dagtid och på natten när du vrider omkopplaren till 5" (TEST)-läget. Den kan bara fungera i ljuset under 30LUX när du vrider den till 30”, 2’, 6’ position. Tidsinställningen är justerbar: tidsinställningen kan ställas in fritt enligt konsumentens önskemål. 5” (TEST) positionen är cirka 5 sekunder. 30” position-----ca 30sek, 2’----- 2min±30sek, 6’----6min±1min. |
 |
Välj lämplig installationsposition, uppmärksamhet: den rörliga orienteringen av människokroppen har stor relation till känsligheten (som höger diagram);
Stäng av strömmen innan du installerar.
Dra åt basskruven.
Montera basen på den valda positionen med uppblåst skruv.
Anslut strömmen och lasten till givarens anslutningstrådskolumn enligt anslutningsdiagrammet.
Täck över kroppen och dra åt basskruven.
TESTA
Vrid omkopplaren till läget 5" (TEST),
Slå på strömmen, efter 60 sekunder går produkten in i stabilt arbetsläge;
5~10 sek senare efter att belastningen ska sluta fungera, gör det vettigt, belastningen ska fungera. Under inga kontinuerliga avkänningssignalförhållanden bör lasten sluta fungera inom cirka 5 sekunder.
Vrid omkopplaren till 30"-läget. Känn det, belastningen bör inte fungera i omgivningsljuset mer än 30lux. Om du täcker detektionsfönstret helt med de ogenomskinliga föremålen (handduk etc, simulerar nattljus), känna av det, belastningen bör fungera. Under tillståndet utan avkänning av signaler bör belastningen sluta fungera inom cirka 30 sekunder.
ANMÄRKNINGAR
Elektriker eller erfaren människa kan installera det;
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte;
Framför detektionsfönstret finns inga hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturändringszoner, till exempel: luftkonditionering, centralvärme, etc
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.
NÅGOT PROBLEM OCH LÖST SÄTT
1、Belastningen fungerar inte:
a: Kontrollera om anslutningskablarna för ström och belastning är korrekta;
b: Kontrollera om belastningen är bra;
c: Kontrollera om arbetsljuset överensstämmer med ljusstyrning.
2、Känsligheten är dålig:
a: Kontrollera om det finns hinder framför detektionsfönstret för att kunna ta emot signalen;
b: Kontrollera om den omgivande temperaturen är för hög;
c: Kontrollera om induktionssignalkällan finns i detekteringsfälten;
d: Kontrollera om installationshöjden motsvarar höjden som visas i instruktionen;
e: Kontrollera om den rörliga orienteringen är korrekt.
3、Sensorn kan inte stänga av lasten automatiskt:
a: Kontrollera om det finns en kontinuerlig signal i detektionsfältet;
b: Kontrollera om tidsinställningen är den längsta;
c: Kontrollera om strömstyrkan motsvarar instruktionen;
d: Kontrollera om temperaturen nära sensorn ändras uppenbart, till exempel luftkonditionering eller centralvärme etc.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
