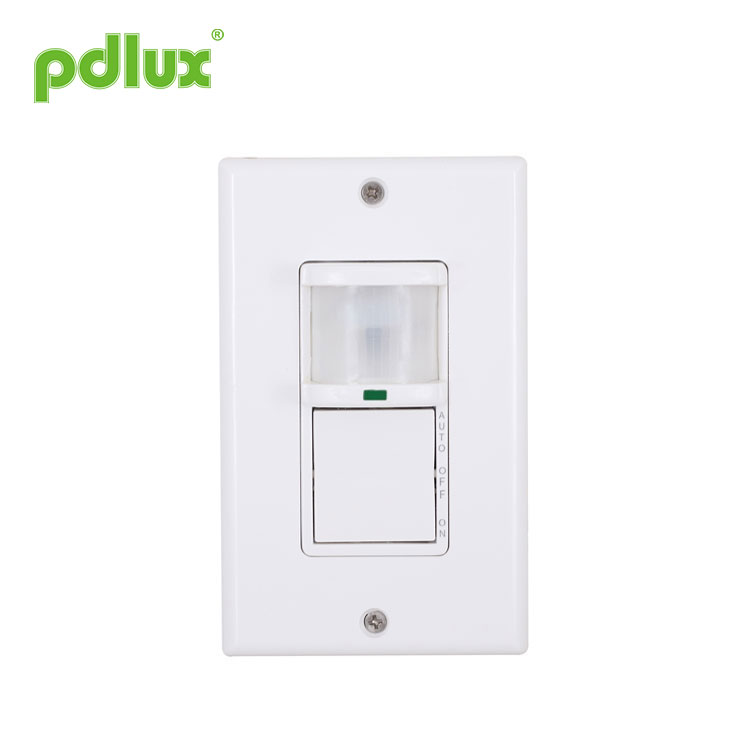

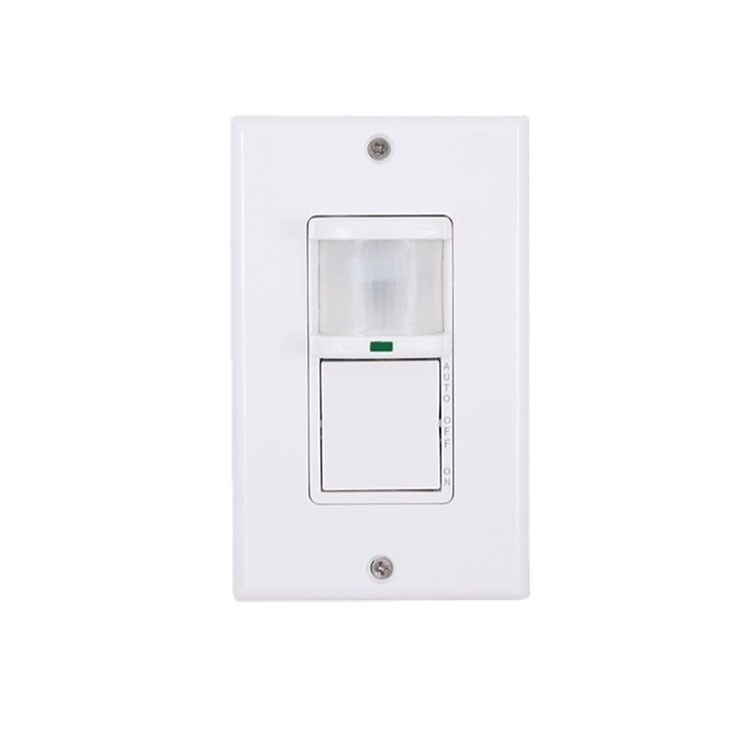

Människokroppens infraröda detektor rörelsesensorswitch

Följande är en introduktion till Human Body Infrared Detector Motion Sensor Switch, jag hoppas kunna hjälpa dig att bättre förstå Human Body Infrared Detector Motion Sensor Switch. Välkommen nya och gamla kunder att fortsätta att samarbeta med oss för att skapa en bättre framtid tillsammans!

Modell:PD-PIR122

Skicka förfrågan

Infraröd rörelsesensor PD-PIR122 instruktion

PRODUKTINFORMATION
Denna rörelsesensor för mänsklig kroppsdetektor är en ny energibesparande belysningsomkopplare, den använder högkänslighetsdetektor, integrerad krets, kontrollerbar kisel och SMT; Den samlar automatiska, bekväma, säkerhets- och praktiska funktioner; Det breda detekteringsområdet består av servicefältet upp och ner, vänster och höger; Den utnyttjar den infraröda energin från

Människokroppen som styrsignalkälla, När man går in i detektionsfältet kommer den att starta den kontrollerade belastningen; Den kan identifiera dag och natt automatiskt; Dess installation är bekväm och dess utbud är brett; Den har funktionerna för effektindikering och detektionsindikering.

SPECIFIKATIONER

Strömkälla: 100V/AC~277V/AC
Strömfrekvens: 50/60Hz
Detekteringsvinkel: 180°
140°
Detektionsområde: 8m (22°C)
Arbetstemperatur: -10~+40°C

Ljuskontroll: 2~1000LUX (justerad)
Tidsinställning: min:8sek±3sek
max:7min±2min
Nominell belastning: 350W.max (120 V/AC glödlampa)
500W.max (277 V/AC glödlampa)
Installationshöjd: 1m~1,6m

FUNGERA
Detektionsfält: Det breda området består av upp och ner, vänster och höger servicefält.(Se följande diagram 1), den rörliga orienteringen har ett samband med känsligheten, vänligen överväg det noggrant när du väljer installationsposition.

Den kan identifiera dag och natt automatiskt: Denna produkt har justerats till max innan den lämnade fabriken. Men det kan också anpassas efter kundens önskemål.

Detektionsindikering: Indikatorlampan kan blinka en gång när sensorn tar emot en signal, som visar att detekteringen är regelbunden.

Tidsfördröjning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första induktionen, kommer den att beräkna tiden igen på grundval av den första tidsfördröjningens vila. (Ställ klockan)

Beröringsdetektering: Sensorn startar belastningen när människan rör vid beröringslinjen; (underfogad)

Tidsfördröjningen är justerbar: Den kan ställas in enligt konsumentens önskemål. Minsta tiden är 8sek±3sek, maxtiden är 7min±2min.

Touch-tone switch: AUTO, OFF, ON.

INSTALLATION (Se följande diagram)

1. Håll det borta från barnen.
2. Undvik eld/hög temperatur/fuktiga platser för installation.

► Stäng av strömmen.
► Anslut ström- och lastkabeln med sensorn enligt anslutningsledningsdiagram.
► Lyft av brädan med framsidan. Fäst sensorn på vald position med bult.
► Täck brädans yta och skruva fast bulten, sedan kan du slå på strömmen för att testa den.

Vänligen bekräfta när du stänger av strömkabeln

TESTA
► Lyft bort brädets framsida, vrid tidsratten moturs till minimum; vrid "LUX" medurs till max, ställ in tryckknappen på "AUTO".
► Efter att strömmen slagits på ska den kontrollerade belastningen fungera, indikatorlampan ska blinka en gång, belastningen ska sluta fungera inom 10 sekunder; gör det vettigt efter 10 sekunder, indikatorlampan ska blinka en gång och belastningen ska börja fungera, under förhållanden med ingen induktionssignal ska belastningen sluta fungera inom 5 ~ 15 sek.
► Vrid "LUX" till minimum moturs, täck detekteringsfönstret med opacitetsobjekt (handduk), lasten ska fungera inom 5~10 sekunder, (sensorn ska fungera kontinuerligt efter att den detekterat den kontinuerliga induktionssignalen om lasten fortfarande fungerar ), bör belastningen inte fungera efter 10 sekunder; om den induceras igen, bör belastningen fungera, under inga induktionssignalförhållanden, det är normalt att belastningen slutar fungera inom 5~15 sek.
► Tryck på tryckknappen till “OFF”, sensorn ska stänga av lasten; Tryck på den till "ON", sensorn ska fungera kontinuerligt.

ANMÄRKNINGAR
► Elektriker eller erfaren man kan installera den.
► Orosobjekten kan inte betraktas som installationsgrund.
► Det finns inga hinder eller orosobjekt som påverkar detekteringen framför detektionsfönstret
► Undvik att installera den nära temperaturförändringszoner, till exempel: luftkonditionering, centralvärme etc.
► Öppna inte höljet för din säkerhet om du hittar dragkroken efter installationen.
► Om det finns någon skillnad mellan instruktion och produkt, vänligen prioritera produkterna, ledsen att inte ge ytterligare information.

NÅGOT PROBLEM OCH LÖST SÄTT
► Belastningen fungerar inte:
a: Kontrollera strömmen och belastningen.
b: Om belastningen är bra.
c: Kontrollera om omkopplaren är i "auto"-läget.
d: Kontrollera om arbetsljuset överensstämmer med det omgivande ljuset.

►Känsligheten är dålig:
a: Kontrollera om det finns ett hinder för att ta emot signalerna framför detektionsfönstret.
b: Kontrollera att omgivningstemperaturen är för hög.
c: Kontrollera om signalkällorna finns i detekteringsfälten.
d: Kontrollera installationshöjden.
e: Om den rörliga orienteringen är korrekt.

► Sensorn kan inte stänga av lasten automatiskt:
a: Om det finns kontinuerliga induktionssignaler i detekteringsfälten.
b: Om tidsfördröjningen är inställd på längst.
c: Om effekten motsvarar instruktionen.
d: Om temperaturen ändras nära sensorn. (Luftkonditionering, centralvärme etc.)
e: Om funktionsomkopplaren är i läge "ON".

● Justera inte känsligheten till den högsta när den används i olika miljöer.
För det kan lätt leda till funktionsfel.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
